Wartung LOSI Mähbalken

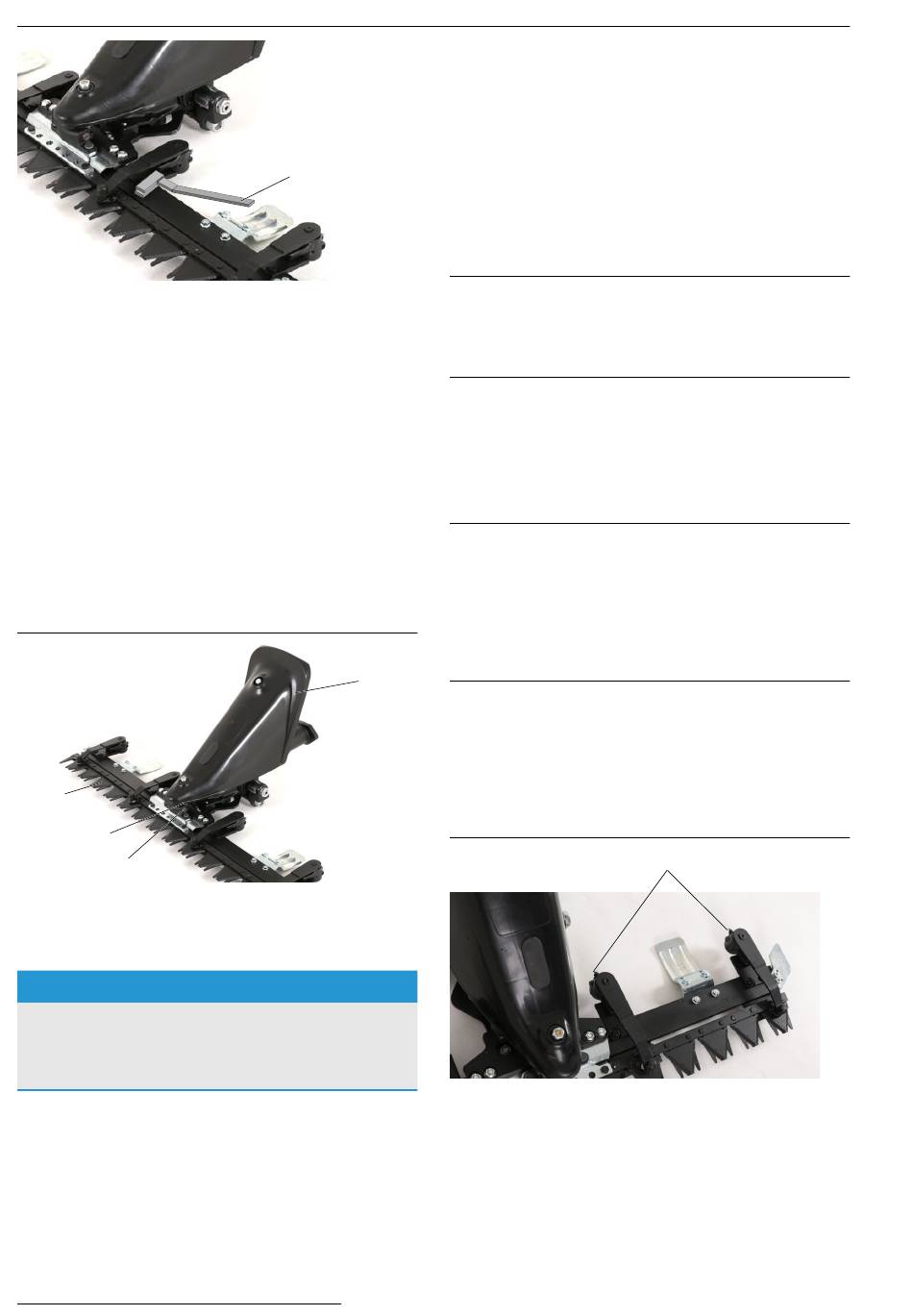

1. Heben Sie die Obermesserführungsarme mit Hilfe des
Hebels (14) an und schwenken Sie diese beiseite.
2. Entfernen Sie ggf. die Messerschutzleiste.
3. Kippen Sie das Obermesser mit beiden Händen nach vor-
ne und entnehmen Sie das Obermesser.
4. Prüfen Sie die Messer auf Beschädigungen der Messer-
klingen. Lassen Sie stumpfe Messer ersetzen oder nach-
schleifen.
5. Ölen Sie alle Gleit- und Führungsflächen.
6. Bauen Sie die Messer in umgekehrter Reihenfolge wieder
ein.
Bauen Sie das Messer vor einer längeren Einlagerung aus.
Bewahren Sie das Messer in einem sauberen, trockenen und
geschlossenen Raum und für Unbefugte nicht erreichbar auf.
Messermitnehmer prüfen, einstellen und
fetten
2
12
11
Bei zu großem Spiel am oberen Messermitnehmer entstehen
laute Geräusche und die Messer können brechen. Bei lauten
Geräuschen und bei jedem Messerwechsel muss das Spiel
geprüft und ggf. nachgestellt werden.
Achtung
Beschädigungsgefahr durch Einstellung des Spiels in Mit-
telstellung.
► Bringen Sie das Obermesser immer in die äußerste Po-
sition.
1. Entfernen Sie die Haube (5).
2. Bringen Sie das Obermesser (2) in die äußerste Position.
3. Das Spiel zwischen den Einstellschrauben (11) und der
Kugel darf maximal 0,1 mm betragen.
34
Spiel einstellen
1. Bringen Sie das Obermesser (2) in die äußerste Position.
2. Lösen Sie die Klemmschrauben (12).
3. Drehen Sie die Einstellschrauben (11), bis das Spiel zur
4. Ziehen Sie die Klemmschrauben (12) fest.
5. Fetten Sie den Bereich zwischen Kugel und Einstell-
14
6. Montieren Sie die Haube (5).
Einstellen der unteren Messerführung
Die untere Messerführung kann mit Hilfe der Schablone (15)
von einer autorisierten Fachwerkstatt eingestellt werden.
Messer wechseln
Zum Wechsel der Messer gehen Sie wie im Kapitel „Mähbal-
ken warten" beschrieben vor. Ersetzen Sie die Messer.
Verwenden Sie ausschließlich Originalersatzteile von AS-Mo-
tor.
Kupplung für Arbeitswerkzeug prüfen
Prüfen Sie die Funktion der Kupplung durch Auskuppeln des
Arbeitswerkzeugs bei maximal zulässiger Motordrehzahl.
Das Arbeitswerkzeug muss innerhalb weniger Sekunden voll-
ständig zum Stillstand kommen. Wenden Sie sich an eine au-
torisierte Fachwerkstatt, wenn dies nicht der Fall ist.
Ölstand Messerantrieb prüfen
5
1. Stellen Sie das Gerät auf eine ebene Fläche.
2. Drehen Sie die Verschlussschraube (13) zur Ölstandskon-
3. Füllen Sie ggf. Öl (siehe Technische Daten) nach, bis Öl
Fettschmierung
An den Lagerungen der Messerführungsarme (1) des Mäh-
balkens ist jeweils ein Schmiernippel angebracht.
1. Reinigen Sie die Schmiernippel.
2. Schmieren Sie die Schmiernippel mit einer Hand-Fett-
3. Heben Sie die Obermesserführungsarme mit Hilfe des
4. Schmieren Sie die Mitnehmerzapfen in den Mitnehmerhül-
Kugel maximal 0,1 mm beträgt.
schrauben.
trolle heraus. Prüfen Sie, ob Öl austritt.
austritt.
presse ab (1-2 Hübe druckfestes Fett).
Hebels (14) an und schwenken Sie diese beiseite.
sen (10) mit einem Pinsel.
