AS MOTOR AS 30E-WeedHex Betriebsanleitung
Wildkrautentferner
Verwandte Anleitungen für AS MOTOR AS 30E-WeedHex
Inhaltszusammenfassung für AS MOTOR AS 30E-WeedHex

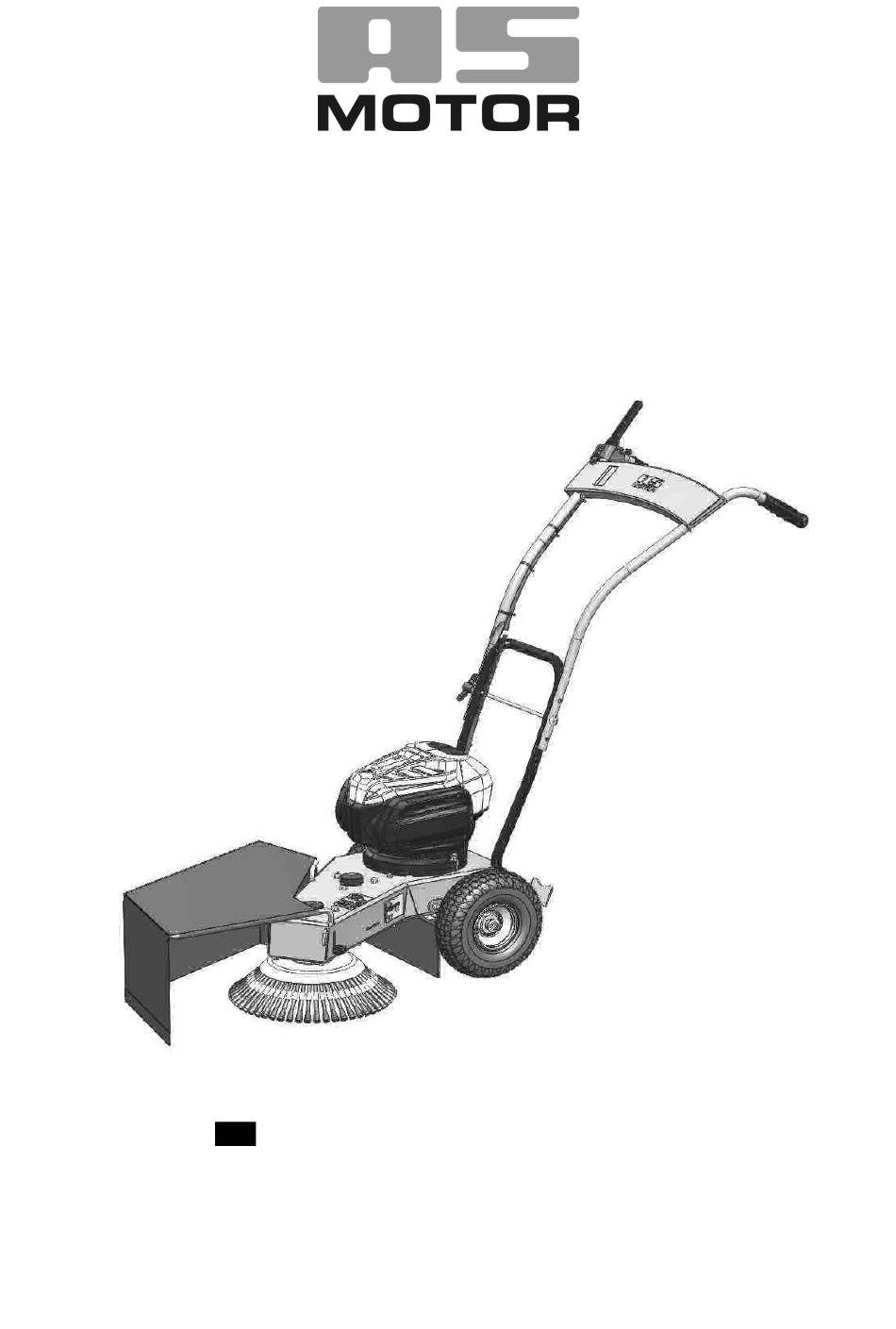

- Seite 1 Betriebsanleitung Wildkrautentferner AS 30E-WeedHex Ab Herstellungsnummer 033218050001 – Übersetzung der Original-Betriebsanleitung D-74424 Bühlertann Telefon (07973) 9123-0 www.as-motor.de...
- Seite 3 AS 30E-WeedHex Inhalt DE Betriebsanleitung........................................4 2 EG-Konformitätserklärung.......................................20 3 DE Bildanlage..........................................21 Grundlegende Informationen Ersuchen Sie ihren Händler im Rahmen des Pre-Sales-Services um das Auspacken der Maschine und um die Einweisung! Vermerken Sie bitte sämtliche Daten zu Ihrer Maschine. Beim Bestellen der Ersatzteile teilen Sie Ihrem Händler die Herstellungsnummer der Maschine und des Motors mit.
-
Seite 4: Inhaltsverzeichnis
AS 30E-WeedHex Betriebsanleitung Inhalt DE Betriebsanleitung 1.4.9 Arbeit mit der Maschine............13 1.1 Vorwort..................4 1.4.9.1 Aufsetzen der Blende..........13 1.1.1 Grundlegende Hinweise............4 1.4.9.2 Wahl der Position der Räder - Reinigung in Ecken..13 1.2 Sicherheitsvorschriften..............5 1.4.9.3 Wahl der Position der Räder - Reinigung auf der Fläche 13 1.2.1 Einschränkungen in der Benutzung.........5... -
Seite 5: Sicherheitsvorschriften
AS 30E-WeedHex Mit dieser Maschine dürfen lediglich geistig und körperlich gesunde Personen arbeiten. Bei professionellem Einsatz dieser Maschine hat der Besitzer der Maschine die Schulung bzgl. des Arbeitsschutzes und der Bedienung dieser Maschine zu gewährleisten und hierzu die einschlägigen Schulungsaufzeichnungen zu führen. Er hat ferner die sog. Kategorisierung der Arbeiten gemäß den einschlägigen lokalen rechtlichen Vorschriften durchzuführen. -
Seite 6: Erste Hilfe
AS 30E-WeedHex Atmen Sie nicht Staub oder Dämpfe von Lithium-Ionen-Verbindungen ein. Vermeiden Sie das Einatmen von Staub oder Dämpfen, die Lithium-Ionen-Verbindungen enthalten. Verwenden Sie beim Umgang mit einem beschädigten Lithium-Ionen-Akkumulator persönliche Schutzmittel. Nach dem Umgang mit beschädigten Produkten, die Lithium-Ionen-Komponenten enthalten, waschen Sie sich gründlich die Hände. -
Seite 7: Kontrolle Vor Der Verwendung Des Geräts
AS 30E-WeedHex Das Ladegerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit verringerter körperlicher, sensueller oder geistiger Fähigkeit oder mit mangelnder Erfahrung und Kenntnis bestimmt. Sollte das Netzkabel beschädigt sein, muss es vom Hersteller, seinem Servicetechniker oder ähnlich qualifiziertem Person ausgetauscht werden, um Risiken zu vermeiden. -
Seite 8: Vor Dem Bürsten
AS 30E-WeedHex vor dem Wechseln des Arbeitsortes vor dem Transport der Maschine Schalten Sie immer den Motor aus, warten Sie, bis die Bürste stoppt, und ziehen Sie den Sicherheitsschlüssel im Bereich unter der Abdeckung des Akkumulators ab, bevor Sie die Maschine überprüfen, reinigen oder Bedienvorgänge ausführen. -
Seite 9: Wenn Die Arbeit Beendet Ist
AS 30E-WeedHex Kontrollieren Sie den Bereich, in welchem Sie gerade gearbeitet haben, auch nach der Beendigung des Bürstens, um sich zu vergewissern, dass keine Brandentstehung droht. Verwenden Sie die Bürste nie in einem explosionsgefährdeten Umfeld. 1.2.9 Wenn die Arbeit beendet ist Warten Sie nach der Beendigung der Arbeit oder vor dem Verlassen der Maschine, bis die Bürste stillsteht. -
Seite 10: Grundlegende Informationen
AS 30E-WeedHex 1.3 Grundlegende Informationen 1.3.1 Technische Daten Beschreibung Einheit Wert 1572 x 630 x 1260 Länge x Breite x Höhe - bei der Arbeit 860 x 670 x 670 Länge x Breite x Höhe - beim Transport Gewicht (mit der Standardbürste) Maximale Schnittbreite (Arbeitsbreite) Sicherer Böschungswinkel... -
Seite 11: Transport Der Maschine
AS 30E-WeedHex 3. Entfernen Sie das Kunststoffband , das den Griff des Lenkers an das Rohr des Lenkerhalters fixiert. 4. Drehen Sie den Lenker in die normale Arbeitslage und befestigen Sie ihn am Rohr des Lenkerhalters mithilfe des Stahlbolzens und der Kunststoff-Flügelmutter . -
Seite 12: Einlegen Des Akkumulators In Den Motor
AS 30E-WeedHex 1.4.4 Einlegen des Akkumulators in den Motor Lesen Sie zunächst aufmerksam die Betriebsanleitung des Motors, Ladegeräts und Akkumulators! Sie beugen somit ihrer allfälligen Beschädigung vor. 1. Heben Sie den Akkufachdeckel an und halten Sie ihn hoch. 2. Legen Sie den Akkumulator in die Antriebseinheit etwas schräg durch den Raum zwischen den Lenkerstift und den Rahmen... -
Seite 13: Einstellung Der Position Der Räder
AS 30E-WeedHex 7. Wiedereinlegen des Akkumulators - siehe Verfahren in der Kap.1.4.4 Einlegen des Akkumulators in den Motor. 1.4.8 Einstellung der Position der Räder Abb. 6 Die Räder sind unabhängig in fünf Positionen einstellbar. Dies ermöglicht die Einstellung des Andrucks der Bürste je nach dem Typ der auszuführenden Arbeit. -
Seite 14: Reinigung In Ecken
AS 30E-WeedHex Infolge des erhöhten Widerstandes an den Enden der Borsten der Bürste in den Ecken, an den Randsteinen und Wänden kann ein kurzzeitiges Gleiten (Schlüpfen) der Riemen des Antriebsmechanismus eintreten. Sofern die nur kurzzeitig oder einmal in einem längeren Zeitintervall auftritt, ist das Spannen des Riemens nicht erforderlich. -
Seite 15: Austausch Der Bürste
AS 30E-WeedHex Schmierstelle – Intervall während Nach der Schmiermittel Abbildung Anmerkung Beschreibung der Saison Saison Lager der Antriebsräder alle 10 Std. Vaseline in Sprayform Abb. 10 Nach jedem Waschen der Maschine Kupferpaste oder Schraube des Radarms Abb. 10 -spray Gewinde der Elemente zur... -
Seite 16: Spannrolle Des Sekundären Riemens
AS 30E-WeedHex 1.5.4.1.2 Spannrolle des sekundären Riemens Das Spannen des Riemens ist lediglich in jenem Falle durchzuführen, wenn die Bürste bei leicht erhöhtem Andruck an die zu reinigende Fläche ständig anhält. Beim Andrücken der Bürste in die Ecke am Randstein oder an der Mauer kann infolge des erhöhten Widerstandes an den Borstenenden ein kurzzeitiges Gleiten (Schlüpfen) der Riemen des Antriebsmechanismus eintreten. -
Seite 17: Probleme Und Ihre Behebung
AS 30E-WeedHex 1.5.6 Probleme und ihre Behebung Problem Ursache Lösung Das Triebwerk startet nicht. Der Sicherheitsschlüssel wurde nicht Legen Sie den Sicherheitsschlüssel ein. eingelegt. Der Akku ist nicht vollständig eingelegt. Überprüfen Sie den Anschluss des Akkus und des Akkuports. Vergewissern Sie sich, dass der Akku einrastet. -
Seite 18: Verschleißteile
AS 30E-WeedHex 1.5.9 Verschleißteile Einige Teile sind Verschleißteile. Sie nutzen sich während der Verwendung ab und müssen ausgetauscht werden. Die Garantie bezieht sich nicht auf folgende Komponenten: Bürste, Lager, Keilriemen, Schutzblende, Gummi-Schmutzfänger, Räder. 1.5.10 Waschen und Reinigen der Maschine ... -
Seite 19: Garantie
AS 30E-WeedHex Elektrische Produkte dürfen nicht mit dem Hausmüll entsorgt werden. Für die Rückgabe Ihrer gebrauchten Geräte verwenden Sie bitte die Rückgabe- und Sammelsysteme oder wenden Sich sich an den Händler, bei dem Sie das Produkt gekauft haben. Sie können dieses Produkt zur umweltfreundlichen Wiederverwertung annehmen. -
Seite 20: Eg-Konformitätserklärung
AS 30E-WeedHex 2 EG-Konformitätserklärung AS-Motor Germany GmbH & Co. KG Ellwanger Straße 15 D-74424 Bühlertann www.as-motor.de EG-Konformitätserklärung Hersteller: AS-MOTOR GERMANY GmbH & Co. KG Anschrift: Ellwanger Straße 15; D-74424 Bühlertann Produkt (Maschine) – Typ: AS 30E-WeedHex Herstellungsnummer: ab 033218050001 Beschreibung:... - Seite 21 AS 30E-WeedHex Bildanlage Rahmen der Maschine Abstreifer am linken Rad Bügel mit Sicherheitssperre Rohrhalter des Lenkers Blende Sicherheitsschlüssel Lenker Polyuretan-Schmutzfänger Akkumulator Motor Bolzen Bürste Kunststoff-Flügelmutter Linkes Rad Linker Griff Rechtes Rad Rechter Griff Abstreifer am linken Rad Bedienhebel für Starten des Motors...
- Seite 22 AS 30E-WeedHex Karton Kartoneinlage Rückwand des Kartons Vorderseite des Kartons Polyuretan-Schmutzfänger und Beutel mit den Anleitungen Maschine Bürste Blende Blende Kunststoff-Fixierband zur Fixierung des Lenkergriffes an das Rohr des Lenkerhalters Rohr des Lenkerhalters Lenker Ladegerät Akkumulator 6 19 Bolzen Bürste Umrandung der Blende mit Klettverschluss Kunststoff-Flügelmutter...
- Seite 23 AS 30E-WeedHex Abb. 3: Transport der Maschine und Bindepunkte PUSH Abb. 4: Positionen des Bedienhebels der Rolle 2-“CLICK“ 1-PUSH 3-REMOVE Abb. 5: Herausnehmen des Akkumulators aus dem Motor...
- Seite 24 AS 30E-WeedHex 2L+1R 1L+1R 2L+2R 3L+2R 4L+3R 3L+3R 5L+4R 4L+4R 5L+5R Abb. 6: Einstellung der Position der Räder...
- Seite 25 AS 30E-WeedHex 1 mm Abb. 7: Schmutzabstreifer - Einstellung des Zwischenraums 15 mm Abb. 8: Verschleiß der Bürste und Einstellung der Blende Abb. 9: Spannung der Riemenrollen...
- Seite 26 AS 30E-WeedHex Abb. 10: Schmierstellen Positionierung an der Maschine Abb. 11: Sicherheitssymbol - Bedienhebel Nummer: Abb. 12: Sicherheitssymbol - kombinierter Aufkleber Abb. 13: Informations-Piktogramm - Waschen Positionierung an der Maschine...
-
