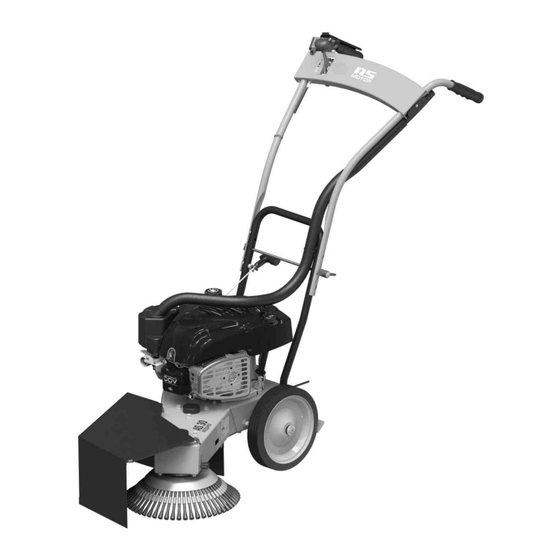

AS MOTOR 30 WeedHex 160 Betriebsanleitung
Wildkrautentferner
Verwandte Anleitungen für AS MOTOR 30 WeedHex 160
Inhaltszusammenfassung für AS MOTOR 30 WeedHex 160
- Seite 1 Betriebsanleitung Wildkrautentferner AS 30 WeedHex 160 Ab Herstellungsnummer 029917050001 – Übersetzung der Original-Betriebsanleitung D-74424 Bühlertann Telefon (07973) 9123-0 www.as-motor.de...
-
Seite 3: Grundlegende Informationen
AS 30 WeedHex 160 Inhalt DE Betriebsanleitung 2 EG-Konformitätserklärung 3 DE Bildanlage Grundlegende Informationen Ersuchen Sie ihren Händler im Rahmen des Pre-Sales-Services um das Auspacken der Maschine und um die Einweisung! Vermerken Sie bitte sämtliche Daten zu Ihrer Maschine. Beim Bestellen der Ersatzteile teilen Sie Ihrem Händler die Herstellungsnummer der Maschine und des Motors mit. -
Seite 4: Inhaltsverzeichnis
AS 30 WeedHex 160 Betriebsanleitung Inhalt DE Betriebsanleitung 1.3.7.2 Wahl der Position der Räder........11 1.1 Vorwort..................4 1.3.7.2.1 Reinigung in Ecken..........11 1.1.1 Grundlegende Hinweise............4 1.3.7.2.2 Reinigung auf der Fläche........12 1.1.2 Sicherheitsvorschriften............5 1.3.7.3 Art der Arbeit mit der Maschine........12 1.1.2.1 Einschränkungen in der Benutzung.......5 1.3.7.3.1 Reinigung in Ecken..........12... -
Seite 5: Sicherheitsvorschriften
AS 30 WeedHex 160 Falls Sie einige Informationen in dieser Betriebsanleitung nicht verstehen, nehmen Sie bitte Kontakt zu Ihrem Händler oder direkt mit dem Hersteller der Maschine auf. Die Betriebsanleitungen, mit denen diese Maschine ausgestattet ist, sind integrierter Bestandteil der Maschine. Sie haben ständig verfügbar zu sein, an einer zugänglichen Stelle aufbewahrt zu sein, an der sie nicht vernichtet werden können. -
Seite 6: Kontrolle Vor Der Verwendung
AS 30 WeedHex 160 Erste Hilfe Beim Genuss von Kraftstoff oder beim Einatmen von Benzindämpfen rufen Sie kein Erbrechen hervor, sondern suchen Sie sofort ärztliche Hilfe auf. Im Falle des Kontaktes des Kraftstoffs mit der Haut spülen Sie die Haut sofort mit Wasser und Seife ab. Wechseln Sie bei nächstmöglicher Gelegenheit die verunreinigte Bekleidung. -
Seite 7: Wenn Die Arbeit Beendet Ist
AS 30 WeedHex 160 Sichern Sie den Bedienhebel der Bürstenrolle nie in eingeschalteter Position. Bei einem Verlust der Kontrolle über die Maschine drohen eine Verletzung der Bedienung, ggf. anderer Personen, oder Sachschäden. Arbeiten Sie mit der Maschine bei Tageslicht oder bei angemessener, künstlicher Beleuchtung. Arbeiten Sie bei verringerten Lichtbedingungen (Regen, Nebel u. -
Seite 8: Lärm- Und Vibrationswerte
AS 30 WeedHex 160 - verschlissene oder beschädigte Teile nicht fristgerecht ausgetauscht oder repariert wurden, - sie durch eine unsachgemäße Reparatur verursacht wurden, - Teile ausgetauscht wurden, die von unseren, von uns genehmigten Originalteilen abweichen, - eine Reparatur nicht von einer autorisierten Werkstatt ausgeführt wurde. -
Seite 9: Beschreibung Der Maschine Und Ihrer Teile
AS 30 WeedHex 160 Beschreibung Einheit Wert Motor Briggs&Stratton 750EX Series I/C DOV Maximale (eingestellte) Drehzahl des Motors 2800 ± 50 Maximale Neigung des Motors (dauerhaft) 20° 30° Maximale Neigung des Motors (kurzfristig Volumen des Kraftstofftanks l (Liter) -
Seite 10: Transport Der Maschine
AS 30 WeedHex 160 13. Setzen Sie die Stahlbürste auf die Mitnehmerscheibe so auf, dass der Vorsprung am Mitnehmer in die rechteckige Öffnung im Korpus der Bürste einrastet. 14. Mithilfe dreier Innensechskantschrauben (Inbus) M8x30 mit Sicherungsunterlegscheiben schrauben Sie die Stahlbürste an den Mitnehmer an. -
Seite 11: Anhalten Der Bürste
AS 30 WeedHex 160 5. Drücken Sie mit dem Daumen die Taste der Arretiersperre in Richtung des Pfeils (Position auf Abb. 5 ). 6. Mittels fließender Bewegung der rechten Hand drücken Sie den Bedienhebel in Richtung zum Griff. Halten Sie die Taste der Arretiersperre so lange, bis sich der Bedienhebel mit dem Bügel zu bewegen beginnt. -
Seite 12: Reinigung Auf Der Fläche
AS 30 WeedHex 160 1.3.7.2.2 Reinigung auf der Fläche Um die beste Wirkung bei der Reinigung der Fläche (Gehwege u. Ä.) zu erzielen, - ist der Andruck auf der Frontseite der Bürste zu erhöhen. Stellen Sie das linke sowie das rechte Rad in gleicher Position ein – Darstellung auf Abb. -
Seite 13: Wartung, Pflege, Lagerung
AS 30 WeedHex 160 1.4 Wartung, Pflege, Lagerung Zur Gewährleistung der langzeitigen Zufriedenheit mit unserem Produkt ist ihm die gebührende Sorgfalt bei der Pflege und Wartung zu widmen. Durch die regelmäßige Wartung dieser Maschine vermeiden Sie ihren schnellen Verschleiß und gewährleisten die korrekte Funktion aller ihrer Teile. -
Seite 14: Einstellung Der Schmutzabstreifer
AS 30 WeedHex 160 Abb. 2 1. Lösen Sie den Bolzen des Lenkers , den Kunststoff-Sterngriff schrauben Sie nur so weit heraus, dass der Lenker um ca. 30° nach vorn gekippt werden kann. Ziehen Sie den Kunststoff-Sterngriff leicht an. 2. Durch Ziehen des Blendenhalters nach oben kippen Sie die Maschine nach hinten zum Lenker (gemäß... -
Seite 15: Spannrolle Des Sekundären Riemens
AS 30 WeedHex 160 Abb. 10 Kontrollieren Sie die Größe der Verlängerung der Feder am Ende der Litze. Der richtige Abstand ist 45 mm (Toleranz ± 1,5 mm). Sofern der Wert nicht der Vorschrift entspricht, stellen Sie die Spannung der Litze mithilfe der Stellschraube an der hinteren Seite des Rahmens der Maschine ein. -
Seite 16: Probleme Und Deren Lösung/Behebung
AS 30 WeedHex 160 1.4.8 Probleme und deren Lösung/Behebung Problem Ursache Lösung Der Motor startet nicht. Im Tank ist kein Benzin. Benzin auffüllen. Das Kraftstoffventil ist gesperrt. Öffnen Sie das Kraftstoffventil. Die Maschine war geneigt - Öl ist in den Tauschen Sie den Luftfilter aus, schrauben Sie die Zündkerze heraus und... -
Seite 17: Lagerung
AS 30 WeedHex 160 1.4.9 Lagerung Warten Sie nach dem Ausschalten des Motors mindestens 20 Minuten, bis der Motor abkühlt. Erst dann können Sie die Maschine in einem trockenen, gelüfteten Raum abstellen. Beheben Sie stets alle Probleme der Maschine, bevor Sie sie einlagern, damit sie stets in einem sicheren, funktionstüchtigen Zustand ist. -
Seite 18: Eg-Konformitätserklärung
AS 30 WeedHex 160 2 EG-Konformitätserklärung AS-Motor Germany GmbH & Co. KG Ellwanger Straße 15 D-74424 Bühlertann www.as-motor.de EG/EU-Konformitätserklärung Hersteller: AS-MOTOR GERMANY GmbH & Co. KG Anschrift: Ellwanger Straße 15; D-74424 Bühlertann Produkt (Maschine) – Typ: AS 30 WeedHex 140... - Seite 19 AS 30 WeedHex 160 Bildanlage Rahmen der Maschine Abstreifer am linken Rad Hebel der Bürstenrolle Rohrhalter des Lenkers Blende Bügel mit Sicherheitssperre Lenker Gummi-Schmutzfänger Handgriff des Starters Motor Bolzen Verschlusskappe des Kraftstofftanks Bürste Kunststoff-Flügelmutter Ölmessstab Linkes Rad Linker Griff Luftfilter...
- Seite 20 AS 30 WeedHex 160 Karton Kartoneinlage Rückwand des Kartons Vorderseite des Kartons Gummi-Schmutzfänger und Beutel mit den Anleitungen Maschine Bürste Blende lende Kunststoff-Fixierband zur Fixierung des Lenkergriffes an das Rohr des Lenkerhalters Rohr des Lenkerhalters Lenker Saugrohr, demontiert vom Luftfilter und vom Saugkopf am Lenker...
- Seite 21 AS 30 WeedHex 160 Abb. 3: Transportlage der Maschine STOP - Ausschalten des Motors - Leerlaufdrehzahl des Motors - maximale Drehzahl des Motors Abb. 4: Positionen des Gashebels PUSH Abb. 5: Positionen des Bedienhebels der Rolle...
- Seite 22 AS 30 WeedHex 160 1L+1R 2L+1R 2L+2R 3L+2R 3L+3R 4L+3R 4L+4R Abb. 6: Einstellung der Position der Räder...
- Seite 23 AS 30 WeedHex 160 1 mm Abb. 7: Schmutzabstreifer - Einstellung des Zwischenraums 15 mm Abb. 8: Verschleiß der Bürste und Einstellung der Blende Abb. 9: Spannung der Riemenrollen...
- Seite 24 AS 30 WeedHex 160 45 mm Abb. 10: Spannung der Rollenfeder Abb. 11: Schmierstellen...
- Seite 25 AS 30 WeedHex 160 Kunststoffmutter der Filterkappe – fest anziehen, damit die Kappe des Luftfilters an der Fläche der Luftfilterbasis stets gut dichtet! Kappe des Luftfilters mit dem Saugrohr – das Rohr nicht trennen! Flügelmutter M6 – fest anziehen, damit der Luftfilter gut dichtet! Luftfilter Gummidichtungs-Unterlegscheibe –...
-
