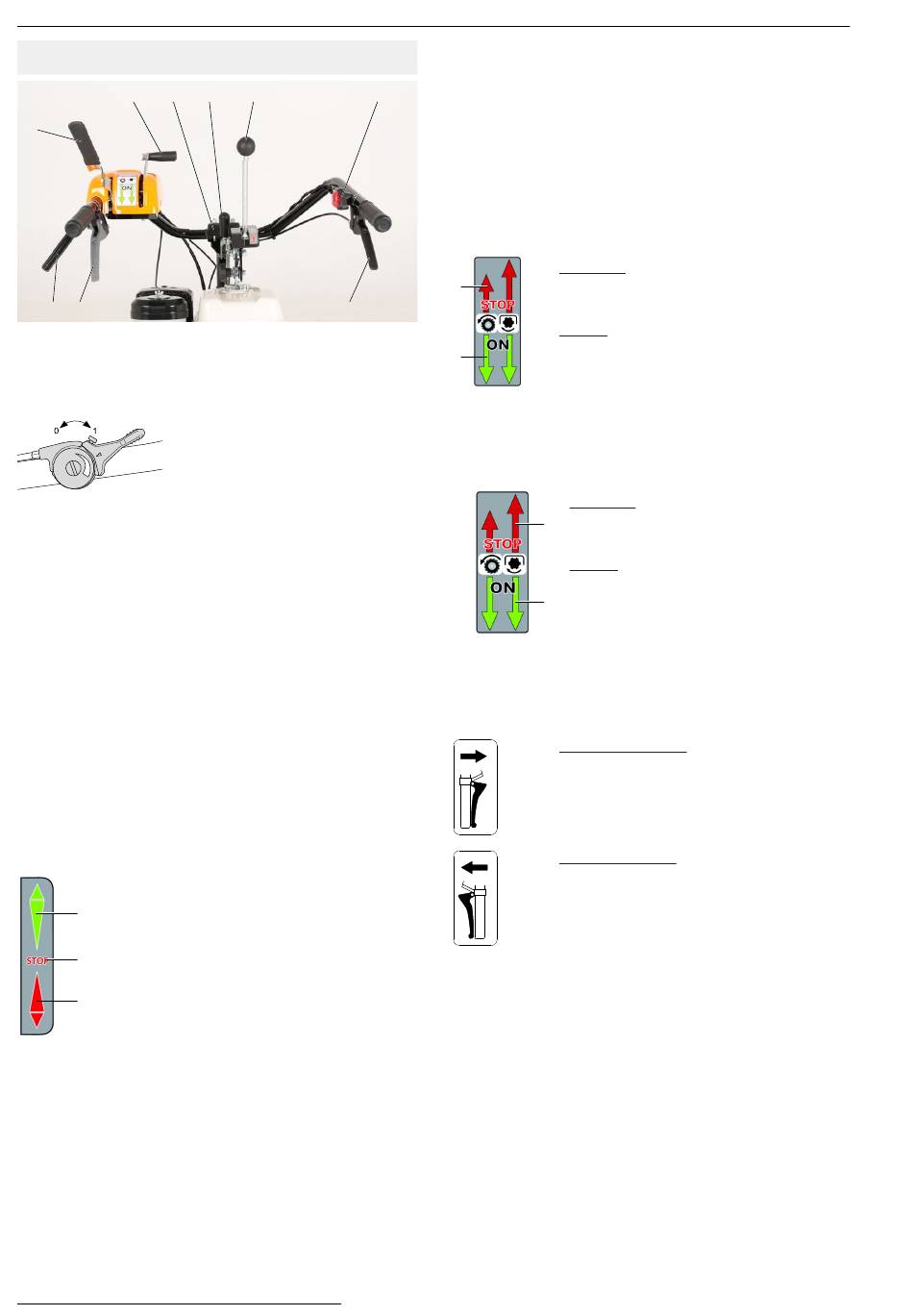

Bedienelemente
Bedienelemente
E
B
D
F
G
Motorstopp-Schalter mit Gashebel (A)
Mit dem Motorstopp-Schalter mit Gashebel schalten Sie die
Zündung aus oder ein und verändern die Motordrehzahl.
0: Motor aus / Motor kann nicht ge-
startet werden
1: Mit dem Gashebel stellen Sie die
zulässige Motordrehzahl ein (siehe
Einstellen der maximal zulässigen
Motordrehzahl)
Drehzahlmesser (B)
Bei laufendem Motor wird die Motordrehzahl angezeigt.
Bei ausgeschaltetem Motor werden die Betriebsstunden an-
gezeigt.
Fahrgeschwindigkeitshebel (C)
Mit dem Fahrgeschwindigkeitshebel wählen Sie stufenlos
zwischen Leerlauf (STOP) und Vorwärts- und Rückwärts-
fahrt.
Im Leerlauf (STOP) bewegt sich das Gerät nicht.
Je weiter Sie den Hebel nach vorne drücken, desto schneller
fährt das Gerät vorwärts.
Je weiter Sie den Hebel nach hinten ziehen, desto schneller
fährt das Gerät rückwärts.
1: Vorwärts fahren
2: STOP: Anhalten (Leerlauf)
1
3: Rückwärts fahren
2
3
12
H
C
A
F
Sicherheitshebel (D)
Der Sicherheitshebel ist eine Schutzein-
richtung.
Mit dem Sicherheitshebel schalten Sie
den Fahrantrieb ein und aus.
Nur bei betätigtem Sicherheitshebel kann
das Arbeitswerkzeug eingeschaltet wer-
den. Wenn Sie den Sicherheitshebel los-
lassen, wird der Fahrantrieb und das Ar-
beitswerkzeug ausgeschaltet.
STOP (1):
Fahrantrieb und Arbeits-
1
werkzeug ausschalten
ON (2):
Fahrantrieb einschalten.
2
Arbeitswerkzeug kann
eingeschaltet werden.
Kupplungshebel Arbeitswerkzeug (E)
Mit dem Kupplungshebel schalten Sie das Arbeitswerkzeug
ein und aus.
STOP (1):
Arbeitswerkzeug ausschalten. Kupp-
1
lungshebel nach vorne umlegen.
ON (2):
Arbeitswerkzeug einschalten. Kupplungs-
hebel nach hinten umlegen.
2
Lenkhebel (F)
Mit den beiden Lenkhebeln steuern Sie
die Fahrtrichtung des Geräts.
nach rechts lenken:
rechten Hebel zum Len-
ker drücken.
nach links lenken:
linken Hebel zum Lenker
drücken.
Lenker-Seiteneinstellung (G)
Der Lenker kann in 3 Positionen eingerastet werden.
1.
Drücken Sie den Rasthebel zum Lenker.
2.
Schwenken Sie den Lenker seitlich in die gewünschte
Position.
3.
Lassen Sie den Rasthebel los und rasten Sie den Lenker
in der gewünschten Position ein.
