Anbau-Mähbalken

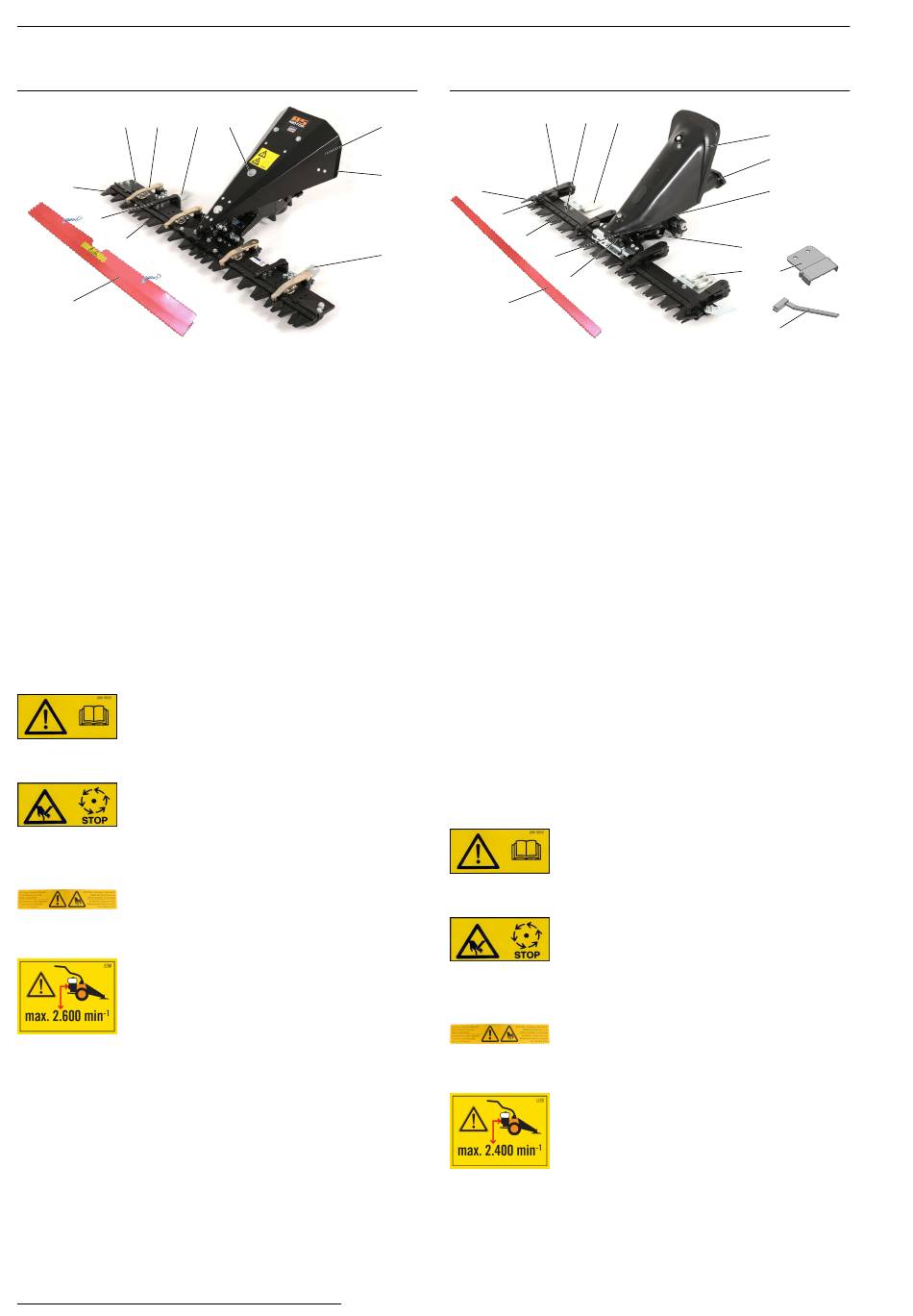

Gerätebeschreibung ESM Mähbalken
G90900102
4
8
2
9
3
1
1 Messerschutzleiste
2 Obermesser
3 Untermesser
4 Messerbalken
5 Haube
6 Kupplungshülse
7 Gleitkufen / Schnitthöhenverstellung
8 Obermesser Führungsarme
9 Untermesser Führungsarme
10 Abdeckkappe für Schmiernippel Antriebshebellager
Schilder am Gerät (ESM Mähbalken)
Am Gerät sind folgende Schilder angebracht, um Sie darauf
hinzuweisen, dass bei der Benutzung des Geräts Vorsicht
und Aufmerksamkeit geboten sind:
Das Arbeiten mit dem Gerät erfordert be-
sondere Vorsicht.
Lesen Sie vor der Benutzung des Geräts
die Betriebsanleitung.
Das schnellbewegende Messer kann le-
bensgefährliche Verletzungen oder große
Sachschäden verursachen! Halten Sie be-
sonders Hände und Füße vom Messer
fern, wenn das Gerät in Betrieb ist.
Verletzungsgefahr durch scharfe Messer!
Nehmen Sie die Schutzleiste nur zum Mä-
hen ab.
Maximal zulässige Motordrehzahl bei Ver-
wendung des Anbaugeräts.
Stellen Sie maximal die zulässige Motor-
drehzahl am Gashebel ein.
18
7
10
Gerätebeschreibung LOSI Mähbalken
G90900103
8
5
6
3
10
2
7
12
1
1 Messerschutzleiste
2 Obermesser
3 Untermesser
4 Messerbalken
5 Haube
6 Kupplungshülse
7 Gleitkufen / Schnitthöhenverstellung
8 Obermesser Führungsarme
9 Kopfplatte Untermesser
10 Mitnehmerhülsen
11 Einstellschraube obere Messermitnehmer
12 Klemmschraube der Einstellschrauben
13 Verschlussschraube für Ölstandskontrolle
14 Hebel zum Anheben der Führungsarme
15 Schablone zum Einstellen der unteren Messerfüh-
rung
Schilder am Gerät (LOSI Mähbalken)
Am Gerät sind folgende Schilder angebracht, um Sie darauf
hinzuweisen, dass bei der Benutzung des Geräts Vorsicht
und Aufmerksamkeit geboten sind:
4
7
11
Das Arbeiten mit dem Gerät erfordert be-
sondere Vorsicht.
Lesen Sie vor der Benutzung des Geräts
die Betriebsanleitung.
Das schnellbewegende Messer kann le-
bensgefährliche Verletzungen oder große
Sachschäden verursachen! Halten Sie be-
sonders Hände und Füße vom Messer
fern, wenn das Gerät in Betrieb ist.
Verletzungsgefahr durch scharfe Messer!
Nehmen Sie die Schutzleiste nur zum Mä-
hen ab.
Maximal zulässige Motordrehzahl bei Ver-
wendung des Anbaugeräts.
Stellen Sie maximal die zulässige Motor-
drehzahl am Gashebel ein.
5
6
13
9
7
15
14
