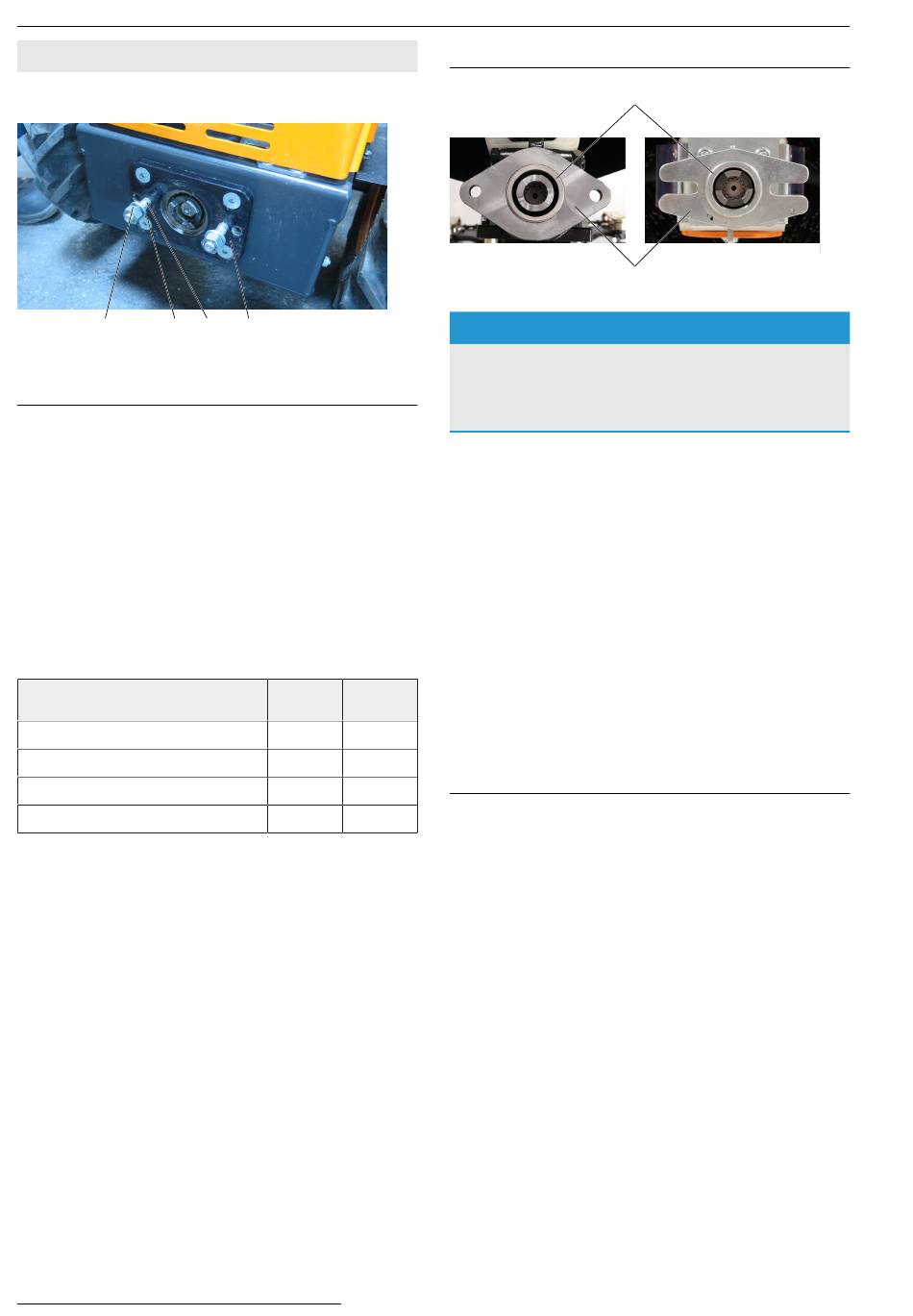

Montage der Anbaugeräte
Montage der Anbaugeräte
Die Anbaugeräte werden an den Stehbolzen der Vorderseite
des Geräteträgers montiert.
2
3
Geräteträger für Anbaugerät vorbereiten
Die Stehbolzen (1) können in zwei Positionen an der An-
schraubplatte (4) montiert werden. Je nach Position können
andere Anbaugeräte von AS-Motor montiert werden.
1. Zum Lösen der Stehbolzen schrauben Sie beide Mut-
tern (2) auf einen Stehbolzen.
2. Ziehen Sie die Muttern gegeneinander fest (kontern).
3. Schrauben Sie den Stehbolzen mit der hinteren Mutter
heraus.
4. Setzen Sie den Stehbolzen in die geeignete Position ein.
5. Ziehen Sie den Stehbolzen mit der vorderen Mutter bis
zum Anschlag fest.
6. Wiederholen Sie die Schritte 1-5 mit dem zweiten Steh-
bolzen.
Anbaugerät
ESM Mähbalken G90900102
LOSI Mähbalken G90900103
Anbau-Schlegelmähwerk G90900104
Anbau-Kehrbürste G90900105
16
1
4
Innere
Äußere
Position
Position
-
x
x
x
Anbaugerät montieren
Achtung
Beschädigungsgefahr durch falsche Montage des Anbau-
geräts.
► Achten Sie bei der Montage darauf, dass Sie die Ge-
winde nicht beschädigen.
1. Stellen Sie den Geräteträger auf dem Stützfuß ab.
Achten Sie dabei auf die richtige Höheneinstellung: Der
Kupplungsflansch am Anbaugerät (5) und die Anschraub-
platte des Geräteträgers (4) müssen sich auf gleicher Hö-
he und parallel gegenüberstehen.
2. Entfernen Sie die Muttern (2) und die Unterlegschei-
ben (3).
3. Schieben Sie das Anbaugerät mit dem Kupplungsflansch
vorsichtig auf die Stehbolzen (1).
4. Schrauben Sie die Unterlegscheiben (3) mit den Mut-
tern (2) fest.
5. Achten Sie beim Anschrauben darauf, dass der Zentrier-
ring (6) in die Anschraubplatte (4) gleitet und der Kupp-
lungsflansch (5) an der Anschraubplatte plan anliegt.
Die Klauenkupplung schiebt sich beim Anschrauben zurück
und rastet im Betrieb ein.
x
-
Anbaugerät demontieren
-
1. Entfernen Sie die Muttern (2) und Unterlegscheiben (3).
x
2. Nehmen Sie das Anbaugerät ab.
3. Schrauben Sie die Muttern (2) und Unterlegscheiben (3)
auf die Stehbolzen.
6
5
