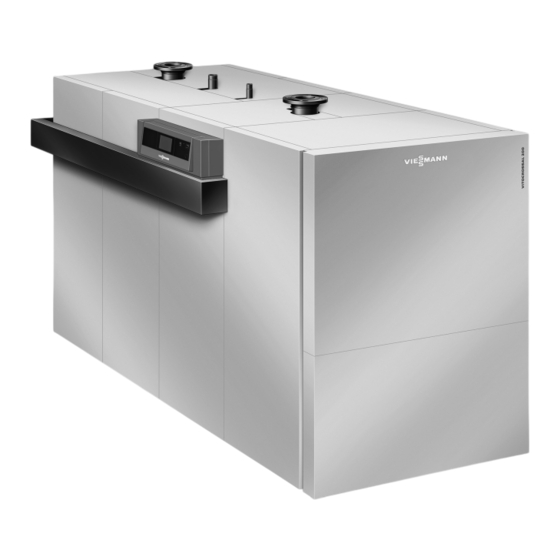

Viessmann VITOCROSSAL 200 CM2 Montageanleitung Für Die Fachkraft
Gas-brennwertkessel mit matrix-zylinderbrenner
Vorschau ausblenden
Andere Handbücher für VITOCROSSAL 200 CM2:
- Serviceanleitung (72 Seiten) ,
- Planungsanleitung (120 Seiten)
Verwandte Anleitungen für Viessmann VITOCROSSAL 200 CM2
Inhaltszusammenfassung für Viessmann VITOCROSSAL 200 CM2

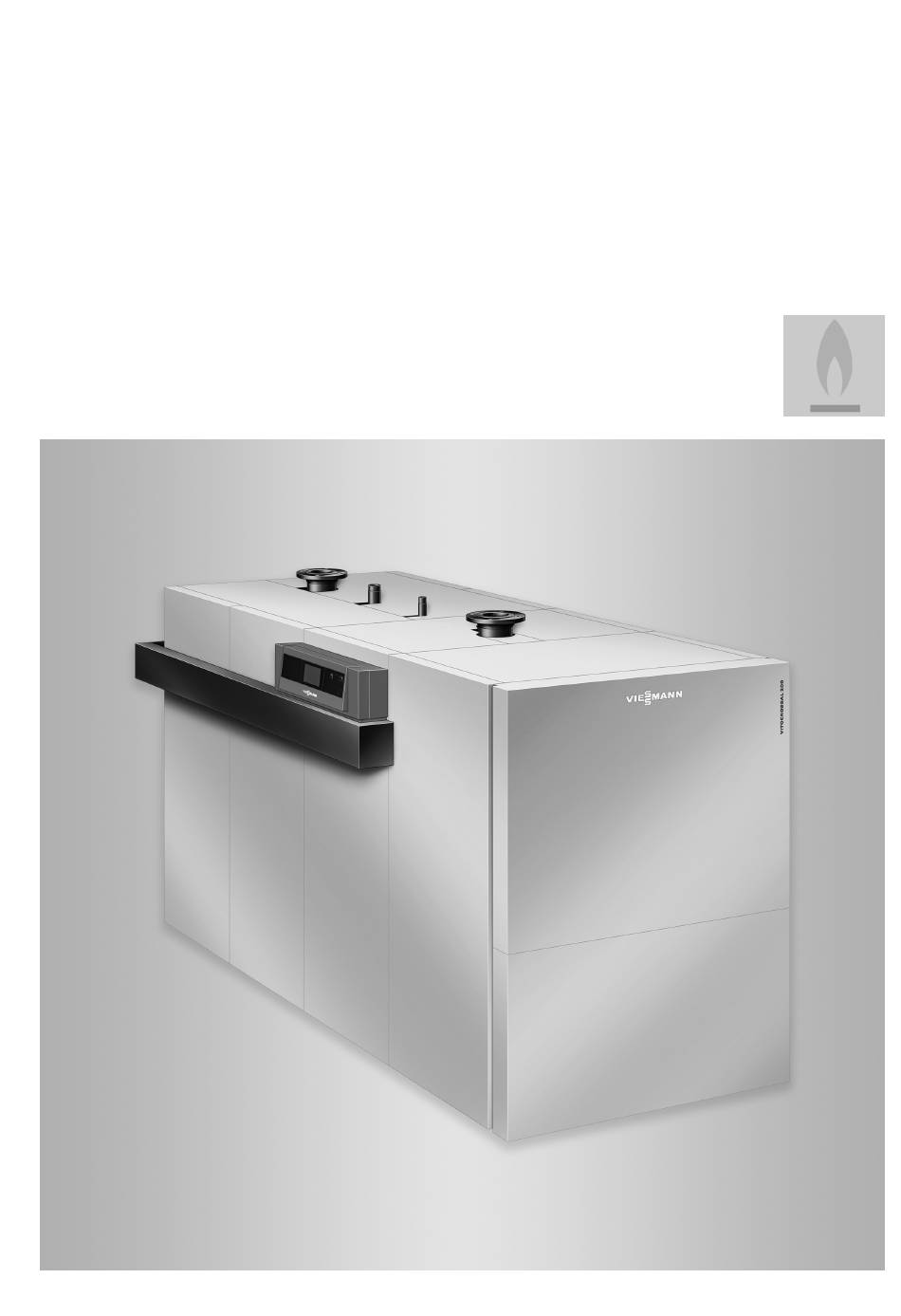

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocrossal 200 Typ CM2, 400 bis 620 kW Gas-Brennwertkessel mit MatriX-Zylinderbrenner VITOCROSSAL 200 Nach Montage entsorgen! 5623792 DE 12/2017...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Personenschäden. Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Informationen Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Montagevorbereitung Abstandsmaße ..................Bauteile in Verpackung Wärmedämmung ..........Paket Wärmedämmung Teil 1 ............■ Paket Wärmedämmung Teil 2 ............■ Montageablauf Heizkessel aufstellen und ausrichten ............ Wärmedämmung und Verkleidungsteile anbauen ......... 10 Wärmedämm-Mantel Kesselkörper ............ -
Seite 4: Entsorgung Der Verpackung
Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. - Seite 5 Bestimmungsgemäße Verwendung (Fortsetzung) Jede andere Verwendung ist nicht bestimmungsge- Darüber hinausgehende Verwendung ist vom Herstel- mäß. Daraus resultierende Schäden sind von der Haf- ler fallweise freizugeben. tung ausgeschlossen. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der Wartungs- und Prüfintervalle.
-
Seite 6: Abstandsmaße
Abstandsmaße 1000 Abb. 1 Heizkessel Schallabsorbierende Stellfüße (Zubehör) Brenner Schallabsorbierende Kesselunterlagen (Zubehör) Maß a: 500 mm Maß b: 700 mm Maß a und b bei Verwendung von Viessmann Zubehör für Zweikesselanlagen: Montageanleitung Abgassammelführung Abb. 3 Abb. 2... -
Seite 7: Bauteile In Verpackung Wärmedämmung
Abstandsmaße (Fortsetzung) Nenn-Wärmeleistung Schallabsorbierende Stellfüße Zul. Belastbarkeit 1000 Anzahl Stück Schallabsorbierende Kesselunterlagen Zul. Belastbarkeit 1500 1750 c (vorn) /Anzahl mm/Stück 375/2 500/2 c (hinten) /Anzahl mm/Stück 375/2 375/2 e (unbelastet) e (belastet) Bauteile in Verpackung Wärmedämmung Wärmedämmung und Verkleidung werden in 2 Pake- ten geliefert. -
Seite 8: Paket Wärmedämmung Teil 2
Bauteile in Verpackung Wärmedämmung (Fortsetzung) Paket Wärmedämmung Teil 2 qZ qU Abb. 5 Seitenblech Mitte Abdeckblech Leitungskanal Unterteil Oberblech links hinten Kanalhalter Oberblech rechts hinten Leitungskanal Oberteil Traverse Konsolenblende Schiene oben links Konsole Schiene oben rechts Kantenschutz Hinterblech oben Konsolenrückwand Hinterblech Mitte Seitenblech Regelung Hinterblech unten... -
Seite 9: Heizkessel Aufstellen Und Ausrichten
Heizkessel aufstellen und ausrichten Benötigte Teile: Hinweis ■ Stellschrauben liegen dem Heizkessel bei. Falls der Heizkessel ebenerdig aufgestellt wird, muss ein geeigneter Kondenswasserablauf (max. 50 mm Achtung über dem Boden) im Aufstellraum vorhanden sein. Beschädigung des Abgasanschlusses kann zu Undichtheiten führen. Heizkessel nicht am Abgasanschluss anheben oder bewegen. -
Seite 10: Wärmedämmung Und Verkleidungsteile Anbauen
Wärmedämmung und Verkleidungsteile anbauen Wärmedämm-Mantel Kesselkörper Benötigte Teile: Hinweis ■ Wärmedämm-Mantel aus Paket Wärmedämmung Bei raumluftunabhängigem Betrieb Zuluftleitung vor Teil 1 Anbau der Wärmedämm-Bleche montieren. ■ Spannfedern aus Tüte mit Befestigungsteilen Montageanleitung Zubehör für raumluftunabhän- Paket Wärmedämmung Teil 2 gigen Betrieb Abb. -
Seite 11: Kesseltüranschlag Umbauen
Wärmedämmung und Verkleidungsteile anbauen (Fortsetzung) Kesseltüranschlag umbauen Abb. 9 Der Umbau des Kesseltüranschlags erfolgt durch Ver- setzen der Bolzen auf die rechte Seite. Der Dicht- rahmen muss bei geschlossener Kesseltür mittig auf die Dichtung der Kesseltür drücken. Ggf. Halte- bügel richten Kesseltür schließen Abb. -
Seite 12: Seitenbleche
Wärmedämmung und Verkleidungsteile anbauen (Fortsetzung) Abb. 11 5. Stützen am Fußgestell mit je 2 Schrauben Hinweis M 6 x 16 lose vormontieren. Die oberen Schienen müssen vorn fluchten (siehe Fußschienen müssen nach hinten überstehen. Seitenbleche Benötigte Teile aus Paket Wärmedämmung Teil 1: Benötigte Teile aus Paket Wärmedämmung Teil 2: ■... - Seite 13 Wärmedämmung und Verkleidungsteile anbauen (Fortsetzung) Abb. 12 Hinweis Regelung kann wahlweise rechts oder links angebaut werden. Entsprechend ist das Seitenblech Regelung entweder rechts oder links anzubauen. Seitenbleche mit je 2 Schrauben 4,8 an den oberen Schienen anschrauben.
-
Seite 14: Traverse
Wärmedämmung und Verkleidungsteile anbauen (Fortsetzung) Traverse Benötigte Teile aus Paket Wärmedämmung Teil 2: ■ Traverse ■ Schrauben aus Tüte mit Befestigungsteilen Abb. 13... -
Seite 15: Brenner Anbauen
Brenner anbauen Hinweis Alle zum Anbau erforderlichen Teile liegen in der Ver- packung des Brenners. Abb. 14 Folienschutzschlauch Gefahr Achtung Bei Arbeiten mit Hochtemperatur-Dämmstoffen, Verunreinigungen am Flammkörper können zu die Zirkonium bzw. Aluminiumsilikat-Keramikfa- Funktionsstörungen führen. sern enthalten, kann es zu Faserstaubentwick- Beim Einbau des Flammkörpers darauf achten, lung kommen. -
Seite 16: Seitenbleche Vorn Anbauen Und Ausrichten
Brenner anbauen (Fortsetzung) 1. 6 Stiftschrauben M 12 in die Kesseltür schrauben. 6. Spalt zwischen Flammkörper und Wärmedämm- block der Kesseltür mit Flammrohrabdichtung ver- 2. Dichtung aufstecken. schließen. 3. Brenner an die Kesseltür setzen, dabei den Flammkörper vorsichtig durch die Öffnung führen. Hinweis Montage des Brenners durch 2 Personen oder mit Hebemittel. -
Seite 17: Brenner Elektrisch Anschließen
Seitenbleche vorn anbauen und ausrichten (Fortsetzung) 3. Nach dem Einhängen der Seitenbleche Stützen so ausrichten , dass die Bleche zu den anderen fluchten. Schrauben an den Stützen festdrehen. Seitenbleche mit je 1 Schraube M 6 x 10 an die Stützen schrauben. Brenner elektrisch anschließen Hinweis Bei Verwendung der Abgassammelführung... -
Seite 18: Netzanschluss Der Anlage
Brenner elektrisch anschließen (Fortsetzung) Hinweis 230 V-Leitungen und Kleinspannungsleitungen getrennt verlegen. Netzanschluss der Anlage Achtung Der Netzanschluss der Anlage erfolgt an der Leitung mit Stecker . Der Netzanschluss der fÖ Regelung erfolgt, entgegen den Angaben in der Montageanleitung der Regelung, über die Anschlussleitung f-\YBH a--]... -
Seite 19: Anschlussleitungen Verlegen
Brenner elektrisch anschließen (Fortsetzung) Anschlussleitungen verlegen fÖ f-YBH § fÖ lÖ fÖ § lÖ fÖ lÖ f-YBH Abb. 19 Kesseltemperatursensor Anschlussleitung Regelung § f-\YBH (liegt der Regelung bei) Brennerleitung Abgastemperatursensor Brennerleitung Modulation lÖ Netzanschlussleitung fÖ Hinweis Hinweis zu D 230 V-Leitungen und Kleinspannungsleitungen Mit einsteckbaren Leitungshaltern unterhalb der Kopf- getrennt verlegen. -
Seite 20: Brenner Gasseitig Anschließen
Brenner gasseitig anschließen 2. Gasanschluss nach TRGI 2008 bzw. TRF 2012 erstellen. Gasanschluss nach ÖVGW-TR Gas 1996 und den regionalen Bauordnungen erstellen. Gasanschluss nach SVGW erstellen. Hinweis In die Gasleitung muss entsprechend der Feue- rungsverordnung eine thermisch auslösende Absperreinrichtung (TAE) und außerhalb des Heiz- kessels eine manuelle Gasabsperrvorrichtung (nicht im Lieferumfang) eingebaut sein. -
Seite 21: Weitere Verkleidungsteile Anbauen
Brenner gasseitig anschließen (Fortsetzung) 3. Dichtheitsprüfung durchführen. 4. Gasleitung entlüften. Hinweis Gefahr Zur Dichtheitsprüfung nur geeignete und zugelas- Austretendes Gas kann zu Explosionen füh- sene Lecksuchmittel (EN 14291) und Geräte ver- ren, die schwerste Verletzungen zur Folge wenden. haben. Lecksuchmittel mit ungeeigneten Inhaltsstoffen Gasleitung nicht über den Brennraum des (z. -
Seite 22: Oberbleche
Weitere Verkleidungsteile anbauen (Fortsetzung) Oberbleche Benötigte Teile aus Paket Wärmedämmung Teil 2: Oberblech links hinten ■ ■ Oberblech Mitte Oberblech rechts hinten ■ ■ Abdeckblech ■ Schrauben aus Tüte mit Befestigungsteilen ■ Oberblech vorn Abb. 22 1. Oberblech Mitte vorn mit 2 Schrauben 4,8 an 4. -
Seite 23: Regelungsmontage
Weitere Verkleidungsteile anbauen (Fortsetzung) Abb. 23 Typenschild 5. Vorderblech oben oben anschlagen, sodass die Fassonschraube in den Seitenblechen einras- ten. Mit Schraube M 5 anschrauben. Hinweis Display des Feuerungsautomaten so ausrichten, dass es im Sichtfenster des Vorderblechs lesbar ist. Regelungsmontage Benötigte Teile aus Paket Wärmedämmung Teil 2: ■... -
Seite 24: Anschlüsse An Das Regelungsunterteil
Regelungsmontage (Fortsetzung) § Abb. 24 Hinweis 6. Nach Anschluss der Leitungen die Konsolenblende Kessel-Codierstecker liegt in separater Verpackung. auf die Konsole schrauben. 5. Regelung komplett mit Deckel und Leitungen mon- tieren. Achtung Beschädigungen der Kapillaren führen zu Funktionsstörungen der Fühler. Kapillaren nicht knicken. -
Seite 25: Heizwasserseitig Anschließen
Heizwasserseitig anschließen Hinweis Der Vitocrossal ist nur für Pumpenwarmwasser-Heiz- ungen geeignet. Keine 4-Wege-Mischer, Überströmventile oder sons- tige Vorlauf-Rücklauf-Bypässe einbauen. Keine Wärmeverbraucher an den Sicherheitsan- schluss anschließen. Alle Rohrleitungsanschlüsse last- und momentfrei her- stellen. Abb. 25 Kesselrücklauf Kesseltemperatursensor 400 bis 620 kW: PN 6 DN 100 Kesselvorlauf Sicherheitsanschluss (Sicherheitsventil und Entlüf- 400 bis 620 kW: PN 6 DN 100... -
Seite 26: Wassermangelsicherung (Wasserstandbegrenzer)
Sicherheitsanschlüsse erstellen (Fortsetzung) Wassermangelsicherung (Wasserstandbegrenzer) Die Heizkessel sind gemäß EN 12828 gegen Wasser- mangel abzusichern. Dazu muss ein Minimaldruckbe- grenzer am Armaturenstock angebaut werden (Zube- hör). Entspannungstopf Nach EN 12828 ist der Entspannungstopf nicht erfor- Die kesselseitige Sicherheitskette beinhaltet schon 2 derlich, falls zusätzlich ein Sicherheitstemperaturbe- Temperaturbegrenzer zur Abgrenzung der Maximal- grenzer und Sicherheitsdruckbegrenzer (Maximal-... -
Seite 27: Neutralisationsanlage Anschließen
Abgasseitig anschließen (Fortsetzung) Neutralisationsanlage anschließen Abb. 27 Montage- und Betriebsanleitung der Neutralisati- 4. Ablaufschlauch an Kondenswasserablauf der onsanlage Neutralisationsanlage anschließen und zur Ent- wässerung legen. 1. Neutralisationsanlage hinter oder neben dem Heizkessel aufstellen. 2. Siphon (liegt dem Heizkessel bei) anbauen und mit Wasser füllen. -
Seite 28: Technische Daten
Technische Daten Nenn-Wärmeleistung Bei Erdgas = 50/30 °C 80 bis 400 100 bis 500 124 bis 620 = 80/60 °C 74 bis 370 92 bis 460 115 bis 575 Bei Flüssiggas = 50/30 °C 100 bis 400 125 bis 500 155 bis 620 = 80/60 °C 93 bis 370... - Seite 29 (Fortsetzung)
- Seite 30 (Fortsetzung)
- Seite 31 (Fortsetzung)
- Seite 32 (Fortsetzung) Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
