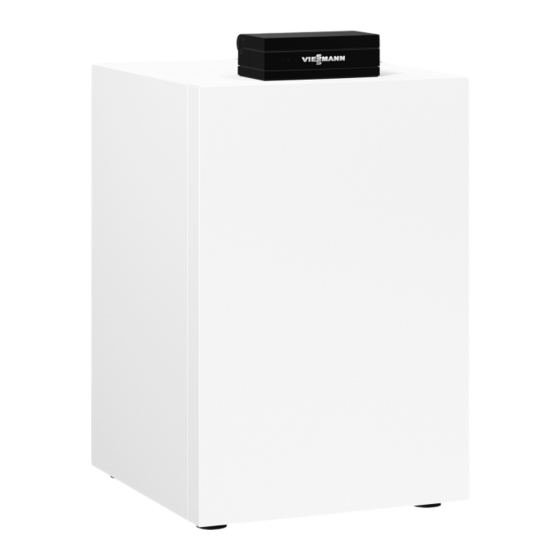

VIESMANN Anschluss- und Verdrahtungsplan für die Fachkraft Vitocal 200-G Typ BWC 201.B Wärmepumpe mit elektrischem Antrieb, 400 V~ ■ Sole/Wasser-Wärmepumpe: 5,8 bis 17,4 kW ■ Mit Umbausatz als Wasser/Wasser-Wärmepumpe: 7,5 bis 22,6 kW VITOCAL 200-G Bitte aufbewahren! 5855533 DE 2/2022...
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden.
Seite 3
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Sicherheitshinweise für Arbeiten an der Anlage Arbeiten an der Anlage Gefahr Brandgefahr: Durch elektrostatische Anlage spannungsfrei schalten, z. B. ■ Entladung können Funken entste- an der separaten Sicherung oder hen, die austretendes brennbares einem Hauptschalter, und auf Span- Kältemittel (R32) entzünden kön- nungsfreiheit prüfen.
Seite 4
Komponenten sowie nicht Kältemittel wird nachgefüllt. – genehmigte Änderungen und Löt- oder Schweißarbeiten werden – Umbauten können die Sicherheit durchgeführt. beeinträchtigen und die Gewähr- Rauchverbotszeichen anbringen. ■ leistung einschränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
Seite 5
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Wasseraustritt aus dem Gefahr Gerät Bei Wasseraustritt aus dem Gerät besteht die Gefahr von Verbrühun- Gefahr gen. Bei Wasseraustritt aus dem Gerät Heißes Heizwasser nicht berühren. besteht die Gefahr eines Strom- schlags.
Hinweise Hinweise Informationen zu den elektrischen Anschlüssen in ■ der Montage- und Serviceanleitung beachten. ■ Bei einer Netzversorgung mit EVU-Sperre muss die Netzversorgung des Steuerstromkreises (Wärme- pumpenregelung) ohne Sperrung durch das EVU erfolgen. Beispiel zum Lesen der Verweise auf andere Blätter ■...
Anschluss- und Verdrahtungsplan Blatt 6: Regler- und Sensorleiterplatte Abb. 6 Flachbandleitung zur Grundleiterplatte und zur Rücklauftemperatursensor Primärkreis Erweiterungsleiterplatte Modbus: Verbindungsleitung zur EEV-Leiterplatte Flachbandleitung zum Bedienteil Codierstecker...
