Plattenwärmeübertrager - Kermi x-net Montage- Und Betriebsanleitung

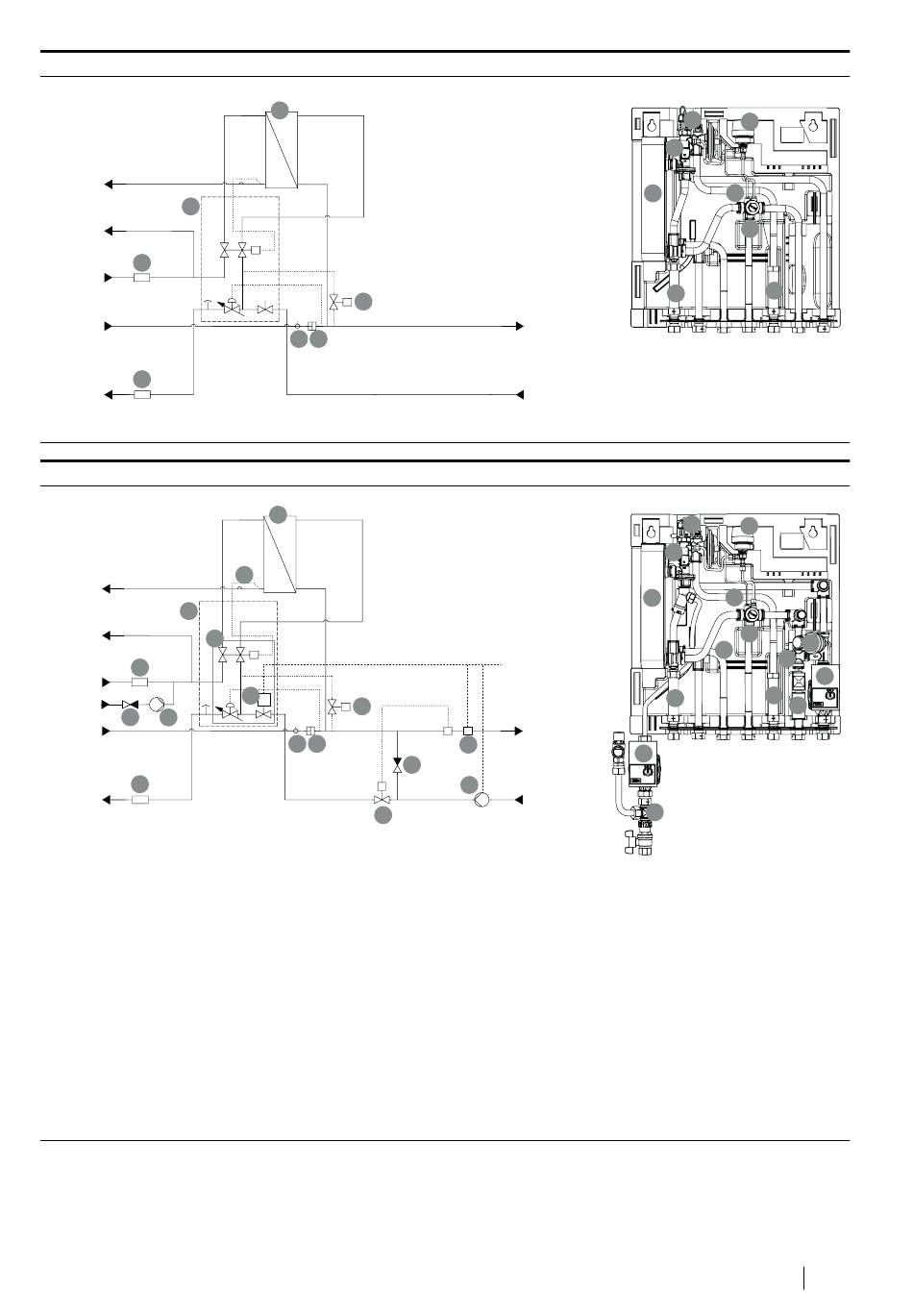

Abb. 1: Komponenten der x-net Wohnungsstation mit stat. HK
Warmwasser
38
Kaltwasser-
austritt
59
Kaltwasser
Versorgung
Vorlauf
24
Versorgung
Rücklauf
Abb. 2: Komponenten der x-net Wohnungsstation mit gem. HK
Warmwasser
38
Kaltwasser-
38
austritt
59
Kaltwasser
8 9
Versorgung
Vorlauf
24
Versorgung
Rücklauf
2 Plattenwärmeübertrager
5 Schmutzfänger 3/4", MW = 0,6 mm
6 Rückschlagventil
8 Rückschlagklappe *
9 Zirkulationspumpe *
10 HE-Umwälzpumpe: Wilo Yonos Para 15/6
23 Fühlertauchhülse M10 x 1 mm
24 Passstück für WMZ (G 3/4" x 110 mm)
* Die so gekennzeichneten Komponenten gehören ausschließlich
zum Lieferumfang der x-net Wohnungsstation in der Ausführung
„mit TWW-Zirkulation".
06/2019
2
5 40
23 5
2
27
29
29
M
5
40
23 5
6
30
Heizungs-
Vorlauf
Heizungs-
Rücklauf
~230V
FBH-
Vorlauf
54
54
10
FBH-
Rücklauf
27 Temperaturfühler
29 Stellantrieb NC 230V
30 Festwertregler FTC 15-50
38 TPC-M Warmwasser-Regler
40 Sommer-Bypass
54 Sicherheitsthermostat 56 °C ± 3K
59 Passstück für KW-Zähler: 3/4" x 110 mm
Montage- und Betriebsanleitung x-net Wohnungsstation
