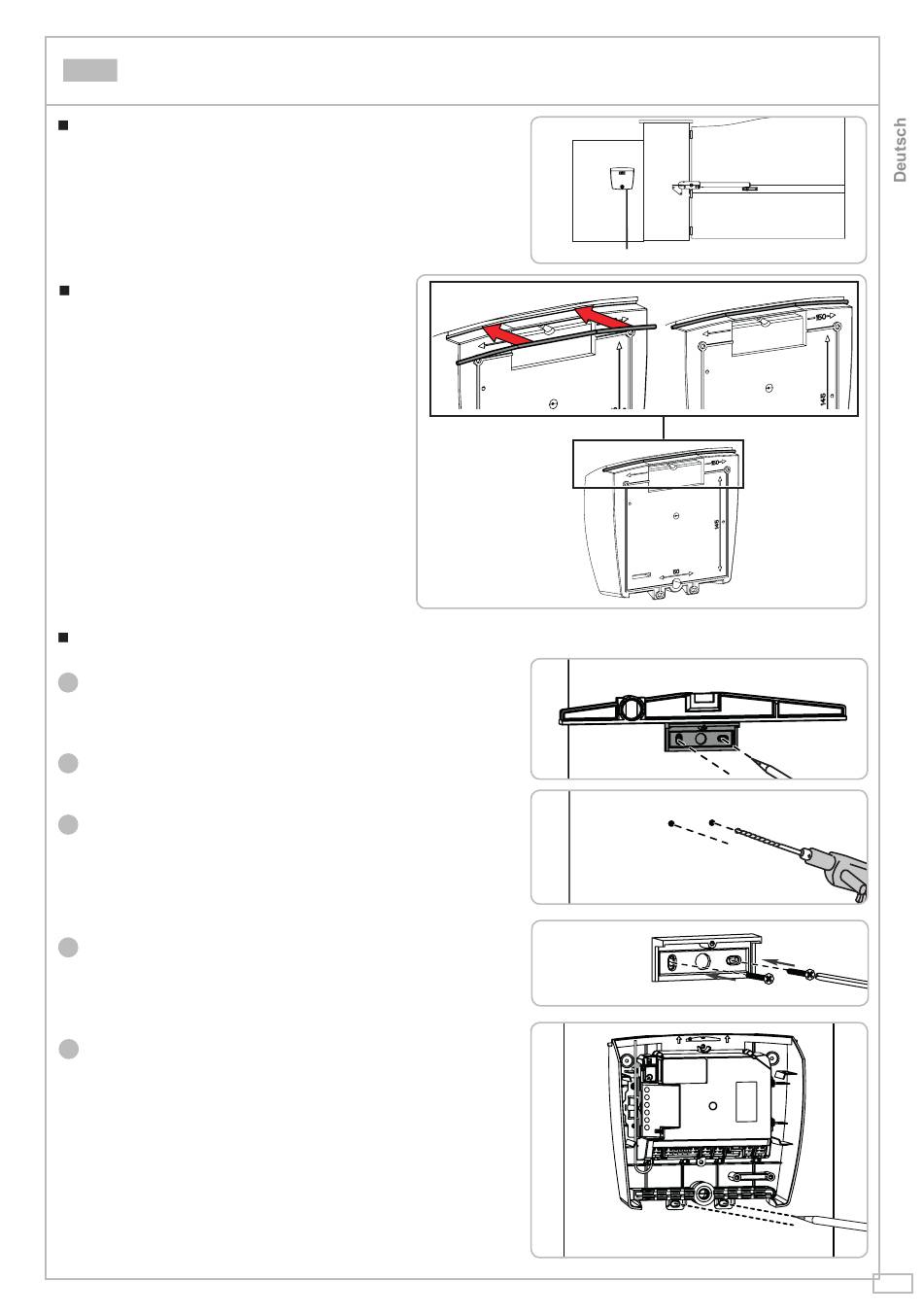

Installation des Steuerkastens

Position des Steuerkastens

Das Gehäuse muss auf der Seite an der Wand oder einem Pfeiler angebracht
werden, an der die Spannungsversorgung ankommt.

Einlegen der Dichtungsschnur

Die Dichtungsschnur (16) oben in den Steuerkasten einlegen.

Befestigung des Steuerkastens

Den Befestigungswinkel des Steuerkastens (19) am Pfeiler/an der Mauer
1
positionieren.
Die horizontale Position überprüfen, indem Sie an der vorgesehenen
Position mit der Wasserwaage nachmessen.
2
Die Befestigungspunkte des Befestigungswinkels markieren.
Den Befestigungswinkel entfernen und die Löcher in Pfeiler/Mauer bohren.
3
Der Bohrdurchmesser ist von dem für die Befestigung verwendeten
Schraubentyp abhängig (siehe Seite 8).
Den Befestigungswinkel an Pfeiler/Mauer anbringen.
4
Das Unterteil des Steuerkastens anbringen, um die 2 Befestigungspunkte
5
unten am Steuerkasten zu markieren.
