Dichtheit Ventile Gaskombiregler prüfen
Dichtheit der beiden Ventile des Gaskombireglers prüfen (bei 115 bis 311 kW)

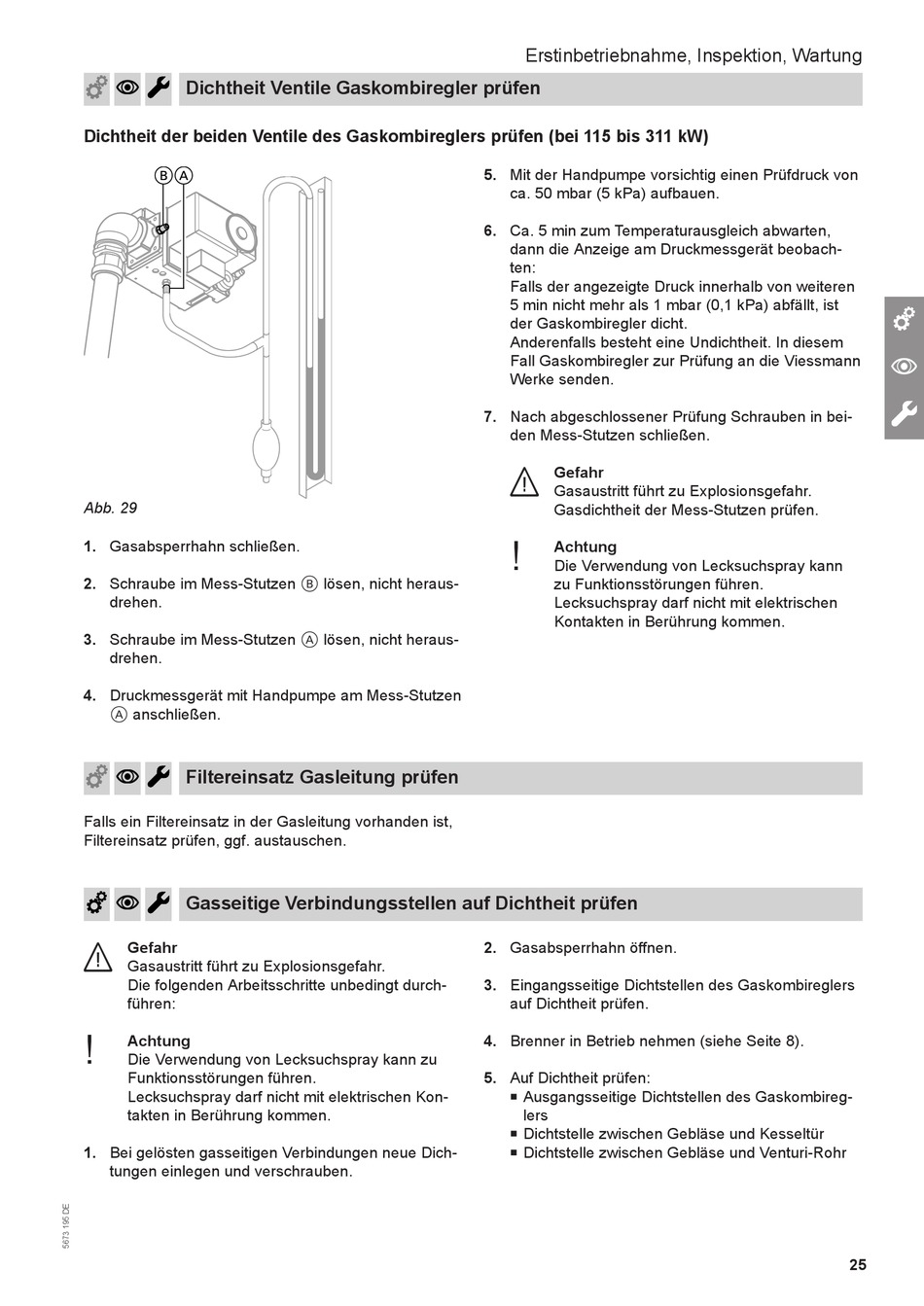

Abb. 29
1. Gasabsperrhahn schließen.
2. Schraube im Mess-Stutzen
drehen.
3. Schraube im Mess-Stutzen
drehen.
4. Druckmessgerät mit Handpumpe am Mess-Stutzen
anschließen.
A
Filtereinsatz Gasleitung prüfen
Falls ein Filtereinsatz in der Gasleitung vorhanden ist,
Filtereinsatz prüfen, ggf. austauschen.
Gasseitige Verbindungsstellen auf Dichtheit prüfen
Gefahr
Gasaustritt führt zu Explosionsgefahr.
Die folgenden Arbeitsschritte unbedingt durch-
führen:
!
Achtung
Die Verwendung von Lecksuchspray kann zu
Funktionsstörungen führen.
Lecksuchspray darf nicht mit elektrischen Kon-
takten in Berührung kommen.
1. Bei gelösten gasseitigen Verbindungen neue Dich-
tungen einlegen und verschrauben.
lösen, nicht heraus-
B
lösen, nicht heraus-
A
Erstinbetriebnahme, Inspektion, Wartung
5. Mit der Handpumpe vorsichtig einen Prüfdruck von
ca. 50 mbar (5 kPa) aufbauen.
6. Ca. 5 min zum Temperaturausgleich abwarten,
dann die Anzeige am Druckmessgerät beobach-
ten:
Falls der angezeigte Druck innerhalb von weiteren
5 min nicht mehr als 1 mbar (0,1 kPa) abfällt, ist
der Gaskombiregler dicht.
Anderenfalls besteht eine Undichtheit. In diesem
Fall Gaskombiregler zur Prüfung an die Viessmann
Werke senden.
7. Nach abgeschlossener Prüfung Schrauben in bei-
den Mess-Stutzen schließen.
Gefahr
Gasaustritt führt zu Explosionsgefahr.
Gasdichtheit der Mess-Stutzen prüfen.
!
Achtung
Die Verwendung von Lecksuchspray kann
zu Funktionsstörungen führen.
Lecksuchspray darf nicht mit elektrischen
Kontakten in Berührung kommen.
2. Gasabsperrhahn öffnen.
3. Eingangsseitige Dichtstellen des Gaskombireglers
auf Dichtheit prüfen.
4. Brenner in Betrieb nehmen (siehe Seite 8).
5. Auf Dichtheit prüfen:
Ausgangsseitige Dichtstellen des Gaskombireg-
■
lers
■ Dichtstelle zwischen Gebläse und Kesseltür
■ Dichtstelle zwischen Gebläse und Venturi-Rohr
25
