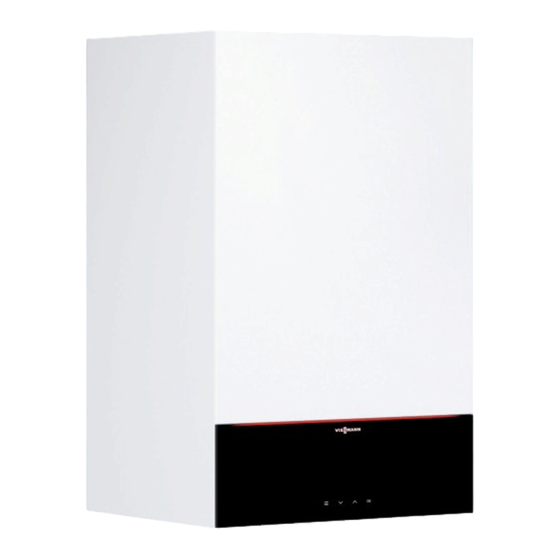

Viessmann VITODENS 200-W Bedienungsanleitung Für Den Anlagenbetreiber
Regelung mit 3,5-zoll-schwarz/weiß-display
Vorschau ausblenden
Andere Handbücher für VITODENS 200-W:
- Montage- und serviceanleitung (196 Seiten) ,
- Serviceanleitung (188 Seiten) ,
- Montageanleitung (156 Seiten)
Verwandte Anleitungen für Viessmann VITODENS 200-W
Inhaltszusammenfassung für Viessmann VITODENS 200-W
- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Regelung mit 3,5-Zoll-Schwarz/Weiss-Display VITODENS 200-W/222-W/222-F/242-F Bitte aufbewahren! 6172110 CH 9/2023...
- Seite 2 Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschliessen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden.
- Seite 3 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Arbeiten am Gerät Zusatzkomponenten, Ersatz- und Ver- schleissteile Einstellungen und Arbeiten am Gerät ■ nur nach den Vorgaben in dieser Achtung Bedienungsanleitung vornehmen. Komponenten, die nicht mit der Hei- Weitere Arbeiten am Gerät dürfen nur zungsanlage geprüft wurden, kön- von autorisierten Fachkräften durchge- nen Schäden an der Heizungsan-...
- Seite 4 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Abgasgeruch Bedingungen an den Aufstellraum Gefahr Gefahr Abgase können zu lebensbedro- Verschlossene Zuluftöffnungen füh- henden Vergiftungen führen. ren zum Mangel an Verbrennungs- Heizungsanlage ausschalten. luft. Dadurch kommt es zu unvoll- ■ Aufstellort belüften. ständiger Verbrennung und Bildung ■...
- Seite 5 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Abluftgeräte Gefahr Gleichzeitiger Betrieb des Heizkes- Bei Betrieb von Geräten mit Abluftöff- sels mit Geräten mit Abluftführung nungen ins Freie (Dunstabzugshauben, ins Freie kann durch Rückstrom Abluftgeräte, Klimageräte) kann durch von Abgasen lebensbedrohende die Absaugung ein Unterdruck entste- Vergiftungen zur Folge haben.
- Seite 6 Inhaltsverzeichnis Inhaltsverzeichnis 1. Haftung ........................ 2. Zuerst informieren Symbole ....................10 Fachbegriffe ................... 10 Bestimmungsgemässe Verwendung ............. 10 Produktinformation ................. 11 Zulässige Umgebungstemperaturen im Aufstellraum ......11 Lizenzinformationen ................11 Typenschild .................... 12 Erstinbetriebnahme ................12 Ihre Anlage ist voreingestellt ..............12 Tipps zum Energiesparen ..............
- Seite 7 Inhaltsverzeichnis Inhaltsverzeichnis Energie sparen bei langer Abwesenheit ..........29 „Urlaub“ einschalten ................. 29 ■ „Urlaub“ ändern ................30 ■ „Urlaub“ ausschalten ................ 30 ■ 7. Warmwasserbereitung Warmwassertemperatur ................ 31 Warmwasserbereitung ein- oder ausschalten (Betriebsprogramm) ..31 Einmalige Warmwasserbereitung ausserhalb des Zeitprogramms ..31 „Einmalladung Warmwasser“...
- Seite 8 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) 13. Instandhaltung Reinigung ....................51 Inspektion und Wartung ................. 51 Gerät ....................51 ■ Warmwasser-Speicher ............... 51 ■ Sicherheitsventil (Warmwasser-Speicher) .......... 51 ■ Trinkwasserfilter (falls vorhanden) ............51 ■ Beschädigte Anschlussleitungen ............52 14. Anhang Menü Übersicht ..................53 Übersicht Hauptmenü...
- Seite 9 Folgeschäden, die aus der Benutzung der Preisliste enthalten sind. in der Anlage integrierten WLAN-Schnittstelle oder den Für die Nutzung von Viessmann Apps gelten die jewei- entsprechenden Internet-Services entstehen. Es ligen Datenschutzbestimmungen und Nutzungsbedin- besteht keine Haftung für Schäden aus unsachgemäs- gungen.
- Seite 10 Zuerst informieren Symbole Symbol Bedeutung Verweis auf anderes Dokument mit weiter- führenden Informationen Arbeitsschritt in Abbildungen: Die Nummerierung entspricht der Reihen- folge des Arbeitsablaufs. Warnung vor Sach- und Umweltschäden Spannungsführender Bereich Besonders beachten. Bauteil muss hörbar einrasten. ■ oder Akustisches Signal ■...
- Seite 11 Zuerst informieren Bestimmungsgemässe Verwendung (Fortsetzung) Fehlgebrauch des Geräts bzw. unsachgemässe Bedie- nung (z. B. durch Öffnen des Geräts durch den Anla- genbetreiber) ist untersagt und führt zum Haftungsaus- schluss. Fehlgebrauch liegt auch vor, wenn Kompo- nenten des Heizungssystems in ihrer bestimmungsge- mässen Funktion verändert werden (z.
- Seite 12 Zuerst informieren Typenschild Das Typenschild des Wärmeerzeugers enthält Der QR-Code enthält die Zugangsdaten zum Regist- umfangreiche Produktinformationen und einen geräte- rierungs- und Produktinformationsportal und die 16- spezifischen QR-Code mit Kennzeichnung “i” als stellige Herstellnummer. direkten Einstieg zu produktspezifischen Informationen und zur Produktregistrierung im Internet. Erstinbetriebnahme Die Erstinbetriebnahme und Anpassung des Geräts an Als Betreiber einer neuen Feuerungsanlage sind Sie...
- Seite 13 Zuerst informieren Tipps zum Energiesparen Energie einsparen bei der Raumbeheizung ■ Um nicht benötigte Funktionen auszuschalten (z. B. Raumbeheizung im Sommer), stellen Sie das Überheizen Sie die Räume nicht. Jedes Grad Raum- Betriebsprogramm „AUS“ für die entsprechenden ■ temperatur weniger spart bis zu 6 % Heizkosten. Heizkreise ein: Siehe Seite 25.
- Seite 14 Zuerst informieren Tipps für mehr Komfort (Fortsetzung) Bedarfsgerechte Warmwasserbereitung Stellen Sie das Zeitprogramm für die Warmwasser- ■ bereitung so ein, dass Ihren Gewohnheiten entspre- chend immer ausreichend Warmwasser zur Verfü- gung steht: Siehe Seite 24. Beispiel: Sie benötigen morgens mehr Warmwasser als tagsüber.
- Seite 15 Prüfen Sie zur Bedienung über die App folgende Systemvoraussetzungen: Bedienung über Touchdisplay ■ Viessmann Anlage, die über Vitoconnect oder ein integriertes Kommunikationsmodul angebunden wer- Die Bedieneinheit ist mit einem Display ausgestattet. den kann. Tippen Sie für Einstellungen und Abfragen auf die vor- WLAN-Verbindung vom Router zur Regelung mit ■...
- Seite 16 Über die Bedienung Schaltflächen ■ Sie rufen das Hauptmenü auf. Spezielle Tastenkombinationen: ■ Sie gelangen einen Schritt zurück. ■ Von einem Menü direkt in die Systemübersicht: Sie wählen ein Menü oder stellen Werte ein. für ca. 3 s gedrückt halten. Sie bestätigen Ihre Auswahl oder speichern Internetverbindung einschalten: ■...
- Seite 17 Über die Bedienung Betriebsprogramm (Fortsetzung) Betriebsprogramm Funktion Warmwasserbereitung „Warmwasser“ „EIN“ Das Warmwasser wird nach den Vorgaben für die Warmwasser- temperatur und das Zeitprogramm aufgeheizt (siehe Kapitel „Warmwasserbereitung“). „Warmwasser“ „AUS“ Keine Warmwasserbereitung ■ Frostschutz des Warmwasser-Speichers ist aktiv. ■ Anlage „Gesamte Anlage“ „EIN“ Die Räume werden nach den Vorgaben für die Raumtemperatur ■...
- Seite 18 Schnellansicht Schnellansicht Sie können über die Schnellansicht den aktuellen Sta- Alle Schnellansichten oder -einstellungen sind direkt tus Ihrer Heizungsanlage abfragen sowie Schnellein- vom Homescreen abrufbar. stellungen durchführen. Übersicht Sie können in der Systemübersicht je nach Anlagen- Tippen Sie auf folgende Schaltflächen: ausstattung die wichtigsten Informationen direkt über den Homescreen abfragen oder einstellen.
- Seite 19 Schnellansicht Temperatur für aktuelles Temperaturniveau ändern Sie können den Temperatur-Sollwert für das aktuelle 2. OK zur Bestätigung Temperaturniveau ändern. Um diese Einstellung vorzunehmen, müssen Sie sich , um den Sollwert für das aktuelle Termpe- auf dem Homescreen befinden. raturniveau einstellen. Tippen Sie auf folgende Schaltflächen: 4.
- Seite 20 Schnellansicht WLAN-Status abrufen (Fortsetzung) Tippen Sie auf folgende Schaltflächen: für weitere Informationen für „WLAN“ , um das Menü zu verlassen. 2. OK zur Bestätigung Anlagendruck abrufen Sie können sich den Anlagendruck anzeigen lassen. , um das Menü zu verlassen. Um diese Einstellung vorzunehmen, müssen Sie sich auf dem Homescreen befinden.
- Seite 21 Zeitprogramme Vorgehensweise zur Einstellung eines Zeitprogramms Im Folgenden wird die Vorgehensweise für die Einstel- In den Zeitprogrammen geben Sie an, wie sich Ihre lung eines Zeitprogramms erläutert. Besonderheiten Heizungsanlage zu welchem Zeitpunkt verhalten soll. der einzelnen Zeitprogramme finden Sie in den jeweili- Dafür teilen Sie den Tag in Abschnitte ein, sogenannte gen Kapiteln.
- Seite 22 Zeitprogramme Zeitprogramme und Zeitphasen für Raumbeheizung (Fortsetzung) für „Heizkreis 1“ (gewünschter Heizkreis, 24. 2-mal OK zur Bestätigung falls mehrere Heizkreise vorhanden sind) für „Hinzufügen“ (weitere Zeitphase) 08. OK zur Bestätigung 26. OK zur Bestätigung für „Montag“ (gewünschter Wochentag) für den Startzeitpunkt „15“ (Stunde) 10.
- Seite 23 Zeitprogramme Zeitprogramme und Zeitphasen für Raumbeheizung (Fortsetzung) für „Kopieren nach“ Analog zu diesem Ablauf können weitere Zeitpro- gramme kopiert und übertragen werden: 18. OK zur Bestätigung Sie können Zeitprogramme für einen Heizkreis ■ gemeinsam auf einen anderen Heizkreis übertragen. 19. OK zur Bestätigung des Hinweises Kopieren Sie hierfür „Heizkreis 1“...
- Seite 24 Zeitprogramme Zeitprogramme und Zeitphasen für Raumbeheizung (Fortsetzung) für „Löschen“ 15. OK zur Bestätigung des Hinweises 14. OK zur Bestätigung ca. 3 s lang, um das Menü zu verlassen Zeitprogramme und Zeitphasen für Warmwasserbereitung Werkseitige Einstellung: 05:30 bis 22:00 Uhr für „Warmwasser“ Sie können das Zeitprogramm individuell nach Ihren Wünschen ändern.
- Seite 25 Raumbeheizung Heizkreis wählen Hinweis Falls die Heizkreise benannt worden sind, wird in den Im raumtemperaturgeführten Betrieb kann mit der Menüs der vergebene Name angezeigt. Regelung nur ein Heizkreis bedient werden. Daher ist Falls Sie mehrere Heizkreise bedienen, wählen Sie ■ die Heizkreisauswahl nicht vorhanden.
- Seite 26 Raumbeheizung Raumbeheizung ein- oder ausschalten… (Fortsetzung) 07. Bei Auswahl „Heizung“ gegebenenfalls 10. OK zur Bestätigung für gewünschten Heizkreis ca. 3 s lang, um das Menü zu verlassen. 08. OK zur Bestätigung für „EIN“ oder „AUS“ Heizkennlinie einstellen Die Heizkennlinie kann nur bei witterungsgeführtem für „Heizkennlinie“...
- Seite 27 Raumbeheizung Raumtemperatur vorübergehend anpassen (Fortsetzung) 06. OK zur Bestätigung 09. OK, um die Funktion einzuschalten. 07. Gegebenenfalls für gewünschten Heiz- 10. OK zur Bestätigung des Hinweises kreis oder „Alle Heizkreise“ ca. 3 s lang, um das Menü zu verlassen. 08. OK zur Bestätigung „Länger warm“...
- Seite 28 Raumbeheizung Raumtemperatur bei verlängerter Anwesenheit… (Fortsetzung) Hinweis Beispiel Falls bei der Erstinbetriebnahme von Ihrem Fachbe- trieb „Einfamilienhaus“ eingestellt wurde, wird die Für die Wochentage Montag und Dienstag sind jeweils Funktion „Tag(e) Zuhause“ für alle Heizkreise über- 2 Zeitphasen eingestellt. nommen. 8 10 12 14 16 18 20 22 24 8 10 12 14 16 18 20 22 24 8 10 12 14 16 18 20 22 24...
- Seite 29 Raumbeheizung Raumtemperatur bei verlängerter Anwesenheit… (Fortsetzung) 10. OK zur Bestätigung für die Dauer in Tagen um die Anzahl der Tage einzustellen, ab 14. OK zur Bestätigung wann „Tag(e) Zuhause“ beginnt: „0“ Heute 15. OK zur Bestätigung des Hinweises „1“ Morgen „2“...
- Seite 30 Raumbeheizung Energie sparen bei langer Abwesenheit (Fortsetzung) 04. OK zur Bestätigung 12. OK zur Bestätigung für „Urlaub“ für die Anzahl der Urlaubstage 06. OK zur Bestätigung 14. OK zur Bestätigung 07. Mit gewünschten Heizkreis wählen. 15. OK zur Bestätigung des Hinweises 08.
- Seite 31 Warmwasserbereitung Warmwassertemperatur Werkseitige Einstellung: 50 °C für „Warmwasser“ Hinweis 06. OK zur Bestätigung Aus hygienischen Gründen sollten Sie die Warmwas- sertemperatur nicht unter 50 °C einstellen. 07. OK zur Bestätigung von „Soll“ Tippen Sie auf folgende Schaltflächen: 08. Mit gewünschten Heizkreis wählen. 01.
- Seite 32 Warmwasserbereitung Erhöhte Trinkwasserhygiene Sie können das Trinkwasser im Warmwasser-Speicher Gefahr einmal pro Woche oder täglich für die Dauer einer Hohe Trinkwassertemperaturen können Verbrü- Stunde auf über 60 °C aufheizen. Die Funktion wird hungen zur Folge haben, z. B. falls die Warm- am eingestellten Zeitpunkt regelmässig ausgeführt.
- Seite 33 Weitere Einstellungen Helligkeit für Display einstellen Tippen Sie auf folgende Schaltflächen: 06. OK zur Bestätigung 01. Rufen Sie den Homescreen auf. für „Display“ für ca. 3 s gedrückt halten. 08. OK zur Bestätigung für „Einstellungen“ für gewünschten Wert 04. OK zur Bestätigung 10.
- Seite 34 Weitere Einstellungen „Uhrzeit“ und „Datum“ einstellen (Fortsetzung) 10. OK zur Bestätigung für die Minute für die Stunde 14. OK zur Bestätigung 12. OK zur Bestätigung ca. 3 s lang, um das Menü zu verlassen. Format für Uhrzeit einstellen Tippen Sie auf folgende Schaltflächen: 08.
- Seite 35 Weitere Einstellungen „Uhrzeit“ und „Datum“ einstellen (Fortsetzung) für das gewünschte Format: 12. OK zur Bestätigung ■ „TT.MM.JJ“ „MM/TT/JJ“ ca. 3 s lang, um das Menü zu verlassen. ■ „JJ-MM-TT“ ■ Sommer-/Winterzeit automatisch umstellen Tippen Sie auf folgende Schaltflächen: für „Uhrzeit“ 01.
- Seite 36 Low-Power-Funk ist eine drahtlose Verbindung zur Übertragung von Daten, z. B. über eine Fernbedie- nung. Ihr Fachbetrieb kann ihren Wärmeerzeuger mit Viessmann Zubehör über Low-Power-Funk verbinden. Bei witterungsgeführtem Betrieb können Sie Ihre Fern- 15. OK zur Bestätigung des Hinweises bedienung zur drahtlosen Datenübertragung über den Low-Power-Funk mit der Regelung verbinden.
- Seite 37 Weitere Einstellungen Internetzugriff ein- und ausschalten (Fortsetzung) 3. OK für ca. 3 s gedrückt halten. 5. Am Ende OK zur Bestätigung Ein Hinweis wird angezeigt. 6. OK zur Bestätigung des Hinweises 4. Folgen Sie den Anweisungen der App. ca. 3 s lang, um das Menü zu verlassen. Hinweis Die Zugangsdaten finden Sie auf dem Aufkleber.
- Seite 38 Abfragen Hilfetexte aufrufen Sie können zu einigen Anzeigen und Funktionen Hilfe- 2. OK zur Bestätigung texte aufrufen. zum Verlassen der Abfrage Tippen Sie auf folgende Schaltflächen: 1. Gegebenenfalls innerhalb des Menüs für „Hilfe“ Informationen abfragen Je nach Anlagenausstattung und vorgenommenen für ca.
- Seite 39 Abfragen Informationen abfragen (Fortsetzung) für„Verbrauch“ oder „Solarertrag“ wäh- lange drücken und Wert einstellen. len. 10. OK zur Bestätigung 6. OK zur Bestätigung lange drücken und Wert für Nachkomma- für gewünschten Zeitraum stelle einstellen. 8. OK zur Bestätigung 12. OK zur Bestätigung ca.
- Seite 40 5. Folgen Sie dem Link „Third-party Components Licenses“. 2. Verbinden Sie Ihr Endgerät mit dem WLAN „Viessmann-<xxxx>“. Eine Passwortabfrage erscheint. 3. Geben Sie den WPA2-Netzwerkschlüssel als Passwort für das WLAN „Viessmann-<xxxx>“ ein. Hinweis Den WPA2-Netzwerkschlüssel finden Sie auf dem Aufkleber: Siehe Kapitel „Internetzugriff ein- und ausschalten“.
- Seite 41 Abfragen Wartungsmeldungen abfragen Ihr Fachbetrieb kann Wartungszeitpunkte einstellen. 08. OK zur Bestätigung Beim Überschreiten dieser Wartungszeitpunkte wird Weitere Informationen zur Meldung werden ange- „Aktive Meldungen“ angezeigt. zeigt. Tippen Sie auf folgende Schaltflächen: 09. Notieren Sie die Wartungsnummer. Zum Beispiel: P.1 „Wartung nach Zeitintervall steht an“. 01.
- Seite 42 Abfragen Störungsmeldungen abfragen (Fortsetzung) Störungen ohne Brennerstörungen 10. Notieren Sie die Störungsnummer. Zum Beispiel: F.160 „Kommunikationsfehler CAN-BUS“. Tippen Sie auf folgende Schaltflächen: Sie ermöglichen dadurch dem Fachbetrieb eine bessere Vorbereitung und sparen gegebenenfalls 01. OK zur Bestätigung unnötige Fahrtkosten. für ca. 3 s gedrückt halten. für einen Schritt im Menü...
- Seite 43 Abfragen Meldungen quittieren (Fortsetzung) 7. OK zur Bestätigung des Hinweises Alle anstehenden Meldungen werden quittiert. Meldungslisten abfragen Tippen Sie auf folgende Schaltflächen: 6. OK zur Bestätigung Die Meldungen erscheinen in einer Liste. 1. Rufen Sie den Homescreen auf. für gewünschte Meldung für ca.
- Seite 44 Kaminfeger-Prüfbetrieb Kaminfeger-Prüfbetrieb Den Kaminfeger-Prüfbetrieb für die Abgasmessung Lassen Sie die Abgasmessung möglichst während der darf nur Ihr Kaminfeger bei der jährlichen Prüfung ein- Heizperiode durchführen. schalten. Kaminfeger-Prüfbetrieb einschalten Tippen Sie auf folgende Schaltflächen: 6. Folgen Sie den Anweisungen im Display. Falls der Prüfbetrieb möglich ist, wird der Brenner 1.
- Seite 45 Aus- und Einschalten Anlage ausschalten Wärmeerzeugung ausschalten mit Frostschutzüberwachung („Ausschalten“) Tippen Sie auf folgende Schaltflächen: ca. 3 s lang, um das Menü zu verlassen. 01. Rufen Sie den Homescreen auf. Hinweis Falls das Menü „Gesamte Anlage“ nicht vorhanden für ca. 3 s gedrückt halten. ist, nacheinander „Heizung“...
- Seite 46 Aus- und Einschalten Anlage einschalten Vitodens 200-W Vitodens 222-F und Vitodens 242-F Abb. 2 Hinweis Die Regelung kann unten oder oben angeordnet sein. Abb. 4 Beispiel mit Anschlüssen nach oben Gasabsperrhahn Füll- und Entleerungshahn Netzschalter Gasabsperrhahn Anlagendruck (Anzeige im Display) Füll- und Entleerungshahn...
- Seite 47 Aus- und Einschalten Anlage einschalten (Fortsetzung) 4. Prüfen Sie den Anlagendruck: ■ für „Anlagendruck“ Falls der angezeigte Druck niedriger als 1,0 bar ■ ist: Füllen Sie Wasser nach oder benachrichtigen Sie Ihren Fachbetrieb.
- Seite 48 Was ist zu tun? Räume zu kalt Ursache Behebung Der Wärmeerzeuger ist ausgeschaltet. Schalten Sie den Netzschalter ein: Siehe Seite 46. ■ Schalten Sie die Spannungsversorgung Ihrer Anlage ■ ein, z. B. an einer separaten Sicherung oder an ei- nem Hauptschalter. Falsche Einstellungen an der Regelung.
- Seite 49 Was ist zu tun? Räume zu warm Ursache Behebung Falsche Einstellungen an der Regelung. Prüfen und korrigieren Sie gegebenenfalls die Einstel- ■ Die Fernbedienung (falls vorhanden) oder der Raum- lungen: ■ temperaturregler (falls vorhanden) ist falsch einge- Betriebsprogramm: Siehe Seite 16. ■...
- Seite 50 Was ist zu tun? Warmwasser zu heiss Ursache Behebung Falsche Einstellungen an der Regelung. Prüfen und korrigieren Sie gegebenenfalls die einge- stellte Warmwassertemperatur: Siehe Seite 31. Die Hygienefunktion ist eingeschaltet. Warten Sie bis die Hygienefunktion beendet ist. Warmwassertemperatur bei solarer Warmwasserberei- Lassen Sie die Einstellung durch Ihren Fachbetrieb än- tung zu hoch eingestellt.
- Seite 51 Instandhaltung Reinigung Die Geräte können Sie mit einem handelsüblichen Haushaltsreiniger (kein Scheuermittel) reinigen. Die Oberfläche der Bedieneinheit können Sie mit einem Mikrofasertuch reinigen. Inspektion und Wartung Die Inspektion und Wartung einer Heizungsanlage sind Die regelmässige Wartung gewährleistet einen stö- durch das Gebäudeenergiegesetz und die Normen rungsfreien, energiesparenden, umweltschonenden DIN 4755, DVGW-TRGI 2018 und DIN EN 806-5 vor- und sicheren Heizbetrieb.
- Seite 52 Instandhaltung Beschädigte Anschlussleitungen Falls die Anschlussleitungen des Geräts oder des extern verbauten Zubehörs beschädigt sind, müssen diese durch Viessmann Anschlussleitungen ersetzt werden. Benachrichtigen Sie dazu Ihren Fachbetrieb.
- Seite 53 Anhang Menü Übersicht Hinweis Tippen Sie auf folgende Schaltflächen: Je nach Ausstattung Ihrer Anlage sind nicht alle der aufgeführten Anzeigen und Abfragen möglich. 1. Rufen Sie den Homescreen auf. für die gewünschte Information. Anlagenstatus Meldungen (falls vorhanden) Systemübersicht Brennerstatus Heizkreis 1 Temperaturniveau: Normal ■...
- Seite 54 Anhang Menü Übersicht (Fortsetzung) WLAN Verbindungsstatus SSID Signalstärke Anlagendruck Istwert Betriebsprogramm Erweitertes Menü Übersicht Hauptmenü Hinweis für ca. 3 s gedrückt halten. Je nach Ausstattung Ihrer Anlage sind nicht alle der aufgeführten Anzeigen und Abfragen möglich. für das gewünschte Menü. Tippen Sie auf folgende Schaltflächen: 1.
- Seite 55 Anhang Übersicht Hauptmenü (Fortsetzung) Schnellwahlen Nur bei witterungsgeführtem Betrieb oder Konstantbetrieb: Länger warm Heizkreis 1 oder Konstantbetrieb Weitere Heizkreise Nur bei witterungsgeführtem Betrieb oder Konstantbetrieb: Urlaub Heizkreis 1 Weitere Heizkreise Nur bei witterungsgeführtem Betrieb oder Konstantbetrieb: Tag(e) Zuhause Heizkreis 1 Weitere Heizkreise Einmalladung Warmwasser Termperaturniveaus...
- Seite 56 Anhang Übersicht Hauptmenü (Fortsetzung) WLAN SSID Signalstärke Status Zeitprogramme Heizung Heizkreis 1 Nur bei witterungsgeführtem Betrieb oder Konstantbetrieb: Weitere Heizkreise Warmwasser Warmwasser Zirkulationspumpe Hygieneprogramm Energiebilanz Verbräuche Aktueller Monat Gasverbrauch Heizung Gasverbrauch Warmwasser Gesamtgasverbrauch Stromverbrauch Vergangener Monat Gasverbrauch Heizung Gasverbrauch Warmwasser Gesamtgasverbrauch Stromverbrauch...
- Seite 57 Anhang Übersicht Hauptmenü (Fortsetzung) Information Gerätestatus Allgemein Anlagendruck Aussentemperatur Vorlauftemperatur Primärkreispumpe Drehzahl-Sollwert Primärkreispumpe Drehzahl-Istwert Abgastemperatur Brenner Brennerstarts Brennerbetriebsstunden Thermische Leistung Sammelstörmeldung Estrichprog. Umschaltventil Uhrzeit Datum Herstellnummer Heizkessel Herstellnummer Gerät Brenner Brenner Brennerbetriebsstunden Brennerstarts Brennermodulation Vorlauftemperatur Abgastemperatur Volumenstromsensor...
- Seite 58 Anhang Übersicht Hauptmenü (Fortsetzung) Information Heizkreis 1 Betriebsprogramm Betriebsstatus Raumtemperatur Raumtemperatur-Sollwert Reduziert Normal Nur bei witterungsgeführtem Betrieb oder Konstantbetrieb: Komfort Nur bei witterungsgeführtem Betrieb: Neigung Nur bei witterungsgeführtem Betrieb: Niveau Heizkreispumpe Vorlauftemperatur Vorlauftemperatur-Sollwert Nur bei witterungsgeführtem Betrieb oder Konstantbetrieb: Urlaub Nur bei witterungsgeführtem Betrieb oder Konstantbetrieb: Tag(e) Zuhause Nur bei witterungsgeführtem Betrieb oder Konstantbetrieb:...
- Seite 59 Anhang Übersicht Hauptmenü (Fortsetzung) Information Komm. Modul Komm. Modul Herstell-Daten MAC-Adresse Aktiviert Netzwerk Signalstärke DHCP aktiviert Ipv4 Adresse Ipv4 Subnetzmaske Standard Gateway Primärer DNS-Server Sekundärer DNS-Server Verbindung zum Backend Verbindung zum Netzwerk Gerätestatus Allgemein Brenner Heizkreis Warmwasser Solar WLAN Systeminformation Aktive Meldungen Meldungshistorie Fachbetrieb...
- Seite 60 Anhang Übersicht Hauptmenü (Fortsetzung) Einstellungen Nur bei witterungsgeführtem Betrieb: Heizkennlinie Heizkreis 1 Weitere Heizkreise Datum und Uhrzeit Datum Uhrzeit Displayhelligkeit Display Lightguide Sprache Low Power Funk Einheiten Temperatur/Länge Druck Werkseinstellungen Prüfbetrieb Begriffserklärungen Abschaltbetrieb Die Wärmeerzeugung ist ausgeschaltet. Falls alle Heizkreise und Warmwasserbereitung abge- schaltet sind: Nur Frostschutz des Wärmeerzeugers Hinweis und Warmwasser-Speichers ist aktiv.
- Seite 61 Anhang Begriffserklärungen (Fortsetzung) Jede Anlage wird von Ihrem Fachbetrieb an die örtli- chen Gegebenheiten angepasst und individuell ausge- legt. Betriebsprogramm Mit dem Betriebsprogramm legen Sie z. B. Folgendes fest: ■ Wie Sie Ihre Räume beheizen. ■ Ob Sie Trinkwasser erwärmen. Betriebsstatus Siehe „Zeitprogramm“.
- Seite 62 Anhang Begriffserklärungen (Fortsetzung) Bei dieser Betriebsweise können Sie mehrere Heiz- Bei Fussbodenheizung führt der reduzierte Heizbetrieb kreise über Ihre Regelung bedienen. nur bedingt zu einer Energieeinsparung (siehe „Fuss- bodenheizung“). Normaler Heizbetrieb Witterungsgeführter Heizbetrieb Für die Zeiträume, in denen Sie tagsüber zu Hause sind, beheizen Sie Ihre Räume je nach Betriebsweise Im witterungsgeführten Betrieb wird die Vorlauftempe- mit der normalen Raumtemperatur oder mit der norma-...
- Seite 63 Anhang Begriffserklärungen (Fortsetzung) Neigung Aussentemperatur in °C Abb. 6 Für Aussentemperatur 14 °C: − Fussbodenheizung: Neigung 0,2 bis 0,8 Niedertemperaturheizung: Neigung 0,8 bis 1,6 Anlage mit Vorlauftemperatur über 75 °C, Neigung 1,6 bis 2,0 Hinweis Eine zu hohe oder zu niedrige Einstellung von Neigung oder Niveau verursacht keine Schäden an Ihrer Hei- zungsanlage.
- Seite 64 Anhang Begriffserklärungen (Fortsetzung) Mischer Erwärmtes Heizwasser aus dem Wärmeerzeuger wird mit abgekühltem Heizwasser aus dem Heizkreis gemischt. Das so bedarfsgerecht temperierte Heizwas- ser wird mit der Heizkreispumpe in den Heizkreis gefördert. Damit der gewünschte Raumtemperatur- Sollwert erreicht wird, passt die Regelung über den Mischer die Vorlauftemperatur den verschiedenen Bedingungen an.
- Seite 65 Anhang Begriffserklärungen (Fortsetzung) Solltemperatur Siehe „Temperatur-Sollwert“. Sommerbetrieb In der wärmeren Jahreszeit können Sie den Heizbe- Die Anlage bleibt zur Warmwasserbereitung in Betrieb. trieb ausschalten. Die Raumbeheizung ist ausgeschaltet. Stellen Sie hierfür die Betriebsprogramme „Warmwas- ser“ „Ein“ und „Heizkreis“ „AUS“ ein. Speicherladepumpe Umwälzpumpe zur Erwärmung des Trinkwassers im Warmwasser-Speicher.
- Seite 66 Zapfstelle sehr schnell warmes Wasser zur Verfü- gung. Entsorgungshinweise Entsorgung der Verpackung Die Entsorgung der Verpackung Ihres Viessmann Pro- dukts übernimmt Ihr Fachbetrieb. Endgültige Ausserbetriebnahme und Entsorgung der Heizungsanlage Viessmann Produkte sind recyclingfähig. Komponen- ten und Betriebsstoffe Ihrer Heizungsanlage gehören nicht in den Hausmüll.
- Seite 67 Stichwortverzeichnis Stichwortverzeichnis Abfrage Ferienprogramm ändern..........28 – Betriebszustände............ 38 Ferienprogramm einschalten........29 – Hilfetexte..............38 Ferien zu Hause............13 – Informationen............38 Fertigstellungsanzeige..........12 – Störungsmeldung............ 41 Filter (Trinkwasser).............65 – Temperaturen............38 Frostschutz..............12 – Wartungsmeldung (Servicemeldung)...... 41 Frostschutzüberwachung........12, 45 Abgasmessung durch den Kamin-feger.....44 Funkverbindung zur Fernbedienung einschalten..
- Seite 68 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Nachttemperatur (reduzierte Vorlauftemperatur)..12 Störungsmeldung Neigung..............26 – Abfragen..............41 Neigung der Heizkennlinie......... 62 – Quittieren..............41 Netzschalter .............. 46 Stromausfall............... 12 Niveau................ 26 Symbole..............10 Niveau der Heizkennlinie........... 62 Systemübersicht öffnen..........18 Normale Raumtemperatur (Tagtemperatur)....12 Normaler Heizbetrieb..........12 Normale Vorlauftemperatur (Tagtemperatur)..... 12 Tage Zuhause ausschalten........
- Seite 69 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Winterzeit einstellen........... 35 Zeitphasen einstellen..........21 Winterzeitumstellung..........12 Zeitprogramm............13, 65 Witterungsgeführter Betrieb........65 – Energiesparen............13 WLAN.................36 – Komfort..............13 WLAN-Netzwerk............37 – Warmwasser-Komfortfunktion......... 24 WLAN-Verbindung..........36, 37 – Zirkulationspumpe...........24 Zeitprogramme............21 Zeitprogramm einstellen..........21 Zeitphase ändern............23 Zirkulationspumpe............66 Zeitphase löschen............23 – Energiesparen............13 Zeitphasen –...
- Seite 72 Zertifizierung Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Anlage wenden Sie sich bitte an Ihren Fachbetrieb. Fachbetriebe in Ihrer Nähe finden Sie z. B. unter www.viessmann.de im Internet. Viessmann (Schweiz) AG Industriestrasse 124 8957 Spreitenbach Telefon: 056 418 67 11...
