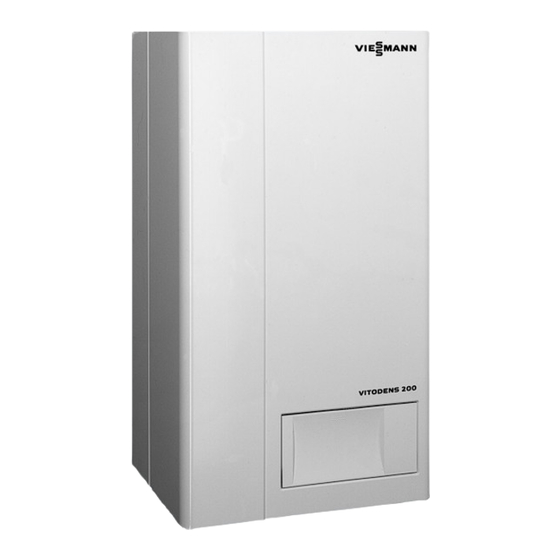

- Seite 1 Montageanleitung Vitodens 200 Typ WB2 Gas Brennwertkessel als Wandgerät Erdgas und Flüssiggas Ausführung Vitodens 200 5851 003 10/99...
-
Seite 2: Sicherheitshinweise
Wandgeräte bedürfen einer Anzeige oder werden. Erlaubnis nach den jeweils gültigen Für die Montage der kompletten landesrechtlichen Vorschriften. Anlage (Viessmann Systemtechnik) sind Montageanleitungen für Bei Einbau des Vitodens 200 in Naß Viessmann Zubehörteile verbindlich räumen (z. B. Bad oder Duschraum), (soweit im Lieferumfang vorhanden). -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Sicherheitshinweise ..............Allgemeine Informationen Über diese Montageanleitung . -
Seite 4: Allgemeine Informationen
Allgemeine Informationen Über diese Montageanleitung In der Montageanleitung werden folgende Signalworte und Symbole verwendet: ¨ Sicherheitshinweis! Kennzeichnet Informationen, deren Beachtung für die Sicherheit von Menschen und Sachwerten notwendig sind. ¨ Vorsicht! Kennzeichnet Handlungen, deren Ausführung aus Gründen der Sicherheit für Menschen und Sachwerte zu unterlassen sind. -
Seite 5: Anschlüsse Vorbereiten
Heizkessel Anschlüsse vorbereiten H Die heizwasserseitigen Anschlüsse und der Gasanschluß können bau seits vorbereitet werden. Lage und Größe der Anschlüsse siehe Abbil dung. Hinweis! Bei Aufstellung mit untergestelltem Speicher Wassererwärmer beträgt die erforderliche Raumhöhe 2 300 mm. H Elektrische Leitungen unter Putz verlegen (Empfehlung) und Leitungen im markierten Bereich (siehe Abb.) min. -
Seite 6: Wandmontage
Heizkessel Wandmontage Wandhalterung Montageanleitung Vorwand Montagerahmen ¨ Sicherheitshinweis! Die beigefügten Schrauben und Dübel sind nur für Beton geeignet. Bei anderen Baustoffen ist Befesti gungsmaterial für 100 kg Tragkraft zu verwenden. 1. Dübellöcher (∅ 10 mm) 1 bohren. 2. Wandhalterung 2 ausrichten und anschrauben. -
Seite 7: Anschlüsse Erstellen
Heizkessel Anschlüsse erstellen Abgasseitig Montageanleitung Abgassystem Kesselanschlußstück auf kürzestem Weg und zum Schornstein steigend (min. 3º) mit dem Schornstein durch Abgasrohre verbinden. Scharfe Knicke vermeiden. Abgasstutzen (lichte Weite) ∅ 110 mm. Zuluftrohr (lichte Weite) ∅ 151 mm (in Verbindung mit AZ System). Abb. -
Seite 8: Gasseitig
Heizkessel Anschlüsse erstellen (Fortsetzung) Gasseitig 1. Gasanschluß nach TRGI '86/96 bzw. TRF 1996 erstellen. Umstellung auf andere Gasart: Serviceanleitung Gasanschlußdruck Erdgas 20 mbar ........Flüssiggas 50 mbar . -
Seite 9: Heizwasserseitig
Heizkessel Anschlüsse erstellen (Fortsetzung) Heizwasserseitig 1. Heizungsanlage gründlich spülen (besonders bei Anschluß des Heiz kessels an eine vorhandene Anlage). 2. Dichtungen einlegen und Heizkessel anschließen. Kesselvor und rücklauf G 1½ ... . Anschluß... -
Seite 10: Kondenswasserseitig
Heizkessel Anschlüsse erstellen (Fortsetzung) Kondenswasserseitig Kondenswasserabflußleitung mit stetigem Gefälle verlegen. Das Kondenswasser aus der Abgas anlage (falls Abfluß vorhanden) zusam men mit dem Kondenswasser aus dem Heizkessel direkt oder (falls erforderlich) über eine Neutralisationseinrichtung (Zubehör) in das Abwassernetz einleiten. Hinweis! Zwischen Siphon und Neutralisations einrichtung muß... -
Seite 11: Elektrische Anschlüsse
Regelung Elektrische Anschlüsse Anschlußleitungen verlegen ¨ Sicherheitshinweis! Beim bauseitigen Verlegen und Befestigen der Anschlußleitungen darauf achten, daß die maximal zulässigen Temperaturen der Leitungen nicht überschritten werden. 1. Die aus der Wand kommenden Leitungen mit Leitungsbindern am Querbügel 1 befestigen. 2. Leitungen zur Regelung zwischen Haltearm 2 und Regelung 3 nach vorn ziehen. -
Seite 12: Übersicht Der Elektrischen Anschlüsse Und Steckverbinder
Im folgenden Abschnitt ist der Anschluß ausgewählter Zubehörteile beschrieben. Für die weitergehenden Montageschritte auch die den Zubehörteilen beiliegenden separaten Montageanleitungen beachten. Für die Montage der kompletten Anlage (Viessmann Systemtechnik) sind Montage anleitungen für Viessmann Zubehörteile (soweit im Lieferumfang vorhanden) verbindlich. -
Seite 13: Außentemperatursensor
Regelung Elektrische Anschlüsse (Fortsetzung) Außentemperatursensor witterungsgeführte Regelung 1. Kappe 1 abnehmen. 2. Gehäuseunterteil 2 befestigen (Leitungseinführung 3 nach unten). Hinweis! Außentemperatursensor an der Nord oder Nordwestwand 2 bis 2,5 m über dem Boden, bei mehrgeschossigem Gebäude etwa in der oberen Hälfte des zweiten Geschosses, anbringen. -
Seite 14: Anschlüsse Zubehör
Regelung Anschlüsse Zubehör Speichertemperatursensor 1. Sensor gemäß separater Montage anleitung in Speicher Wasser erwärmer einbauen. 2. Steckverbinder X 7 des Speichertemperatursensors in X 7 einstecken. 3. Zugentlastungsoberteil 1 anschrauben. Abb. 14 Speichertemperatursensor anschließen Wandmontagesockel witterungsgeführte Regelung Hinweis! Der Wandmontagesockel kann nur alternativ zum Fernbedienungs gerät WS/RS eingesetzt werden. -
Seite 15: Fernbedienungsgerät Ws/Rs
Regelung Anschlüsse Zubehör (Fortsetzung) Fernbedienungsgerät WS witterungsgeführte Regelung Fernbedienungsgerät RS Hinweis! Das Fernbedienungsgerät WS/RS kann 9 10 11 12 13 14 nur alternativ zum Wandmontagesockel eingesetzt werden. 1. Fernbedienungsgerät gemäß sepa rater Montageanleitung montieren. 2. Fernbedienungsgerät am Steck verbinder X 3 anschließen. 3. -
Seite 16: Dekamatik Hk
Die Dekamatik HK kann nur alternativ zu einem Erweiterungssatz für Heiz kreis mit Mischer eingesetzt werden. Zum Anschluß einer Dekamatik HK ist das Erweiterungsmodul Viessmann 2 Draht BUS erforderlich. 1. Dekamatik HK gemäß separater Montageanleitung montieren. 2. Dekamatik HK über Anschlußleitung (Best. -
Seite 17: Uhrenthermostat F
Regelung Anschlüsse Zubehör (Fortsetzung) Uhrenthermostat F Regelung für angehobenen Betrieb Hinweis! Der Uhrenthermostat F kann nur alter nativ zu einem Uhrenthermostat M eingesetzt werden. 1. Uhrenthermostat gemäß separater Montageanleitung montieren. 2. Brücke zwischen X 4.1 und X 4.2 entfernen. 3. Uhrenthermostat F am Steck verbinder X 4 anschließen. -
Seite 18: Anschluß Der Umwälzpumpen
Regelung Anschluß der Umwälzpumpen Hinweis! Heizkreispumpe, Kesselkreispumpe und Umwälzpumpe zur Speicher beheizung über bauseitige Leitungen (falls vorhanden) am Anschlußkasten für Umwälzpumpen anschließen. 1. Netzanschluß und BUS Anschluß (falls vorhanden) der jeweiligen Umwälzpumpe mit bauseitigen Leitungen erstellen. 2. Zugentlastungsoberteile Kesselkreispumpe anschrauben. 3. -
Seite 19: Netzanschluß Regelung
Regelung Netzanschluß Regelung ¨ Sicherheitshinweis! Bei den Arbeiten zum Netzanschluß die Anschlußbedingungen des örtlichen Energieversorgungsunternehmens und die ÖVE Vorschriften beachten! Die Zuleitung darf mit max. 16 A abgesichert sein. 1. Netzanschluß (230 V~ 50 Hz) über einen festen Anschluß erstellen. 2. -
Seite 20: Netzanschluß Zubehör
Regelung Netzanschluß Zubehör ¨ Sicherheitshinweis! Bei Aufstellung in Naßräumen darf der Netzanschluß von Zubehör nicht an der Regelung durchgeführt werden. Wird der Heizkessel außerhalb von Naßräumen aufgestellt, kann der Netzanschluß von Zubehörteilen direkt an der Regelung erfolgen. Dieser Anschluß wird mit dem Anlagenschalter geschaltet (max. -
Seite 21: Bedienteil Der Regelung Einsetzen
Regelung Bedienteil der Regelung einsetzen Hinweis! Die Regelung ist separat verpackt. 1. Regelungsgehäuse 1 in die seit lichen Führungen einsetzen und zurückschieben. Die elektrische Verbindung der Regelungsteile erfolgt dabei selbsttätig. Achtung! Kapillare des Manometers nicht abknicken. 2. Zugriffschutz 2 anschrauben. Abb. -
Seite 22: Anhang
Anhang Nach der Montage ... Checkliste Folgende Punkte prüfen (ankreuzen) und eventuelle Mängel beheben: j Elektrische Anschlüsse richtig ausgeführt? j Alle Anschlußleitungen so verlegt, zugentlastet und befestigt, daß ein einwandfreier Betrieb gewährleistet ist? j Speichertemperatursensor (falls vorhanden) richtig montiert und angeschlossen? j Aufkleber 1 mit Übersicht zur Bedienung von innen auf Abdeck... -
Seite 23: Technische Daten
Anhang Technische Daten Nenn Wärmeleistungsbereich 10 40 15 60 Gasanschlußdruck Erdgas mbar Flüssiggas mbar Max. zul Gasanschlußdruck mbar 57,5 57,5 Max. Prüfüberdruck mbar Anschlüsse Heizkessel Kesselvor und rücklauf 1½ 1½ Ausdehnungsgefäß Gasanschluß ½ ½ Zul. Betriebsüberdruck Prüfüberdruck Mindestanlagendruck Abgas Temperatur (brutto ) bei = 40/30 ºC ºC... - Seite 24 Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon: 0 64 52 70 0 Telefax: 0 64 52 70 27 80 www.viessmann.de...
