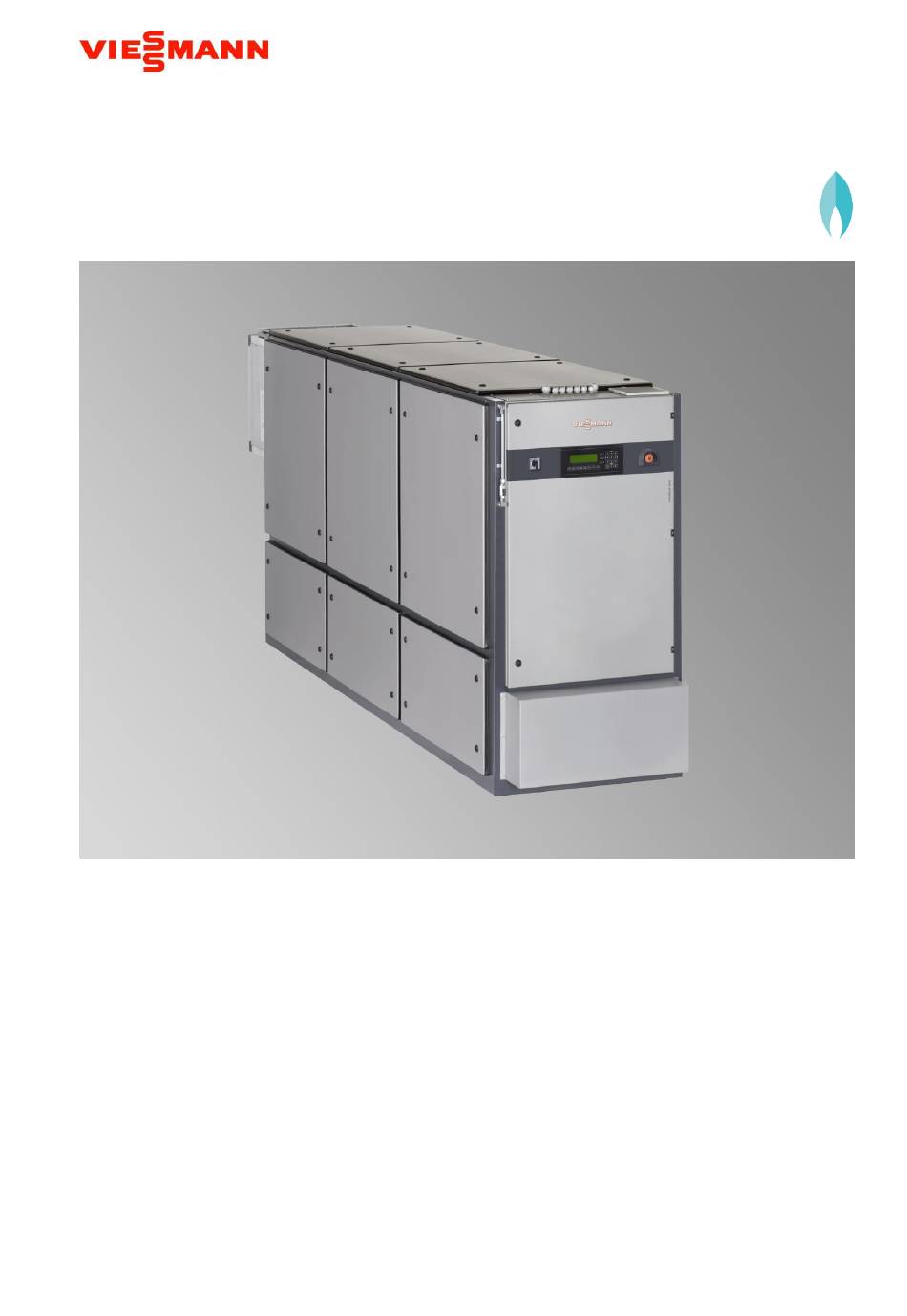

VITOBLOC 200
Blockheizkraftwerk - Strom und Wärme aus Erdgas
Hocheffizient durch Kraft-Wärme-Kopplung
Gesamtwirkungsgrad 90,6 %
Primärenergieeinsparung 28,0 %
Technische Beschreibung
VITOBLOC 200 Typ EM-134/202
Best.-Nr. 7727126
Blockheizkraftwerk für Erdgasbetrieb
entsprechend den Anforderungen der
EU-Gasgeräteverordnung und
EU-Maschinenrichtlinie
Elektrische Leistung 134 kW
Thermische Leistung 202 kW
Kraftstoffeinsatz 371 kW
5841427 DE 10/2019
Werbung
Verwandte Anleitungen für Viessmann VITOBLOC 200 EM-134
Inhaltszusammenfassung für Viessmann VITOBLOC 200 EM-134
- Seite 1 VITOBLOC 200 Blockheizkraftwerk - Strom und Wärme aus Erdgas Hocheffizient durch Kraft-Wärme-Kopplung Gesamtwirkungsgrad 90,6 % Primärenergieeinsparung 28,0 % Technische Beschreibung VITOBLOC 200 Typ EM-134/202 Best.-Nr. 7727126 Blockheizkraftwerk für Erdgasbetrieb entsprechend den Anforderungen der EU-Gasgeräteverordnung und EU-Maschinenrichtlinie Elektrische Leistung 134 kW Thermische Leistung 202 kW Kraftstoffeinsatz 371 kW 5841427 DE 10/2019...
- Seite 2 Technische Änderungen vorbehalten! Dies ist Teil der Originalbetriebsanleitung. HINWEIS! Durch stetige Weiterentwicklungen können Abbildungen, Mit diesem Symbol werden Hin- Funktionsschritte und technische Daten geringfügig ab- weise zur Erleichterung der Arbeit weichen. und für einen sicheren Betrieb ge- kennzeichnet. VITOBLOC 200 EM-134/202...
- Seite 3 Technische Daten ................16 Betriebsparameter BHKW-Modul ................16 Maße, Gewichte und Farben ..................21 Aufstellung ........................22 Start-Stopp-Verhältnis ....................22 Allgemeine Hinweise zu Planung und Betrieb ......24 Stichwortverzeichnis ..............25 Konformitätserklärung ..............26 Kurzanleitung ................. 27 VITOBLOC 200 EM-134/202...
- Seite 4 2016/426 und nach EU-Maschinenrichtlinie, durch schlechte Heizwasserqualität, Korrosion und Fertigung nach DIN ISO 9001. Kavitation durch Einbindung in den internen Motor- kühlwasserkreislauf. Werkprobelauf mit komplettem BHKW (Motor- Generator-Wärmetauscher-Schaltschrank) nach DIN 6280, Teil 15. Tab. 1 Grundlieferumfang Serienausstattung VITOBLOC 200 EM-134/202...
- Seite 5 Worten, dass, je niedriger der Primärenergiefaktor ist, dieser sich umso günstiger bei der Ermittlung des Schadstoffemissionen Jahres-Primärenergiebedarfs auswirkt. Je umwelt- schonender die eingesetzte Energieform und ihre Umwandlung, desto niedriger der Primärenergiefak- Emissionswerte nach Abgasreinigung siehe tor. Kap. 4 „Technische Daten“. VITOBLOC 200 EM-134/202...
- Seite 6 Erdgaszufuhr 100% (Heizwert) mechanische thermische Energie Energie Abgas- Sammel Motorblock wärme -rohr Abgas Motorkühlwasser wärme elektrische Verluste thermische Nutzenergie Nutzenergie mechanische Verluste Strahlungsverluste Abwärme 36,1 % 9,4 % 54,5 % Abb. 1 Energiebilanz des BHKW-Modul Vitobloc 200 EM-134/202 VITOBLOC 200 EM-134/202...
- Seite 7 Zündanlage die elektrische Energie für den Start- vorgang des Motors. Darüber hinaus versorgen die 2.1.8 Kupplung Batterien die Überwachungs- und Regelungsein- richtungen. Die Kupplung (Flanschkupplung) verbindet den Gas- 2.1.5 Verbrennungsluftfilter Otto-Motor mit dem Drehstrom-Synchron-Generator. Der Verbrennungsluftfilter filtert die dem Gas-Otto- Motor zugeführte Verbrennungsluft. VITOBLOC 200 EM-134/202...
- Seite 8 Alle Rohrverbindungen sind zur Schwingungsentkopp- lung mit Metallkompensatoren und flexiblen Schlauch- verbindungen versehen und als Flansch- oder flach- dichtende Schraubverbindungen ausgeführt. Wasser- führende Leitungen sind in Normstahl, die abgasfüh- renden Rohrleitungen sind einschließlich Schalldämp- fer in Edelstahl ausgeführt. VITOBLOC 200 EM-134/202...
- Seite 9 Länge max. 120 mm ● 4 Aufstellfüße (180 x 180 mm) zur Schallentkopp- lung ● Gasfilter Die Lieferung erfolgt als lose Beistellung zur bauseiti- gen Montage. Das Material befindet sich in einem Karton mit der Aufschrift „Material für Inbetriebnahme“. VITOBLOC 200 EM-134/202...
- Seite 10 Drehzahl sowie Geber für Verkabelung zum Schaltschrank. BHKW-Modul (Lieferumfang) Bauseitige Leistungen (Empfehlung) 34 (AGA) 33 (KO) 26 27 14 (HR) 15 (HV) PZA- SZA- TZA+ = 20..50 mbar LZA- 44 (GAS) PZA+ PZA- Abb. 2 Überwachungseinrichtungen VITOBLOC 200 EM-134/202...
- Seite 11 34 Abgasaustritt (AGA) 80 Ablüfter Lose Beistellung zur bauseitigen Montage 35 Katalysator 81 Abluft Optionale Ausstattung 36 Neutralisation 82 Zuluft 41 Lambda-Regelventil 83 Schalldämmhaube 42 Magnetventil HINWEIS! Für die sicherheitstechnische Ausrüs- tung des Heizkreis-Anschlusses nur baumustergeprüfte Teile einsetzen! VITOBLOC 200 EM-134/202...
- Seite 12 Fehler-Speicher zur unlöschbaren Aufzeichnung von kompletten Fehlerketten mit Betriebsparametern zur gezielten Störungsanalyse Schnittstelle DDC über RS 232 mit Protokoll 3964R (RK 512 entsprechend der bauseitigen Hard- und Software kundenseitig zusammenzustellen) – andere Schnittstellen auf Anfrage Betriebs- und Sammelstörmeldungen über potenzialfreie Kontakte Tab. 2 Komponenten des Schaltschrankes VITOBLOC 200 EM-134/202...
- Seite 13 U< U< U< U< Stromwandler NSHV Synchron- Abgang Netz Abgang BHKW-Modul Generator 400 V 50Hz 400 V 50Hz Verbraucher, Verbraucher, vorrangig zu Sicherung, 3-phasig versorgen Trenner, 3-phasig Abb. 4 Prinzipschaltbild der elektrischen Einbindung im Netzparallel- mit Netzersatzbetrieb VITOBLOC 200 EM-134/202...
- Seite 14 Netzstörung sicherstellen, können bei Netz- ausfall die Fehlermeldungen aus den bauseitigen Anlagensystemen wie Heizung oder Lüftung das BHKW zur Abschaltung, z. B. durch mangelnde Wärmeabnahme, bringen. In diesem Fall ist die übergeordnete Regelung mit einer separaten un- terbrechungsfreien Spannungsversorgung (USV) auszurüsten. VITOBLOC 200 EM-134/202...
- Seite 15 Mindestens einmal jährlich ist eine War- tung durchzuführen und das Kühlwas- ser spätestens nach 2 Jahren zu wech- seln. HINWEIS! Die erwartete Nutzungsdauer des BHKW-Moduls beträgt nicht weniger als 10 Jahre bei Berücksichtigung der re- gelmäßigen Wartungs- und Instandset- zungsarbeiten. VITOBLOC 200 EM-134/202...
- Seite 16 Der KWK-Deckungsanteil ist mit 1,0 angenommen. Der Nutzungsgrad nach EnergieStV ist definiert als Quotient aus Summe erzeugter thermischer und mechanischer Leistung zur Summe der eingesetzten Energien und der eingesetzten Hilfsenergien. Tab. 3 Betriebsparameter BHKW-Modul - Leistungen und Wirkungsgrade VITOBLOC 200 EM-134/202...
- Seite 17 4.1.3 Thermische Betriebsparameter Wärmeerzeugung (Heizung) Vitobloc 200 EM-134/202 Rücklauftemperatur vor Modul min./max. °C 60 / 75 Standard-Temperaturdifferenz Rücklauf/Vorlauf Vorlauftemperatur max. °C Heizwasser-Volumenstrom Standard m³/h Höchstzulässiger Betriebsdruck Druckverlust bei Standarddurchfluss im Modul Standard 0,15 Tab. 5 Thermische Betriebsparameter VITOBLOC 200 EM-134/202...
- Seite 18 Emissionswerte nach dem Katalysator bezogen auf trockenes Abgas Bei Einsatz des BHKW im Wohnbereich wird dringend empfohlen, 2 aufeinanderfolgende Abgasschalldämpfer vorzusehen, um den Anforderun- gen besonders schutzbedürftiger Räume (nachts 25 dB (A)) nachzukommen. Tab. 7 Betriebsparameter Emissionen BHKW-Modul VITOBLOC 200 EM-134/202...
- Seite 19 Beschaffenheit von Kraftstoff, Schmieröl, Kühlwasser, Heizungswasser siehe aktuelle Betriebsvorschrift! Füllmenge Schmieröl Frischöl-Zusatztank Kühlwasser Heizungswasser Gas-Anschlussdruck mbar 20 - 50 Gas-Anschlussdruck ist entsprechend DVGW-TRGI 1986/96 der Gas-Fließdruck am Beginn der Gasregelstrecke des Moduls Tab. 9 Betriebsstoffe und Füllmengen VITOBLOC 200 EM-134/202...
- Seite 20 Die steuerungstechnische Anwahl erfolgt allerdings potentialfrei aus der Modulsteuerung. Die Anwahl für den Netzersatzbetrieb erfolgt durch die externe Leittechnik nach erfolgtem bauseitigen Lastabwurf. Die Anwahl lässt sich auch automatisch modulintern realisieren, jedoch ohne Lastabwurfüberwachung. Tab. 10 Elektrische Anbindung - Kabelliste (Empfehlung) VITOBLOC 200 EM-134/202...
- Seite 21 VDE- und EVU-Vorschriften (Empfehlung siehe Tab. 5) Tab. 11 Abmessungen, Gewichte, Farben und Anschlüsse Abb. 5 Abmessungen und Anschlüsse der BHKW Module Vitobloc 200 EM-134/202 (Maße in mm); Die bereits montierte Lüfterbox kann für das Einbringen des Moduls demontiert werden VITOBLOC 200 EM-134/202...
- Seite 22 Stromzähler mit M-Bus- - Batterien Anbindung möglich. Der Zähler muss zusätzlich - Lambdasonden als Zubehör bestellt werden. durch kürzere Intervalle sind betriebsbedingt und Die Abluftventilatorbox kann für die Einbringung stellen kein Mangel dar. des BHKW-Moduls demontiert werden. Bei Bedarf VITOBLOC 200 EM-134/202...
- Seite 23 Zuluft Tab. 12 Aufstellmaße Abb. 6 Musteraufstellpläne – Darstellung ohne Armaturen und Sicherheitstechnik (Maße in mm) Sockel-Mindestmaße Vitobloc 200 EM-134/202 2.700 mm 1.050 mm 150 mm Abb. 7 BHKW mit Sockel ACHTUNG! Beim Aufstellen des BHKW Überhang des Rahmens über den Sockel beachten!
- Seite 24 Gewährleistungskonservierung durchzuführen. von mind. 250 mm zur Verhinderung von Abgasaus- ● Gewährleistungskonservierung spätestens 24 tritt aus dem Kondensatablauf vorzusehen. Wochen nach Auslieferung durchführen. ● Wasservorlagen sind so auszuführen, dass der Was- serstand kontrolliert und aufgefüllt werden kann. Die VITOBLOC 200 EM-134/202...
- Seite 25 Gewichte ..............21 Grundlieferumfang ............ 4 Grundrahmen ............8 Verrohrungen ............8 Heizung ..............24 Wärmeübertragersystem .......... 8 Wartung ..............24 Wartung und Instandsetzung ........15 Instandsetzung ............15 z-Zahl..............24 Kühlwasserwärmeübertrager ........8 Kupplung ..............7 VITOBLOC 200 EM-134/202...
- Seite 26 Konformitätserklärung Konformitätserklärung VITOBLOC 200 EM-134/202...
- Seite 27 Kurzanleitung Kurzanleitung VITOBLOC 200 EM-134/202...
