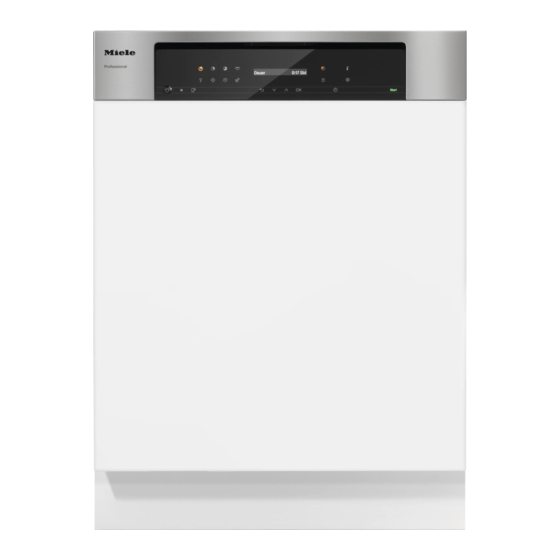

Miele PFD 102 i Installationsplan
Vorschau ausblenden
Andere Handbücher für PFD 102 i:
- Montageplan (2 Seiten) ,
- Installationsplan (76 Seiten)
Verwandte Anleitungen für Miele PFD 102 i
Inhaltszusammenfassung für Miele PFD 102 i
- Seite 13 de - Inhalt Installationshinweise....................... 14 Berechtigung zur Installation..................14 Anforderungen an die Umgebung ................. 14 Elektroanschluss ......................14 Wasseranschluss......................15 Geräte- und Einbaumaße....................17 Gerätemaße und Einbauskizzen ..................17 Frontplattenmaße ......................17 Anschlüsse........................18 Anschlüsse an der Geräterückseite................... 18 Anschlüsse bauseits......................18 Externe Dosierung ......................
-
Seite 14: Installationshinweise
In diesem Installationsplan sind die Maße des Gerätes, die techni- schen Daten und die bauseitigen Voraussetzungen für die Installation des Geschirrspülers beschrieben. Berechtigung zur Der Geschirrspüler darf nur durch den Miele Kundendienst, einen Installation Fachhändler oder eine entsprechend qualifizierte Fachkraft installiert und in Betrieb genommen werden. -
Seite 15: Wasseranschluss
de - Installationshinweise Wasseranschluss Schließen Sie den Geschirrspüler nur an ein vollständig entlüftetes Rohrleitungsnetz an. Ein kurzzeitig erhöhter Wasserdruck kann Bauteile des Geschirr- spülers beschädigen. Wasserzulauf Die Qualität des einlaufenden Wassers muss der Trinkwasservorgabe des jeweiligen Landes entsprechen, in dem der Geschirrspüler betrie- ben wird. - Seite 16 de - Installationshinweise Wasserablauf Der Geschirrspüler soll vorzugsweise an ein separates, bauseitiges Ablaufsystem angeschlossen werden. Wenn kein separater Anschluss vorhanden ist, empfehlen wir den Anschluss an einen Doppelkam- mer-Siphon. Für den Anschluss des Schlauches an das bauseitige Ablaufsystem verwenden Sie die im Beipack liegende Schlauchschelle. Der bauseitige Anschlussstutzen für den Ablaufschlauch kann für ver- schiedene Schlauchdurchmesser ausgelegt sein.
-
Seite 17: Geräte- Und Einbaumaße
- Geräte- und Einbaumaße Gerätemaße und Einbauskizzen PFD 102 i PFD 103 SCi Gerätetyp PFD 102 i PFD 103 SCi Frontplattenmaße Länge [mm] 500–654 540–694 Dicke [mm] 16–20 16–20 Gewicht [kg] 4–11 4–11... -
Seite 18: Anschlüsse
de - Anschlüsse Anschlüsse an der Geräterückseite Anschlüsse bauseits Elektroanschluss externe Dosierung, Anschluss Spannungsversorgung Potentialausgleich Abwasser Kalt- oder Warmwasser externe Dosierung, Anschluss Dosierschlauch * * mit Blindschraube verschlossen, der Dosierstutzen liegt dem Dosiermodul bei... -
Seite 19: Externe Dosierung
de - Anschlüsse Externe Dosierung Förderhöhe max. Dosierschlauch Länge, DOS-Modul bis Sauglanze Dosierschlauch Länge, Geräterückseite bis DOS-Modul Anschlusskabel Länge, Geräterückseite bis DOS-Modul Stellen Sie den Behälter neben dem Reinigungsautomaten auf den Fußboden oder in einen benachbarten Schrank. Der Behälter darf nicht auf dem Reinigungsautomaten oder oberhalb des Automaten ab- gestellt werden. -
Seite 20: Technische Daten
- Technische Daten Gerätetyp PFD 102 i PFD 103 SCi Maße und Gewichte Höhe [mm] Höhenverstellung [mm] Breite [mm] Tiefe [mm] Tiefe bei geöffneter Tür [mm] 1165 1205 Sockelrücksprung max. [mm] Gewicht [kg] Bodenbelastung max. 1000 1000 Emissionswerte Schallleistungspegel... -
Seite 21: Elektroanschluss
de - Technische Daten Elektroanschluss Standard Elektroanschluss Spannung 3N AC 400 V Frequenz [Hz] Absicherung Stecker Anschlusskabel Länge Anschlusskabel Querschnitt 5 x 2,5 Heizleistung [kW] Gesamtanschluss [kW] mögliche Spannungsvariante Spannung * AC 230 V Frequenz [Hz] Absicherung 10-16 Stecker Typ-F Anschlusskabel ** Länge Anschlusskabel Querschnitt 3 x 1,5... -
Seite 22: Wasserablauf
de - Technische Daten Wasserablauf Wassertemperatur max. [°C] Ablaufschlauch Länge Ablaufschlauch Länge max. Abpumphöhe max. Volumenstrom max. kurzzeitig [l/min] Schlauchinnendurchmesser [mm] Schlauchtülle bauseits ( x Länge) [mm] 22 x 30 Betriebsbedingungen Umgebungstemperatur [°C] +5 – +40 Relative Luftfeuchte: maximal bis 31 °C linear abnehmend bis 40 °C Höhe über NN bis max. - Seite 72 Miele d.o.o. Trgovina in servis Brnčičeva ulica 41 g, 1231 Ljubljana - Črnuče Telefon: 01 292 63 33 E-pošta: info@miele.si, Internet: www.miele.si Manufacturer: Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh, Germany Änderungen vorbehalten/2020-12-18 M.-Nr. 11 673 400 / 00...
