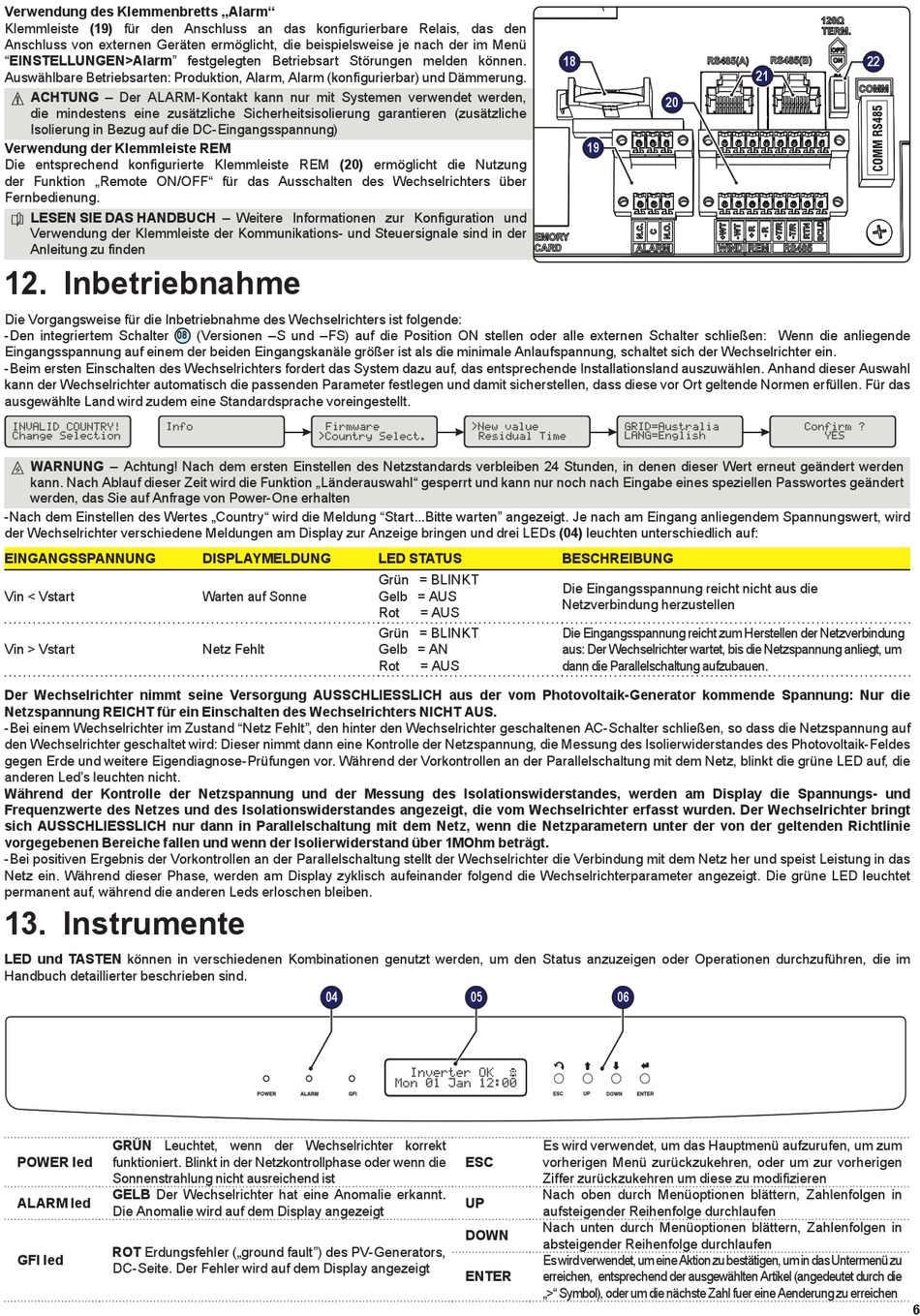

Verwendung des Klemmenbretts „Alarm"
Klemmleiste (19) für den Anschluss an das konfigurierbare Relais, das den
Anschluss von externen Geräten ermöglicht, die beispielsweise je nach der im Menü
"EINSTELLUNGEN>Alarm" festgelegten Betriebsart Störungen melden können.
Auswählbare Betriebsarten: Produktion, Alarm, Alarm (konfigurierbar) und Dämmerung.
ACHTUNG –
Der ALARM-Kontakt kann nur mit Systemen verwendet werden,
A
die mindestens eine zusätzliche Sicherheitsisolierung garantieren (zusätzliche
Isolierung in Bezug auf die DC-Eingangsspannung)
Verwendung der Klemmleiste REM
Die entsprechend konfigurierte Klemmleiste REM (20) ermöglicht die Nutzung
der Funktion „Remote ON/OFF" für das Ausschalten des Wechselrichters über
Fernbedienung.
LESEN SIE DAS HANDBUCH –
E
Verwendung der Klemmleiste der Kommunikations- und Steuersignale sind in der
Anleitung zu finden
12. Inbetriebnahme
Die Vorgangsweise für die Inbetriebnahme des Wechselrichters ist folgende:
-Den integriertem Schalter
08
Eingangsspannung auf einem der beiden Eingangskanäle größer ist als die minimale Anlaufspannung, schaltet sich der Wechselrichter ein.
-Beim ersten Einschalten des Wechselrichters fordert das System dazu auf, das entsprechende Installationsland auszuwählen. Anhand dieser Auswahl
kann der Wechselrichter automatisch die passenden Parameter festlegen und damit sicherstellen, dass diese vor Ort geltende Normen erfüllen. Für das
ausgewählte Land wird zudem eine Standardsprache voreingestellt.
WARNUNG –
Achtung! Nach dem ersten Einstellen des Netzstandards verbleiben 24 Stunden, in denen dieser Wert erneut geändert werden
B
kann. Nach Ablauf dieser Zeit wird die Funktion „Länderauswahl" gesperrt und kann nur noch nach Eingabe eines speziellen Passwortes geändert
werden, das Sie auf Anfrage von Power-One erhalten
-Nach dem Einstellen des Wertes „Country" wird die Meldung "Start...Bitte warten" angezeigt. Je nach am Eingang anliegendem Spannungswert, wird
der Wechselrichter verschiedene Meldungen am Display zur Anzeige bringen und drei LEDs (04) leuchten unterschiedlich auf:
EINGANGSSPANNUNG
Vin < Vstart
Vin > Vstart
Der Wechselrichter nimmt seine Versorgung AUSSCHLIESSLICH aus der vom Photovoltaik-Generator kommende Spannung: Nur die
Netzspannung REICHT für ein Einschalten des Wechselrichters NICHT AUS.
-Bei einem Wechselrichter im Zustand "Netz Fehlt", den hinter den Wechselrichter geschaltenen AC-Schalter schließen, so dass die Netzspannung auf
den Wechselrichter geschaltet wird: Dieser nimmt dann eine Kontrolle der Netzspannung, die Messung des Isolierwiderstandes des Photovoltaik-Feldes
gegen Erde und weitere Eigendiagnose-Prüfungen vor. Während der Vorkontrollen an der Parallelschaltung mit dem Netz, blinkt die grüne LED auf, die
anderen Led's leuchten nicht.
Während der Kontrolle der Netzspannung und der Messung des Isolationswiderstandes, werden am Display die Spannungs- und
Frequenzwerte des Netzes und des Isolationswiderstandes angezeigt, die vom Wechselrichter erfasst wurden. Der Wechselrichter bringt
sich AUSSCHLIESSLICH nur dann in Parallelschaltung mit dem Netz, wenn die Netzparametern unter der von der geltenden Richtlinie
vorgegebenen Bereiche fallen und wenn der Isolierwiderstand über 1MOhm beträgt.
-Bei positiven Ergebnis der Vorkontrollen an der Parallelschaltung stellt der Wechselrichter die Verbindung mit dem Netz her und speist Leistung in das
Netz ein. Während dieser Phase, werden am Display zyklisch aufeinander folgend die Wechselrichterparameter angezeigt. Die grüne LED leuchtet
permanent auf, während die anderen Leds erloschen bleiben.
13. Instrumente
LED und TASTEN können in verschiedenen Kombinationen genutzt werden, um den Status anzuzeigen oder Operationen durchzuführen, die im
Handbuch detaillierter beschrieben sind.
GRÜN Leuchtet, wenn der Wechselrichter korrekt
POWER led
funktioniert. Blinkt in der Netzkontrollphase oder wenn die
Sonnenstrahlung nicht ausreichend ist
GELB Der Wechselrichter hat eine Anomalie erkannt.
ALARM led
Die Anomalie wird auf dem Display angezeigt
ROT Erdungsfehler („ground fault") des PV-Generators,
GFI led
DC-Seite. Der Fehler wird auf dem Display angezeigt
Weitere Informationen zur Konfiguration und
(Versionen –S und –FS) auf die Position ON stellen oder alle externen Schalter schließen: Wenn die anliegende
DISPLAYMELDUNG
Warten auf Sonne
Netz Fehlt
04
LED STATUS
Grün = BLINKT
Gelb = AUS
Rot
= AUS
Grün = BLINKT
Gelb = AN
Rot
= AUS
05
Es wird verwendet, um das Hauptmenü aufzurufen, um zum
ESC
vorherigen Menü zurückzukehren, oder um zur vorherigen
Ziffer zurückzukehren um diese zu modifizieren
Nach oben durch Menüoptionen blättern, Zahlenfolgen in
UP
aufsteigender Reihenfolge durchlaufen
Nach unten durch Menüoptionen blättern, Zahlenfolgen in
DOWN
absteigender Reihenfolge durchlaufen
Es wird verwendet, um eine Aktion zu bestätigen, um in das Untermenü zu
ENTER
erreichen, entsprechend der ausgewählten Artikel (angedeutet durch die
„>" Symbol), oder um die nächste Zahl fuer eine Aenderung zu erreichen
18
20
19
BESCHREIBUNG
Die Eingangsspannung reicht nicht aus die
Netzverbindung herzustellen
Die Eingangsspannung reicht zum Herstellen der Netzverbindung
aus: Der Wechselrichter wartet, bis die Netzspannung anliegt, um
dann die Parallelschaltung aufzubauen.
06
22
21
6
