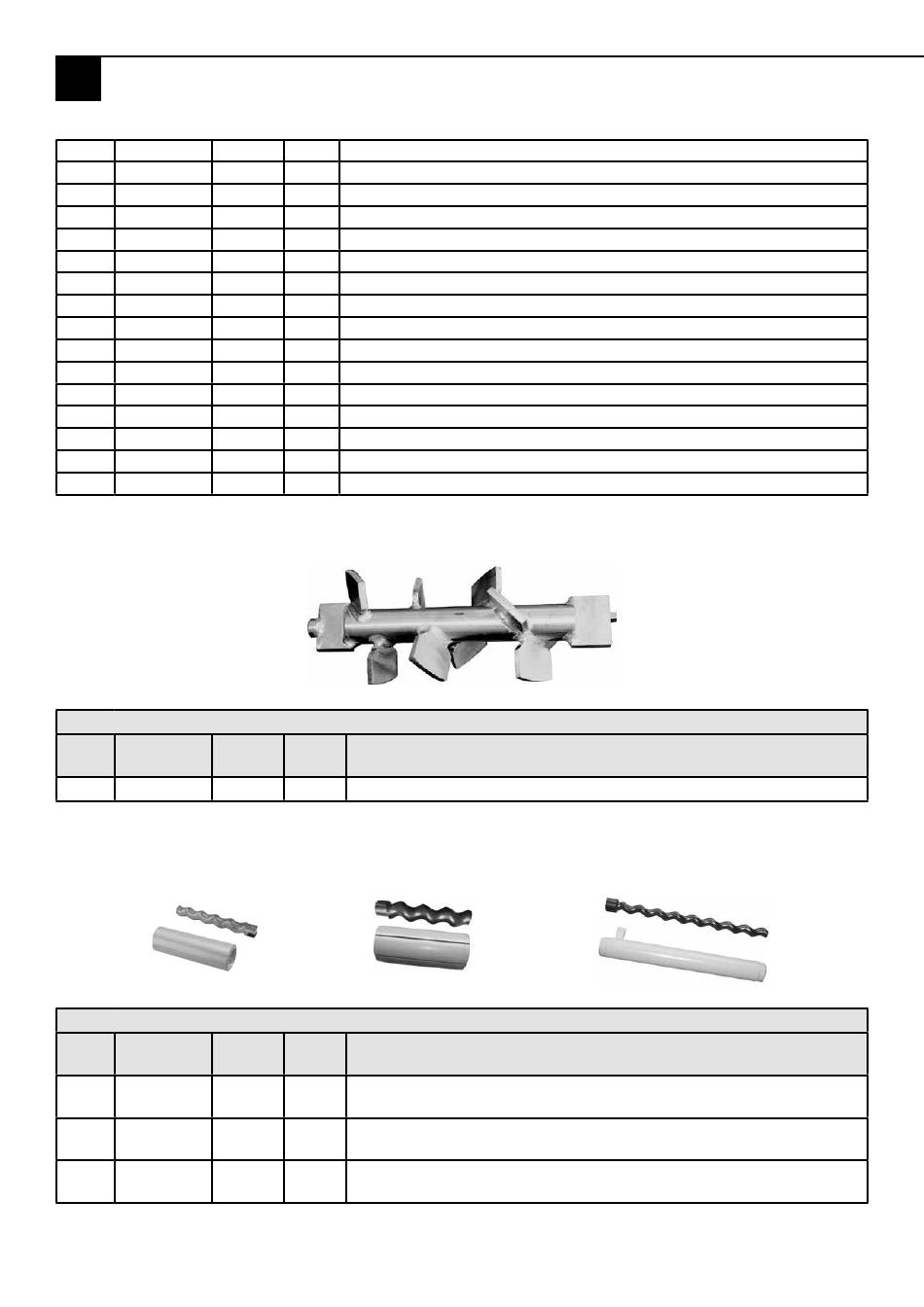

Pumpenwelle; Rotor/Stator - InoTec inoBEAM F30 Originalbetriebsanleitung

Kapitel 4 Aufbau und Funktion
DE
10004591
10036474
10016251
10011731
10015566
10004628 16,00
10004616
10005387
10005388
10040120
10004647 13,00
10004619
10005290
10042133
10043417
10006526

4.7.2 Pumpenwelle

Pos. Artikel-Nr. Einbau-
menge
1 10006177

4.7.3 Rotor/Stator

Bausatz „D"
Pos. Artikel-Nr. Einbau-
menge
1 10022552
2 10042509
3 10022887
4 10022522
5 10044018
6 10044019
Seite 24
1,00 Dose Montage-Gleitspray spezial/400 ml Dose
1,00 Stück Tüllengehäuse HAN 6 gewinkelt hoch, Grösse 44.27
1,00 Stück Stifteinsatz HAN 6E
1,00 Stück Kabelverschraubung M20 x 1,5, PA
1,00 Stück Gegenmutter M 25 x 1,5, Metall
Stück Stop Mutter M 8 verzinkt
1,00 Stück Mutter M 8 , DIN934
3,00 Stück Schraube M 8 x 30 verzinkt
1,00 Stück Schraube M 8 x 40 verzinkt
5,00 Stück Kontaktscheibe verzahnt, verzinkt, Ø 8,2 mm
Stück U-Scheibe 8,4 mm, verzinkt DIN125A
4,00 Stück Mutter M 8 A2 DIN934
4,00 Stück Senkschraube M 8 x 20, V4A DIN7991
1,00 Stück Flachdichtung für Saugflansch
1,00 Stück Motor Verbindungskabel, ohne Stecker
2,00 Stück Reduktion Metall M 25 x 1,5 - M 20 x 1,5
ME Bezeichnung
1 Stück Pumpenwelle
Bausatz „R"
Rotor/Stato je nach Pumpenbausatz und Anwendung
ME Bezeichnung
1 Stück Bausatz „D": Rotor D6-3 „Eco-Gold" Kopf gold gekennzeichnet
1 Stück Bausatz „D": Stator D6-3 „Eco-Gold" ohne Verdrehsicherung, Farbe gold
1 Stück Bausatz „R": Rotor R7-1,5
1 Stück Bausatz „R": Stator R7-1,5 (wf)
1 Stück Bausatz „HP": Rotor 2R6
1 Stück Bausatz „HP": Stator 2R6
Pumpenwelle
Bausatz „HP"
