Montage-, Bedienungs- und Wartungsanleitung
CONTROL ECOWATT Steuer- und Regelgerät

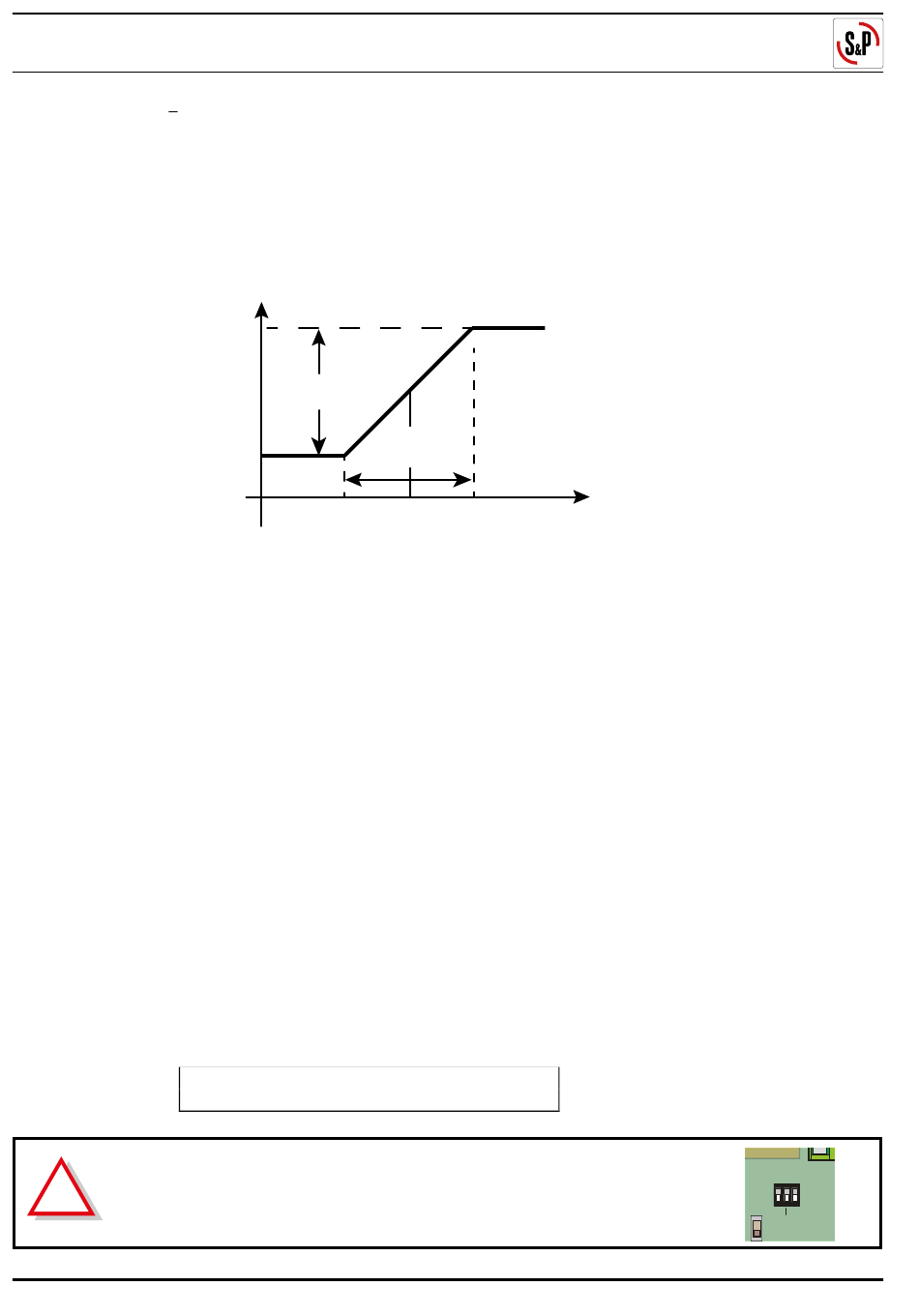

5.3.2 Betriebsart „Proportional"
Der CONTROL ECOWATT kann in diesem Modus bis zu drei analoge Eingangssignale (J6, J7 oder
J8) mit 4-20mA oder 0-10V verarbeiten. Z.B. Feuchte, CO2 Gehalt oder Temperatur.
Der CONTROL ECOWATT richtet sich hierbei nach einer Hauptführungsgröße.
Die Sensoren werden an die Eingänge S1(J6), S2(J7) und S3(J8) angeschlossen.
• Siehe auch Beispiele 3 + 4 auf Seite 14 + 15
In unserem Lieferprogramm stehen Ihnen folgende Fühler zur Verfügung:
Raum-CO2 Fühler, in ppm
Raum-Temp/Feuchte-Fühler, in C°, HR%
Kanal-CO2/Temp/Feuchte-Fühler, in ppm, C°, HR% (Regelsignal 0-10V)
Einstellungen vornehmen:
• Drücken Sie die Taste ▲ .
• „IN1 TYPE" erscheint im Display. Bei diesem Parameter wird die Führungsgröße für den Sensor 1
eingestellt. Mit den Tasten – oder + wählen Sie die gewünschte Führungsgröße aus.
Bitte beachten Sie, dass das Regelsignal mit dem des Sensors übereinstimmt.
• „OFF"
• „% (V)"
• „% (mA)"
• „CO2 (V)"
• „CO2 (mA)"
• „TEMP (V)"
• „TEMP (mA)"
Achten Sie immer darauf, dass die DIP-Schalter passend zum
!
verwendeten Eingangssignal eingestellt sind (0-10V oder 4-20mA)
Seite 8
Ausgabe
MAX
Drehzahl-
berich
MIN
IN
min
um den Kanal zu deaktivieren, sobald kein Sensor angeschlossen ist.
relative Luftfeuchte Sensor (HR%) am Kanal 1 mit 0-10V Regelsignal
(Werkseinstellung)
relative Luftfeuchte Sensor (HR%) am Kanal 1 mit 4-20mA Regelsignal
CO2 Sensor (ppm) am Kanal 1 mit 0-10V Regelsignal
CO2 Sensor (ppm) am Kanal 1 mit 4-20mA Regelsignal
Temperatursensor (°C) am Kanal 1 mit 0-10V Regelsignal
Temperatursensor (°C) am Kanal 1 mit 4-20mA Regelsignal
S1: 60
IN1 Type: %HR
S&P Sensoren verwenden ein 0-10V Signal.
Nutzbarer
Sensorbereich
(IN(+/-))
SOLLWERT
IN
max
(Regelsignal 0-10V)
(Regelsignal 0-10V)
PR-OUT: 80%
CONTROL ECOWATT
Eingabe
1
2
S1 S2 S3
FUSE
+
ID3 21
0V 20
ID2 19
0V 18
ID1 17
0V 16
INH 15
0V 14
NC2
OUTS 13
NO2
0V 12
C2
OUTM 11
0V 10
NC1
24V 9
NO1
IA3 8
C1
0V 7
24V 6
4-20mA
IA2 5
SW1
0V 4
IA1 IA3
24V 3
1
1
IA2
IA1 2
0-10V
2
2
0V 1
