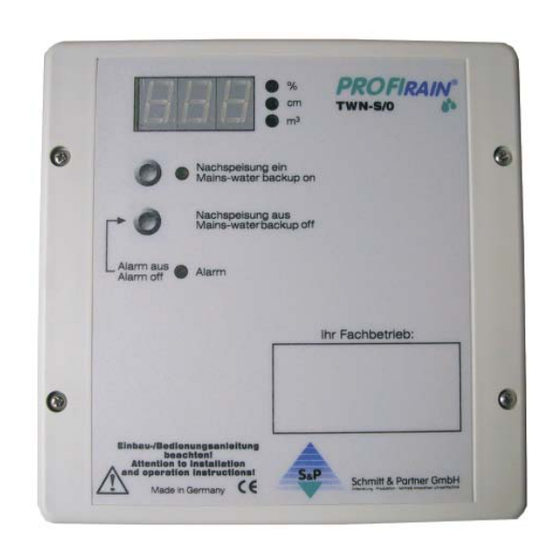

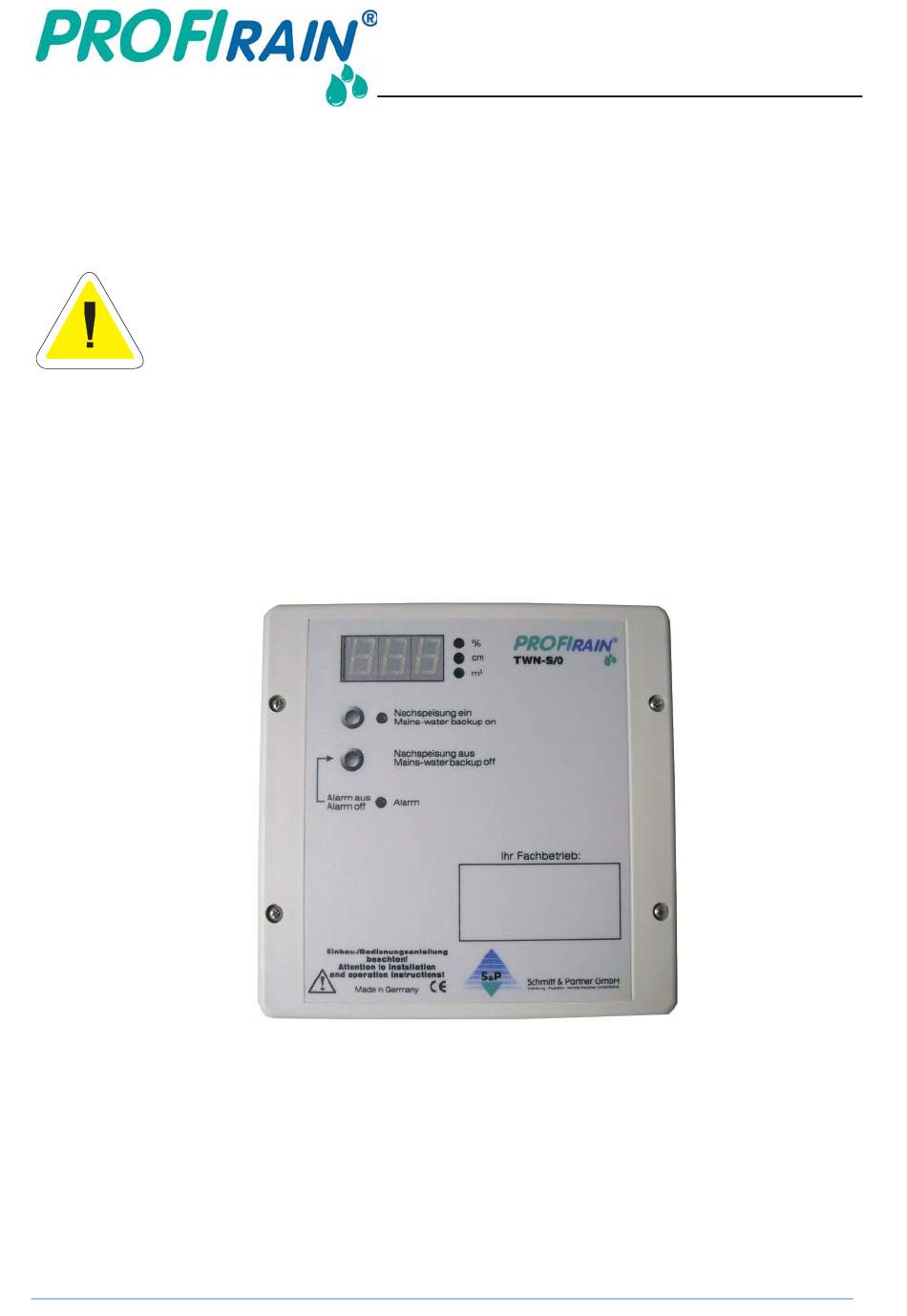

Vor Gebrauch lesen!
Alle Sicherheitshinweise beachten!
Am Einsatzort aufbewahren!
Diese Betriebsanleitung enthält wichtige Hinweise und Warnvermerke.
Bitte vor Einbau, elektrischem Anschluss und Inbetriebnahme die Betriebsanlei-
tung unbedingt lesen.
Weitere Betriebs- und Installationsanleitungen, die Komponenten/Zubehör des
RPM-S betreffen, sind zusätzlich zu berücksichtigen.
Für Schäden und Folgeschäden, die durch Nichtbeachtung dieser Anleitung
oder technischer Vorschriften und Empfehlungen entstehen, können wir keiner-
lei Haftung oder Gewährleistung übernehmen.
Stand: V 1.3 Dezember 2014
Technische Änderungen und Irrtümer vorbehalten.
Für Druckfehler wird keine Haftung übernommen.
PROFIRAIN - S & P GmbH
• Siemensstraße 28 • 63755 Alzenau • Telefon:
Betriebsanleitung Steuerung TWN-S 0
Betriebsanleitung Steuerung
0 60 23 /
99 32 24
• Telefax:
TWN-S 0
0 60 23 / 99 32 25
• e-mail:
info@profirain.de
1
1
