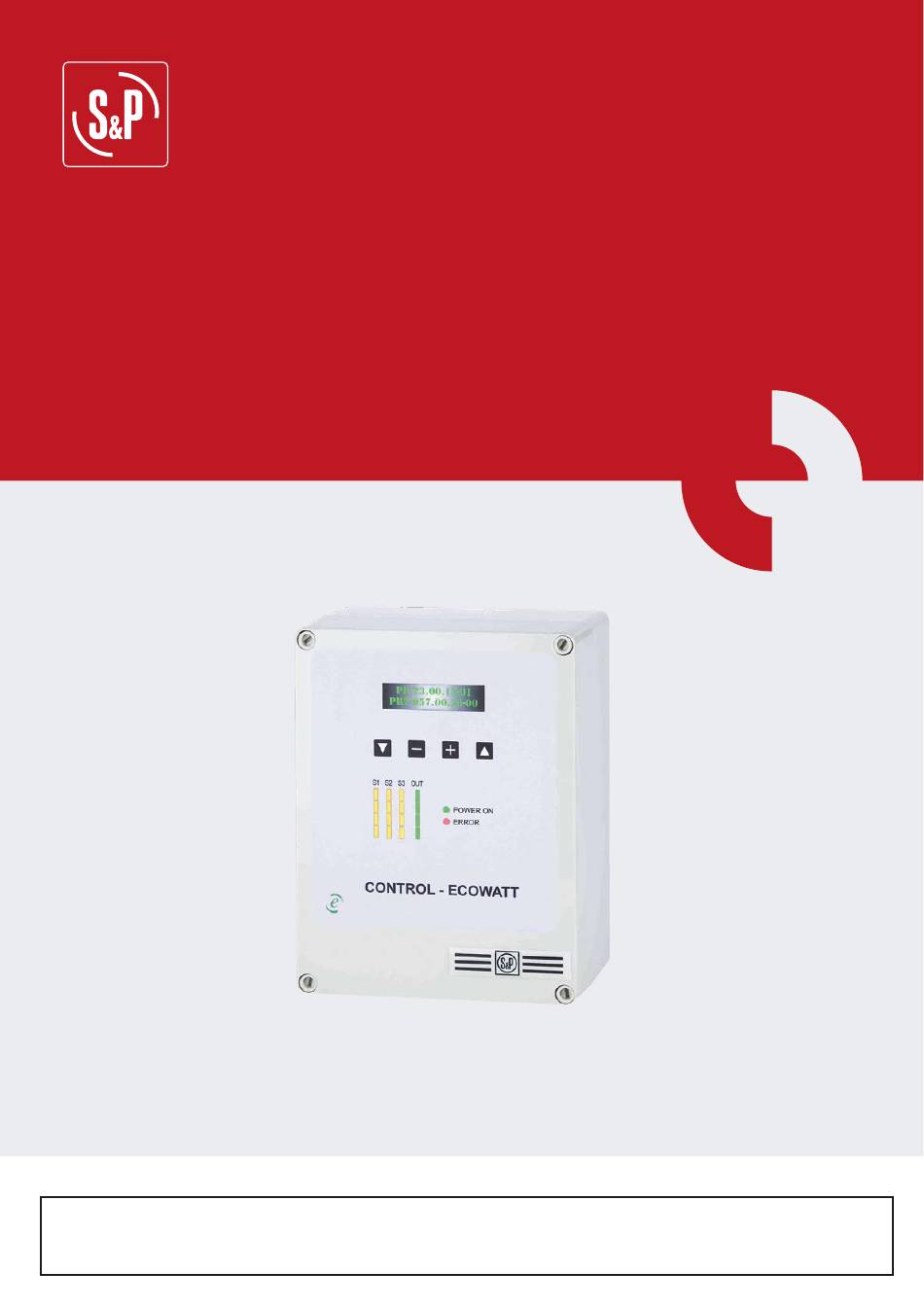

CONTROL ECOWATT
Steuer- und Regelgerät
Diese Bedienungsanleitung enthält technische Angaben und sicherheitsrelevante Hinweise.
Lesen Sie diese Anleitung vor der Montage und vor jeglicher Arbeit am Gerät aufmerksam durch!
S&P haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch verursacht werden.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für S&P CONTROL ECOWATT
Inhaltszusammenfassung für S&P CONTROL ECOWATT
- Seite 1 CONTROL ECOWATT Steuer- und Regelgerät Diese Bedienungsanleitung enthält technische Angaben und sicherheitsrelevante Hinweise. Lesen Sie diese Anleitung vor der Montage und vor jeglicher Arbeit am Gerät aufmerksam durch! S&P haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch verursacht werden.
- Seite 2 MONTAGE-, BEDIENUNGS- UND WARTUNGSANLEITUNG CONTROL ECOWATT STEUER- UND REGELGERÄT Differenzdruckmessumformer Raum-CO2 / Temperatur / Feuchte -Fühler Kanal- CO2 / Temperatur / Feuchte 0 - 10 V 0-10 V oder Mischgas -Fühler 0-10 V VENT ECOWATT CAB ECOWATT CRHB / CRVB ECOWATT...
-
Seite 3: Inhaltsverzeichnis
MONTAGE-, BEDIENUNGS- UND WARTUNGSANLEITUNG CONTROL ECOWATT STEUER- UND REGELGERÄT 1. Einleitung ..................................4 2. Bestimmungsgemäße Verwendung Daten ......................4 3. Sicherheitshinweise ..............................4 4. Beschreibung ................................5 4.1. Technische Spezifikationen ............................5 4.2. Betriebsarten ................................... 5 5. Montage und Inbetriebnahme ..........................5 5.1. -
Seite 4: Einleitung
Halten Sie Lagertemperaturen zwischen –10°C und +40°C ein. 2. BESTIMMUNGSGEMÄSSE VERWENDUNG DATEN Die Geräte der Serie CONTROL ECOWATT dienen zur Drehzahlregelung von EC-Ventilatoren mit 0-10 V Signaleingang und Frequenzumrichtern sowie Ventilatoren mit 1~ 230 V 50 Hz Motoren mit max. 4 A Stromaufnahme (Modell AC/4A). Es sind zusätzliche Sensoren (Zubehör) erforderlich. -
Seite 5: Beschreibung
• Montageort: -10°C bis 50°C und 30 bis 90%RH, ohne Kondensation 4.2. Betriebsarten Folgende Betriebsarten sind bei beiden Varianten des CONTROL ECOWATT möglich: • Proportional Integral (PI) Regelung mit analogem Eingangssignal (0-10V / 4-20mA) Diese Betriebsart ist einsetzbar für eine konstante Druckregelung. -
Seite 6: Anschlüsse
INH 15 0V 14 OUTS 13 MONTAGE-, BEDIENUNGS- UND WARTUNGSANLEITUNG 0V 12 OUTM 11 CONTROL ECOWATT STEUER- UND REGELGERÄT 0V 10 24V 9 IA3 8 0V 7 ACHTEN SIE IMMER DARAUF, DASS DIE DIP-SCHALTER PASSEND ZUM 24V 6 4-20mA VERWENDETEN EINGANGSSIGNAL EINGESTELLT SIND... -
Seite 7: Bedientasten Und Anzeigen
PROPORTIONAL Auswahl der Betriebsarten: • Nach dem ersten Einschalten des CONTROL ECOWATT wählen sie mit den Tasten ➕ / ➖ die gewünschte Betriebsart aus (Werkseinstellung PI). • Warten Sie ca. 10 Sekunden oder drücken Sie ▲ und im Display erscheinen dann die entsprechenden Betriebsanzeigen der Regelart. -
Seite 8: Betriebsart „Proportional Integral" (Konstant-Druck-Regelung)
MONTAGE-, BEDIENUNGS- UND WARTUNGSANLEITUNG CONTROL ECOWATT STEUER- UND REGELGERÄT 5.3.1. Betriebsart „Proportional Integral“ (Konstant-Druck-Regelung) (Werkseinstellung) Im PI-Betrieb lässt sich eine Konstant-Druck-Regelung in einem Kanalnetz realisieren. Der dafür benötigte Drucksensor ( z. B. Typ TDP-D) wird am Analogeingang S1 angeschlossen. • •Siehe auch Beispiele 1 + 2 auf Seite 13 + 14... -
Seite 9: Betriebsart „Proportional
CONTROL ECOWATT STEUER- UND REGELGERÄT 5.3.2. Betriebsart „Proportional“ Der CONTROL ECOWATT kann in diesem Modus bis zu drei analoge Eingangssignale (J6, J7 oder J8) mit 4-20mA oder 0-10V verarbeiten. Z.B. Feuchte, CO2 Gehalt oder Temperatur (auch gemischt). Der CONTROL ECOWATT arbeitet hier wie eine Trennverstärker, d.h. die höchste Sollwertabweichung der drei Eingänge wird als Ausgangssignal weitergegeben. - Seite 10 • •Drücken Sie die ▲ Taste um zum Parameter „IN1 (+/-)“ zu wechseln. Festlegung der Spreizung. Unter- oder überschreitet der Istwert den vorgegebenen Sollwert um den eingegebenen Wert der Spreizung, regelt der CONTROL ECOWATT den angeschlossenen Ventilator so, dass der Sollwert sich wieder einstellt.
-
Seite 11: Betriebsart „Min/Max
CONTROL ECOWATT STEUER- UND REGELGERÄT 5.3.3. Betriebsart „MIN/MAX“ Der CONTROL ECOWATT kann in dieser Betriebsart bis zu drei digitale Eingangssignale (J12, J13 oder J14) als Öffner (NC) oder Schließer (NO) verarbeiten. Eine Grund- und Bedarfslüftung kann realisiert werden. Wenn einer der drei Eingänge einen Befehl sendet, schaltet der CONTROL ECOWATT auf maximale Geschwindigkeit. -
Seite 12: Ändern Der Ausgangssignale
• Drücken Sie die ▲ Taste um zum Parameter „Slave-OUT“ zu wechseln. Mit diesem Parameter legen Sie die maximale Drehzahl, zwischen 50-150%, für den zweiten vom CONTROL ECOWATT gesteuerten Ventilator fest (Werkseinstellung: 100%). Ausgabe auf „SLAVE“ 0-10V, Anschlüsse 12 und 13 von J10... -
Seite 13: Anschlussmöglichkeiten (Beispiele)
MONTAGE-, BEDIENUNGS- UND WARTUNGSANLEITUNG CONTROL ECOWATT STEUER- UND REGELGERÄT 6. ANSCHLUSSMÖGLICHKEITEN (BEISPIELE) 1. Beispiel: Konstant-Druck-Regelung • S&P ECOWATT Ventilatorserien (Anschluss an 0V GND und 0-10V IN) Siehe auch entsprechende Bedienungsanleitung der Ventilatoren • Differenzdruckmessumformer DPA2500-D (oder TDP-D) CONTROL ECOWATT AC/DC IN = Eingangsignal 10 = 10 V Ausgang für... -
Seite 14: Frequenzumrichter
MONTAGE-, BEDIENUNGS- UND WARTUNGSANLEITUNG CONTROL ECOWATT STEUER- UND REGELGERÄT 2. Beispiel: Konstant-Druck-Regelung • Drehstrommotor 3~ 230/400 V 50 Hz oder 3~ 400/690 V 50 Hz • Frequenzumrichter (Anschluss an Ventilatormotor entnehmen Sie bitte der entsprechden Bedienungsaleitung) • Differenzdruckmessumformer TDP-D (DPA -2500 auch möglich) - Seite 15 MONTAGE-, BEDIENUNGS- UND WARTUNGSANLEITUNG CONTROL ECOWATT STEUER- UND REGELGERÄT 3. Beispiel: Proportional über Raumtemperatur oder Raumfeuchte geführt • S&P ECOWATT Ventilatorserien (Anschluss an 0V (GND) und 0-10V IN) Siehe auch entsprechende Bedienungsanleitung der Ventilatoren • Raumfühler SFT-A (N) für Feuchte und Raumtemperatur...
- Seite 16 MONTAGE-, BEDIENUNGS- UND WARTUNGSANLEITUNG CONTROL ECOWATT STEUER- UND REGELGERÄT 4. Beispiel: Proportional über Raumtemperatur oder Raumfeuchte geführt • Ventilator mit Einphasen-Wechselstrom-Motor (max. Stromaufnahme 4 A) und ausgeführten Thermokontaken hier am Beispiel TD-6000/400 • Motorschutzschalter MSD-2 • Raumfühler SFT-A für Feuchte und Raumtemperatur...
- Seite 17 MONTAGE-, BEDIENUNGS- UND WARTUNGSANLEITUNG CONTROL ECOWATT STEUER- UND REGELGERÄT 5. Beispiel: MIN/MAX Betrieb • S&P ECOWATT Ventilatorserien (Anschluss an 0V (GND) und 0-10V IN) Siehe auch entsprechende Bedienungsanleitung der Ventilatoren • Zeitschaltuhr ZSU-N(E) CONTROL ECOWATT AC/4A 230VAC N↓...
-
Seite 18: Arbeitsbereiche
MONTAGE-, BEDIENUNGS- UND WARTUNGSANLEITUNG CONTROL ECOWATT STEUER- UND REGELGERÄT 7. ARBEITSBEREICHE Eingänge: Sensor Einheit Messbereich Proportionalband Min. Max. Schritte Werkseinst. Schritte Werkseinst. Schritte Werkseinst. Druck 2500 ----- ---- 2000 2000 1000 1000 Temp. °C Ausgänge: Einheit Min. Max. Schritte Werkseinst. -
Seite 19: Ausgabe Potentialfreie Wechselkontakte
MONTAGE-, BEDIENUNGS- UND WARTUNGSANLEITUNG CONTROL ECOWATT STEUER- UND REGELGERÄT 8. AUSGABE POTENTIALFREIE WECHSELKONTAKTE Der CONTROL ECOWATT besitzt zwei Relais im Schaltkreis. Diese haben folgende Funktionen: 8.1. Relais 1 (J13) Schaltet zusammen mit der LED „ERROR“. Hier können Sie eine externe Alarmmeldung ausgeben. -
Seite 20: Werkseinstellungen Wiederherstellen
MONTAGE-, BEDIENUNGS- UND WARTUNGSANLEITUNG CONTROL ECOWATT STEUER- UND REGELGERÄT 10. WERKSEINSTELLUNGEN WIEDERHERSTELLEN Drücken Sie gleichzeitig die Tasten – und + für 5 Sekunden bis „RESET“ auf dem Display erscheint. Nun können Sie die Werkseinstellungen wiederherstellen. Restore defaults & Reset? Drücken Sie ➕ um den Vorgang auszuwählen Restore defaults &...
