Montage-, Bedienungs- und Wartungsanleitung
CONTROL ECOWATT Steuer- und Regelgerät

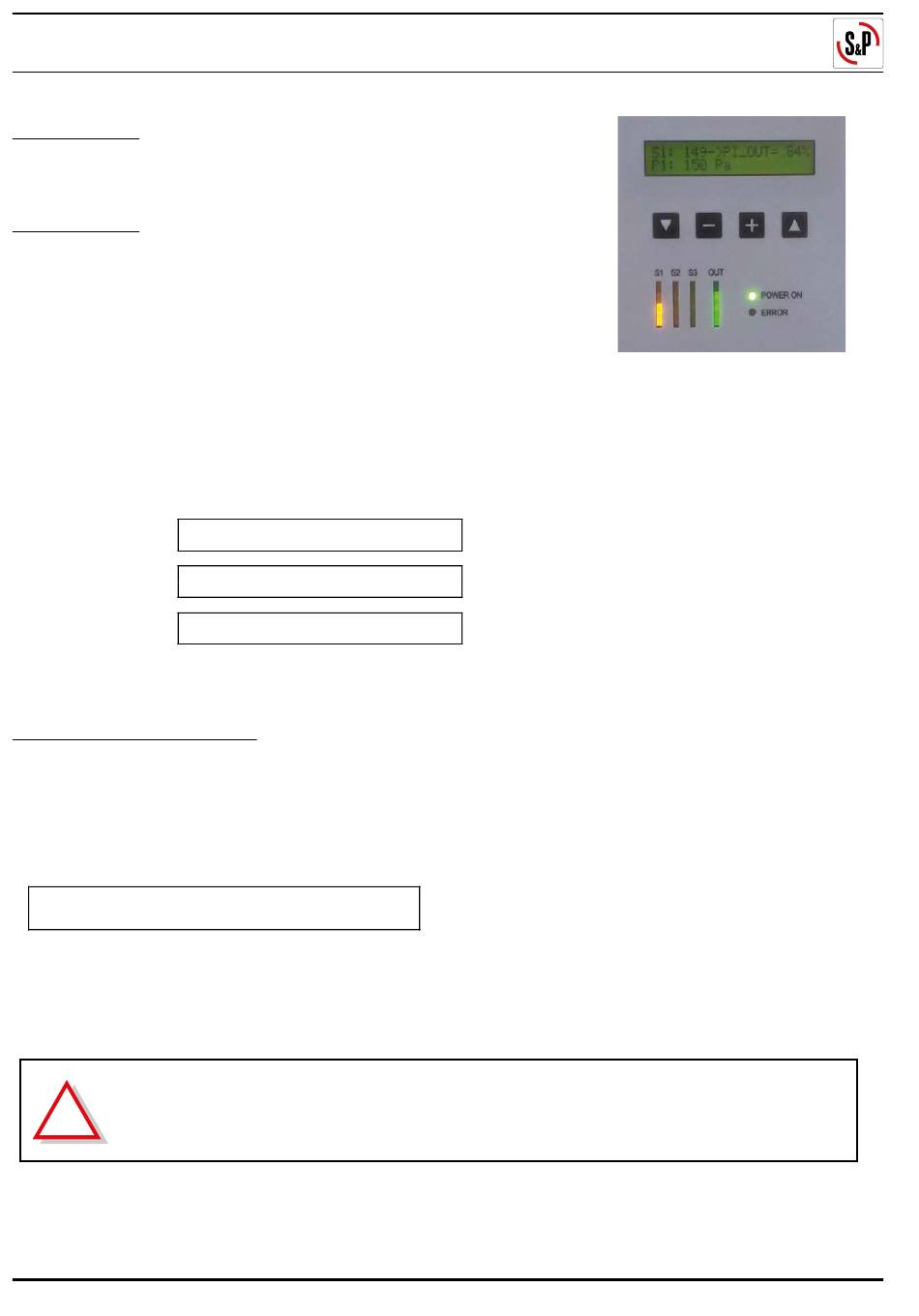

5.3 Bedientasten und Anzeigen
LED-Anzeigen
– ▲ und ▼ Wechseln zwischen den Parametern
– + und − Einstellungen ändern
LED-Anzeigen
– LED Anzeige des Eingangssignals der Sensoren S1, S2 und S3.
– LED Anzeige des Ausgangssignals oder der Ausgangs
spannung.
– Grüne LED „Power On". Leuchtet bei Netzspannung
– Rote LED „ERROR". Anzeige Funktionsfehler oder Maximalwert-
überschreitung.
5.3 Einstellung der Regelarten
Der CONTROL ECOWATT bietet drei Betriebsarten:
PI
PROPORTIONAL INTEGRAL
PROPORTIONAL
MIN
Auswahl der Betriebsarten
– Nach dem ersten Einschalten des CONTROL ECOWATT wählen sie mit den Tasten + / − die
gewünschte Betriebsart aus (Werkseinstellung PI).
– Warten Sie ca. 10 Sekunden oder drücken Sie ▲ und im Display erscheinen dann die
entsprechenden Betriebsanzeigen der Regelart.
S1: 150
P1: 150 Pa
Soll die Betriebsart erneut gewechseln werden, müssen Sie denCONTROL ECOWATT
!
ausschalten, nach kurzer Verweilzeit wieder einschalten und die Prozedur von vorne
beginnen.
Seite 6
MAX
PR-OUT:
50%
CONTROL ECOWATT
Anzeige im Betrieb (Beispiel Konstant Druck)
– S1:
Gemessener Ist-Wert
– PI_OUT:
Drehzahlausgabe in %
– P1:
Eingestellter Soll-Wert
www.solerpalau.de
