Montage-, Bedienungs- und Wartungsanleitung
CONTROL ECOWATT Steuer- und Regelgerät

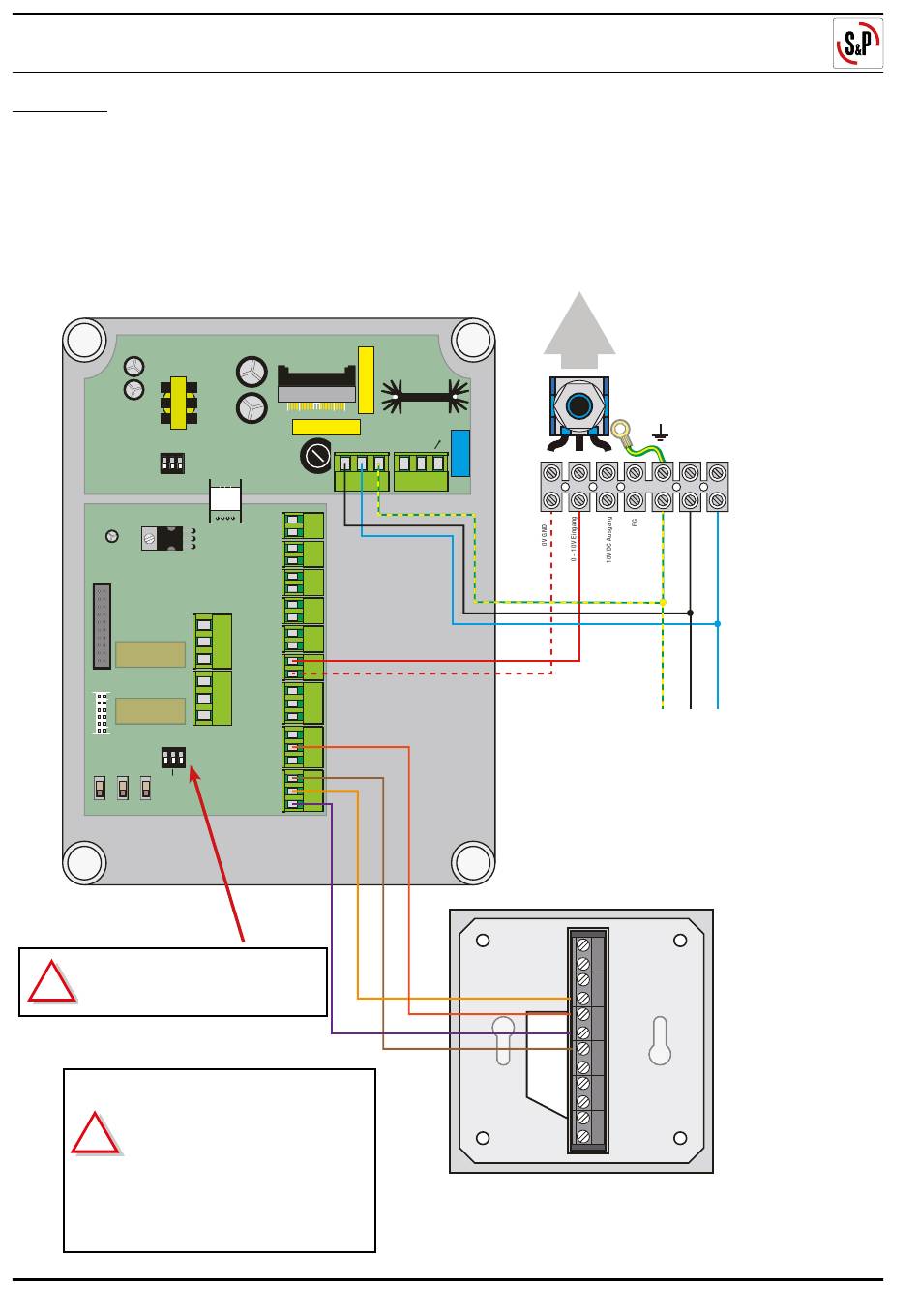

3. Beispiel:
Proportional über Raumtemperatur oder Raumfeuchte geführt
– S&P ECOWATT Ventilatorserien (Anschluss an 0V GND und 0-10V IN)
hier am Beispiel CAB ECOWATT
Siehe auch entsprechende Bedienungsanleitung der Ventilatoren
– Raumfühler SFT-A für Feuchte und Raumtemperatur
CONTROL ECOWATT AC/4A
NC2
NO2
C2
NC1
NO1
C1
4-20mA
SW1
IA1 IA3
1
1
1
IA2
0-10V
2
2
2
S1 S2 S3
Achten Sie auf die Stellung
!
der DIP-Schalter
*HINWEIS:
Bei einigen S&P ECOWATT
!
Modellen muss bei der
Verwendung eines externen
Sollwertstellers muss der
eingebaute Sollwertsteller
entfernt werden
Seite 14
L
N
PE
PE
ID3 21
0V 20
ID2 19
0V 18
ID1 17
0V 16
INH 15
0V 14
OUTS 13
0V 12
OUTM 11
0V 10
24V 9
IA3 8
0V 7
24V 6
IA2 5
0V 4
24V 3
IA1 2
0V 1
CONTROL ECOWATT
~
N↓
SFT-A
Temp 0...10V
rF/rH 0...10V
GND
24V AC/DC
CAB ECOWATT
L
N
L
PE
N
230V/50Hz
NETZANSCHLUSS
1
2
3
4
5
6
7
8
9
10
11
12
www.solerpalau.de
*
