Montage-, Bedienungs- und Wartungsanleitung

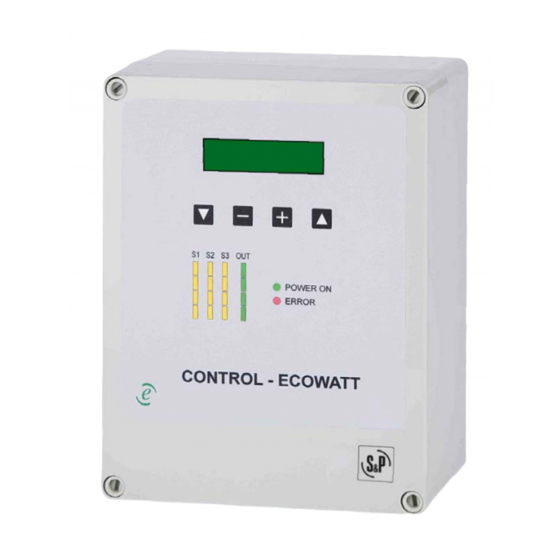

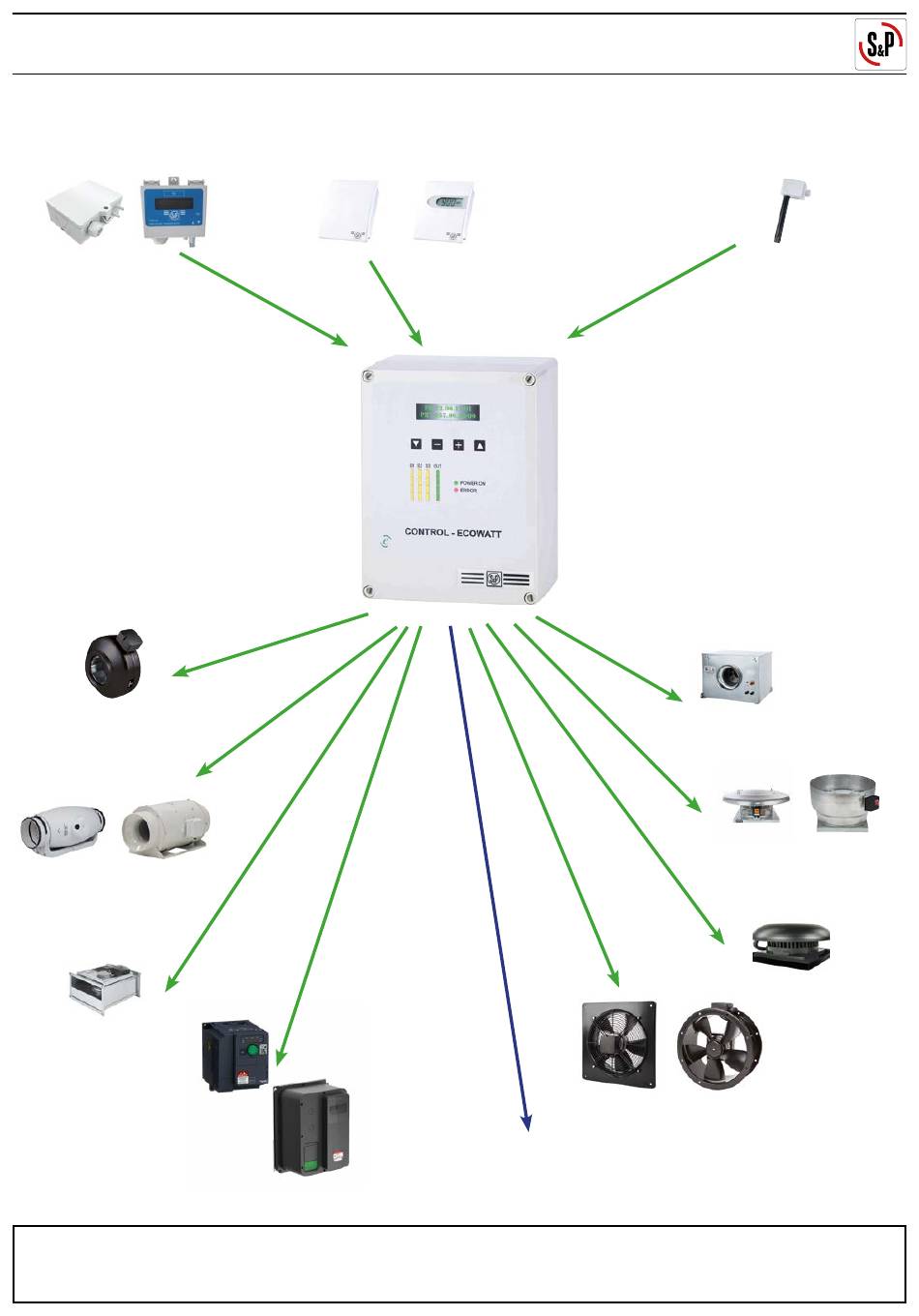

CONTROL ECOWATT Steuer- und Regelgerät
Differenzdruckmessumformer
Raum-CO2 / Temperatur / Feuchte -Fühler
Kanal- CO2 / Temperatur / Feuchte oder
0 - 10 V
0-10 V
Mischgas -Fühler
0-10 V
VENT ECOWATT
CAB ECOWATT
CRHB / CRVB ECOWATT
TD ECOWATT
TD-SILENT ECOWATT
TPSVB ECOWATT
ILB ECOWATT
HXBR ECOWATT
TXBR ECOWATT
1~ 230 V 50 Hz Wechselstrommotoren bis 4A
S&P Freqeuenz-
umrichter
(Nur Modell AC/4A)
Diese Bedienungsanleitung enthält technische Angaben und sicherheitsrelevante Hinweise.
Lesen Sie diese Anleitung vor der Montage und vor jeglicher Arbeit am Gerät aufmerksam durch!
S&P Deutschland GmbH haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch verursacht werden.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für S&P CONTROL ECOWATT
Inhaltszusammenfassung für S&P CONTROL ECOWATT
- Seite 1 Montage-, Bedienungs- und Wartungsanleitung CONTROL ECOWATT Steuer- und Regelgerät Differenzdruckmessumformer Raum-CO2 / Temperatur / Feuchte -Fühler Kanal- CO2 / Temperatur / Feuchte oder 0 - 10 V 0-10 V Mischgas -Fühler 0-10 V VENT ECOWATT CAB ECOWATT CRHB / CRVB ECOWATT...
-
Seite 2: Inhaltsverzeichnis
Montage-, Bedienungs- und Wartungsanleitung CONTROL ECOWATT Steuer- und Regelgerät 1. Transport, Lagerung .........................3 2. Bestimmungsgemäße Verwendung ....................3 3. Arbeitssicherheit ..........................3 4. Beschreibung ...........................4 4.1 Technische Spezifikationen ......................4 4.2 Betriebsarten ..........................4 5. Montage und Inbetriebnahme ......................4 5.1 Anschlüsse ...........................5 5.3 Bedientasten und Anzeigen ......................6 5.3 Einstellung der Regelarten ......................6... -
Seite 3: Transport, Lagerung
– Bitte transportieren Sie das Gerät originalverpackt. 2. Bestimmungsgemäße Verwendung Die Geräte der Serie CONTROL ECOWATT dienen zur Drehzahlregelung von EC-Ventilatoren mit 0-10 V Signaleingang und Frequenzumrichtern sowie Ventilatoren mit 1~ 230 V 50 Hz Motoren mit max. 4 A Stromaufnahme (Modell AC/4A). Es sind zusätzliche Sensoren (Zubehör) erforderlich. -
Seite 4: Beschreibung
IA1 2 0-10V 0V 1 S1 S2 S3 Achten Sie immer darauf, dass die wählbaren Arbeitsbereiche beim CONTROL ECOWATT mit den Arbeitsbereichen der Sensoren übereinstimmen. Z.B. PI-Regelung: 0 - 500 Pa am TDP-D am CONTROL ECOWATT Seite 4 CONTROL ECOWATT www.solerpalau.de... -
Seite 5: Anschlüsse
Montage-, Bedienungs- und Wartungsanleitung CONTROL ECOWATT Steuer- und Regelgerät 5.1 Anschlüsse • Signal Ein und -Ausgänge sind bei beiden Modellen gleich • Modell AC/4A hat zusätzlich einen Phasenanschnittsausgang (belastbar bis 4 Ampere) Die minimale Spannung zwischen 80V und 150V lässt sich mittels Microschaltern einstellen (Werkseinstellung: 80V). -
Seite 6: Bedientasten Und Anzeigen
PROPORTIONAL Auswahl der Betriebsarten – Nach dem ersten Einschalten des CONTROL ECOWATT wählen sie mit den Tasten + / − die gewünschte Betriebsart aus (Werkseinstellung PI). – Warten Sie ca. 10 Sekunden oder drücken Sie ▲ und im Display erscheinen dann die entsprechenden Betriebsanzeigen der Regelart. -
Seite 7: Betriebsart „Proportional Integral" (Konstant-Druck-Regelung)
Montage-, Bedienungs- und Wartungsanleitung CONTROL ECOWATT Steuer- und Regelgerät 5.3.1 Betriebsart „Proportional Integral“ (Konstant-Druck-Regelung) (Werkseinstellung) Im PI-Betrieb lässt sich eine Konstant-Druck-Regelung in einem Kanalnetz realisieren. Der dafür benötigte Drucksensor ( z. B. Typ TDP-D) wird am Analogeingang S1 angeschlossen. • Siehe auch Beispiele 1 + 2 auf Seite 12 + 13... -
Seite 8: Betriebsart „Proportional
CONTROL ECOWATT Steuer- und Regelgerät 5.3.2 Betriebsart „Proportional“ Der CONTROL ECOWATT kann in diesem Modus bis zu drei analoge Eingangssignale (J6, J7 oder J8) mit 4-20mA oder 0-10V verarbeiten. Z.B. Feuchte, CO2 Gehalt oder Temperatur. Der CONTROL ECOWATT richtet sich hierbei nach einer Hauptführungsgröße. - Seite 9 • Drücken Sie die ▲ Taste um zum Parameter „IN1 (+/-)“ zu wechseln. Festlegung der Spreizung. Unter- oder überschreitet der Istwert den vorgegebenen Sollwert um den eingegebenen Wert der Spreizung, regelt der CONTROL ECOWATT den angeschlossenen Ventilator so, dass der Sollwert sich wieder einstellt.
-
Seite 10: Betriebsart „Min/Max
Montage-, Bedienungs- und Wartungsanleitung CONTROL ECOWATT Steuer- und Regelgerät 5.3.3 Betriebsart „MIN/MAX“ Der CONTROL ECOWATT kann in dieser Betriebsart bis zu drei digitale Eingangssignale (J12, J13 oder J14) als Öffner (NC) oder Schließer (NO) verarbeiten. Eine Grund- und Bedarfslüftung kann realisiert werden. -
Seite 11: Ändern Der Ausgangssignale
MAX-OUTPUT: 100% • Drücken Sie die ▲ Taste um zum Parameter „Slave-OUT“ zu wechseln. Mit diesem Parameter legen Sie die maximale Drehzahl, zwischen 50-150%, für den zweiten vom CONTROL ECOWATT gesteuerten Ventilator fest (Werkseinstellung: 100%). Ausgabe auf „SLAVE“ 0-10V, Anschlüsse 12 und 13 von J10... -
Seite 12: Anschlussmöglichkeiten (Beispiele)
Montage-, Bedienungs- und Wartungsanleitung CONTROL ECOWATT Steuer- und Regelgerät 6. Anschlussmöglichkeiten (Beispiele) 1. Beispiel: Konstant-Druck-Regelung – S&P ECOWATT Ventilatorserien (Anschluss an 0V GND und 0-10V IN) hier am Beispiel VENT ECOWATT Siehe auch entsprechende Bedienungsanleitung der Ventilatoren – Differenzdruckmessumformer DPA2500-D (oder TDP-D) -
Seite 13: Frequenzumrichter
Montage-, Bedienungs- und Wartungsanleitung CONTROL ECOWATT Steuer- und Regelgerät 2. Beispiel: Konstant-Druck-Regelung – Drehstrommotor 3~ 230/400 V 50 Hz oder 3~ 400/690 V 50 Hz – Frequenzumrichter (Anschluss an Ventilatormotor entnehmen Sie bitte der entsprechden Bedienungsaleitung) – Differenzdruckmessumformer TDP-D CONTROL ECOWATT AC/DC... - Seite 14 Montage-, Bedienungs- und Wartungsanleitung CONTROL ECOWATT Steuer- und Regelgerät 3. Beispiel: Proportional über Raumtemperatur oder Raumfeuchte geführt – S&P ECOWATT Ventilatorserien (Anschluss an 0V GND und 0-10V IN) hier am Beispiel CAB ECOWATT Siehe auch entsprechende Bedienungsanleitung der Ventilatoren – Raumfühler SFT-A für Feuchte und Raumtemperatur...
- Seite 15 Montage-, Bedienungs- und Wartungsanleitung CONTROL ECOWATT Steuer- und Regelgerät 4. Beispiel: Proportional über Raumtemperatur oder Raumfeuchte geführt – Ventilator mit Einphasen-Wechselstrom-Motor (max. Stromaufnahme 4 A) und ausgeführten Thermokontaken hier am Beispiel TD-6000/400 – Motorschutzschalter MSE – Raumfühler SFT-A für Feuchte und Raumtemperatur...
- Seite 16 Montage-, Bedienungs- und Wartungsanleitung CONTROL ECOWATT Steuer- und Regelgerät 5. Beispiel: MIN/MAX Betrieb – S&P ECOWATT Ventilatorserien (Anschluss an 0V GND und 0-10V IN) hier am Beispiel CRVB ECOWATT Siehe auch entsprechende Bedienungsanleitung der Ventilatoren – Zeitschaltuhr ZSU-N(E) CONTROL ECOWATT AC/4A 230VAC ...
-
Seite 17: Arbeitsbereiche
Montage-, Bedienungs- und Wartungsanleitung CONTROL ECOWATT Steuer- und Regelgerät 7. Arbeitsbereiche Eingänge: Sensor Einheit Messbereich Proportionalband Min. Max. Schritte Werkseinst. Schritte Werkseinst. Schritte Werkseinst. Druck 2500 ----- ---- 2000 2000 1000 1000 Temp. °C Ausgänge: Einheit Min. Max. Schritte Werkseinst. -
Seite 18: Ausgabe Potentialfreie Wechselkontakte
Montage-, Bedienungs- und Wartungsanleitung CONTROL ECOWATT Steuer- und Regelgerät 8. Ausgabe potentialfreie Wechselkontakte Der CONTROL ECOWATT besitzt zwei Relais im Schaltkreis. Diese haben folgende Funktionen: 8.1 Relais 1 (J13) Schaltet zusammen mit der LED „ERROR“. Hier können Sie eine externe Alarmmeldung ausgeben. -
Seite 19: Montage-, Bedienungs- Und Wartungsanleitung Control Ecowatt Steuer- Und Regelgerät
Montage-, Bedienungs- und Wartungsanleitung CONTROL ECOWATT Steuer- und Regelgerät 10. „S1 ERROR“ Mögliche Ursachen für „S1 ERROR“ • Kein Fühler am Anschluss „S1“ • Fühler nicht korrekt verdrahtet (siehe Anschlussbeispiele) • Ist die korrekte Betriebsart eingestellt? • Betriebsart „Proportional“ • Sind nicht belegete, analoge Eingänge deaktiviert? •... -
Seite 20: Konformitätserklärung
Montage-, Bedienungs- und Wartungsanleitung CONTROL ECOWATT Steuer- und Regelgerät 13. Konformitätserklärung EU Declaration of Conformity (DoC) The manufacturer S&P Sistemas de Ventilación S.L.U C/Llevant , 4 08150-Parets del Vallès-Barcelona declares that the DoC is issued under its sole responsibility and belongs to the following product:...
