Hantelstange; Curl-Stange; Adapterscheiben; Gewichtsscheiben (5 Lb, 2,27 Kg) - Bowflex SelectTech 2080 Aufbauanleitung

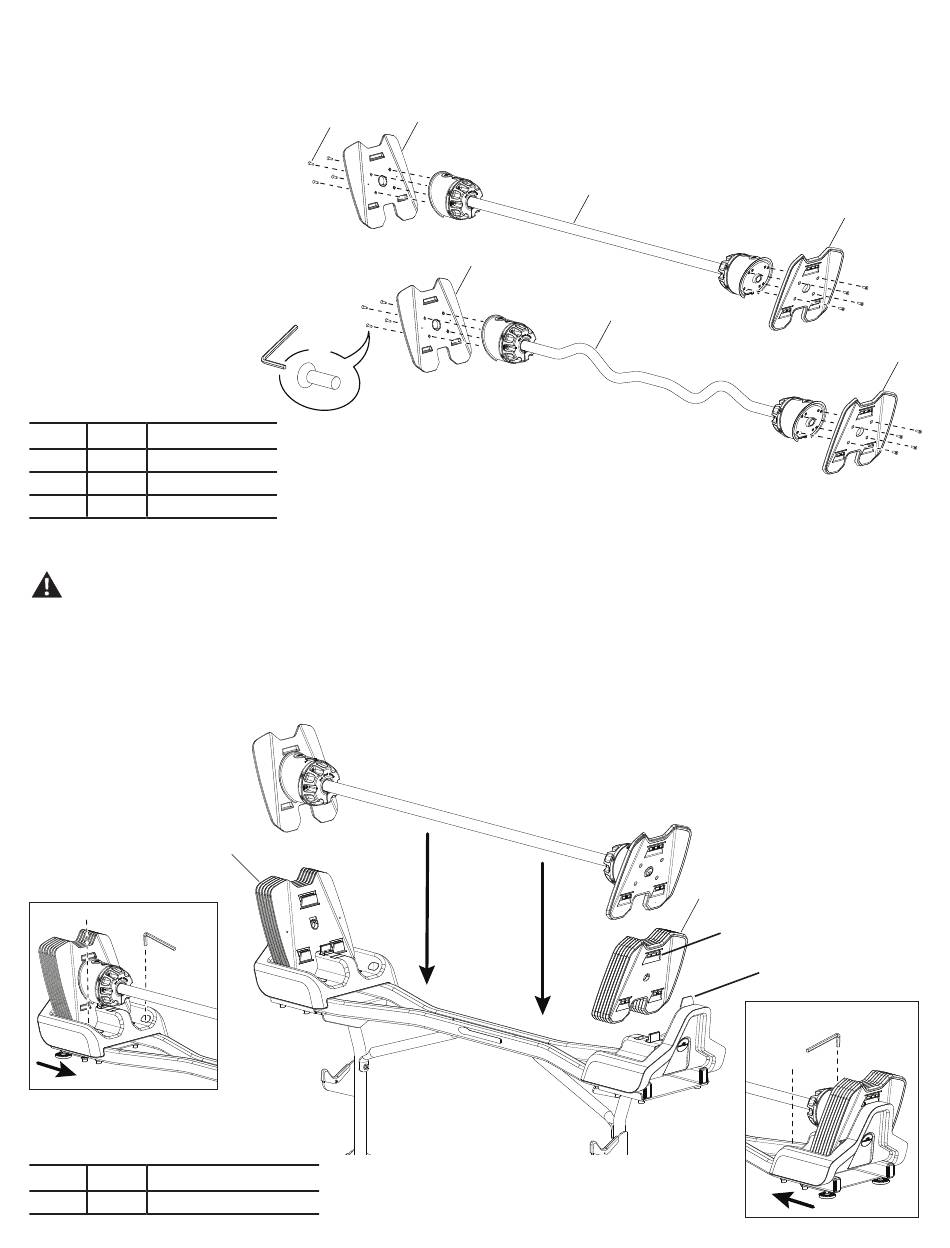

Schritt 4
Hinweis: Schrauben für diesen Schritt finden Sie auf der Schraubenkarte der 2080 Hantel mit Curl-Stange, nicht auf der Schraubenkarte für die 2080 Hantelstation. Die
Adapterscheiben müssen korrekt ausgerichtet sein. Die Schrauben müssen in die Senkbohrungen auf der Rückseite der Scheiben eingeschraubt werden.
Artikel Menge Bezeichnung
10 1

Hantelstange

11 1

Curl-Stange

12 4

Adapterscheiben

Schritt 5
Gewichtsscheiben und Hantel in den Sockel legen und Sockelblenden einstellen
Um beim Einlegen der Gewichtsscheiben in den Sockel Verletzungen zu vermeiden, achten Sie darauf, Ihre Finger und Hände nicht zu quetschen.
ACHTUNG: Stellen Sie sicher, dass die Gewichtsscheiben vollständig im Sockel liegen. Es dürfen großen keine Lücken zwischen den Gewichtsscheiben entstehen und alle Laschen
der Gewichtsplatten sind korrekt eingerastet. Stellen Sie sicher, dass die Sperrlasche oben auf die Sockelblende in der Auswahllasche oben auf der Rückseite der
Gewichtsscheibe eingerastet ist.
Drücken Sie die Blenden nach innen. Ziehen Sie die inneren Schrauben fest. Um die äußeren Schrauben festzuziehen, müssen Sie möglicherweise die Hantel und die
Gewichtsscheiben herausnehmen. Diese Einstellung ist wichtig für eine korrekte Funktionsweise und für ein leichteres Wiedereinlegen der Hantel. Wenn sich die Hantel
nach der Montage nur schwer wieder einlegen lässt, müssen Sie diesen Vorgang möglicherweise wiederholen.
(Hantelstation nicht
abgebildet)
X2
6mm
Artikel Menge Bezeichnung
13 12 Gewichtsscheibe
D X8
X8
3mm
D
13 X6
X2
Aufbauanleitung/Benutzerhandbuch
12
12
X2
6mm
8
10
11
13 X6
Auswahllasche
Sperrlasche
6mm
12
12
X2
6mm
