Basisstange Vorne; Basisstange Hinten 1 - Bowflex SelectTech 2080 Aufbauanleitung

Schrauben/Werkzeug/Montage
Schrauben – Hantel mit Curl-Stange
A
Artikel Bezeichnung
A Innensechskantschraube M8 x 25
B Unterlegscheibe M8
C Federsperrscheibe M8
D Flachkopfzylinderschraube M5 X 16
Montage
Hinweis: Diese Anleitung bezieht sich auf die gemeinsame Montage von Station und Hantel mit Curl-Stange.

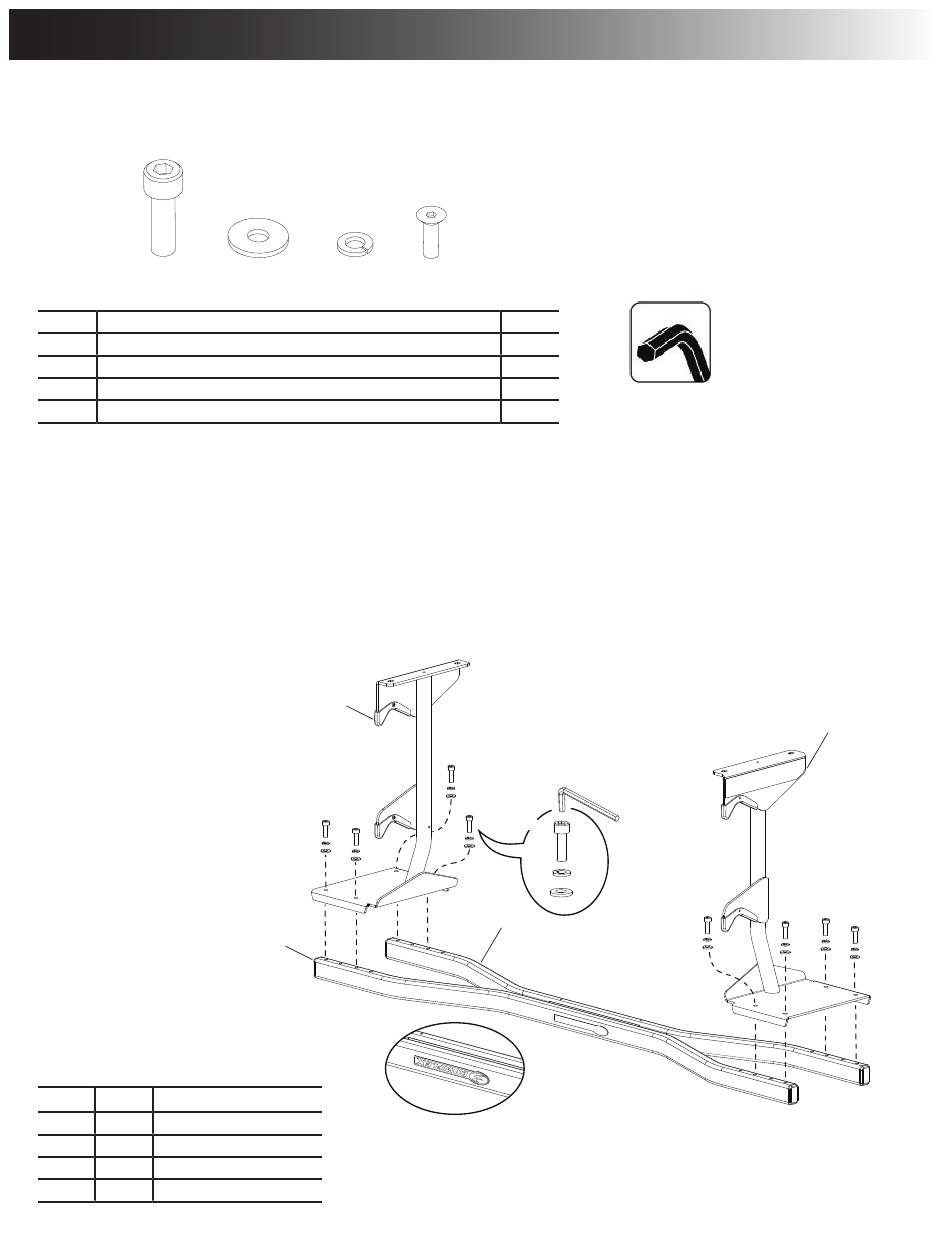

Schritt 1
Hinweis: Schrauben für diesen Schritt finden Sie auf der Schraubenkarte der 2080 Hantel mit Curl-Stange, nicht auf der Schraubenkarte für die 2080 Hantelstation. Befestigen Sie
die Seitenstützen an den unteren Enden der Stangen, sodass sich das Bowflex™ Etikett (7a) nach der Montage auf der rechten Seite befindet. Ziehen Sie alle Schrauben
zunächst mit der Hand und erst anschließend bis zum Anschlag fest.
Artikel Menge Bezeichnung
2 1 Seitenstütze rechts
3 1 Seitenstütze links
7 1

Basisstange vorne

8 1 Basisstange hinten
B C D
2
7
7a
Aufbauanleitung/Benutzerhandbuch
Werkzeug
Mitgeliefert
Menge
16
8
8
16
6mm
X8
A
C
B
8
6
3 mm
6 mm
3
