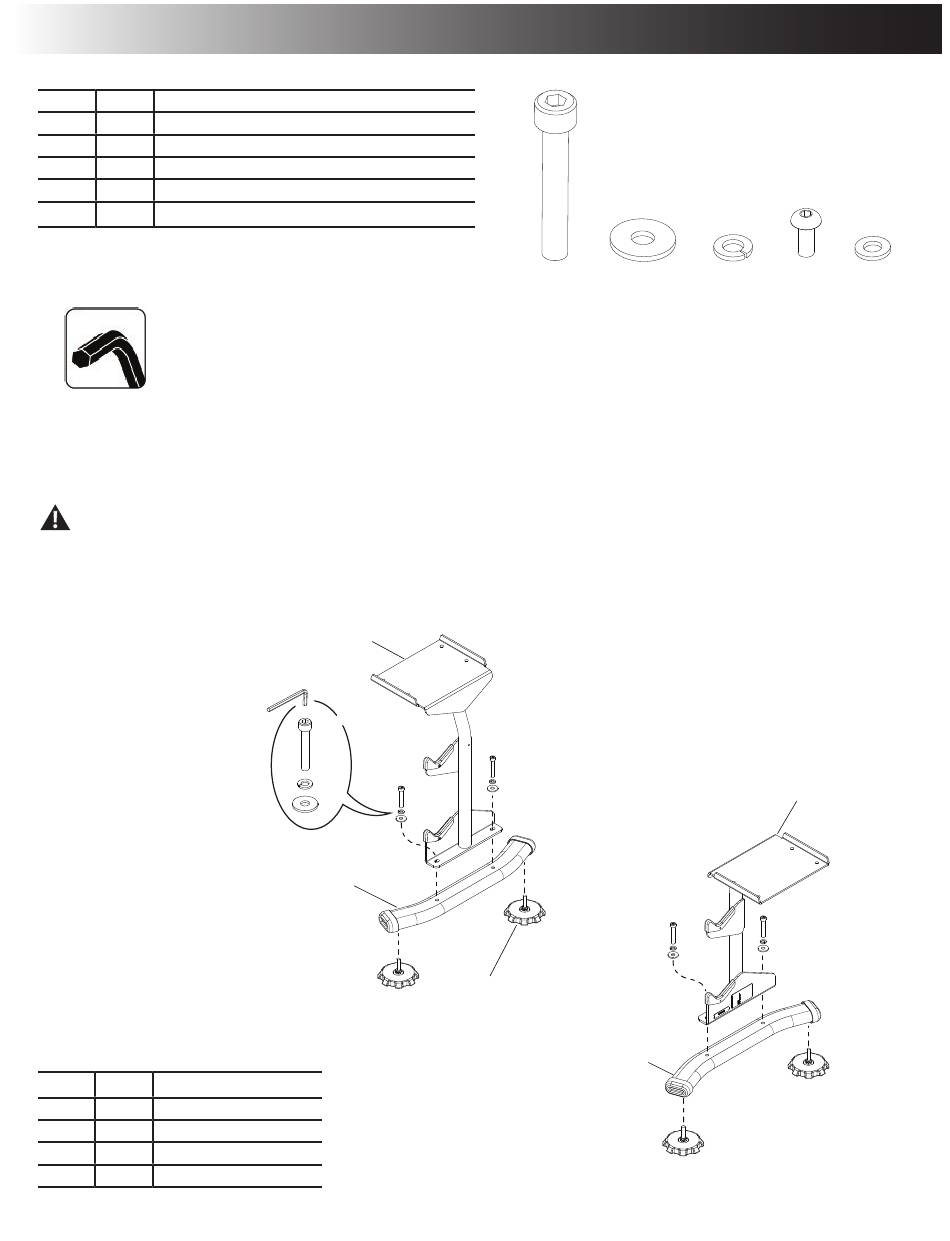

Bowflex SelectTech 2080 Aufbauanleitung Seite 3

Artikel Menge Bezeichnung
A 4 Innensechskantschraube, M8 x 50
B 4 Unterlegscheibe, M8, normal
C 4 Federsperrscheibe, M8
D 6 Halbrundschraube M5 x 12
E 6 Flache Unterlegscheibe, M5 schmal
Werkzeug
Mitgeliefert
3mm
6mm
Aufbau
Hinweis: Diese Anleitung bezieht sich auf die Montage der Station, wenn die Hantel mit Curl-Stange bereits montiert wurde. Anweisungen für die gemeinsame Montage von Station und
Hantel mit Curl-Stange finden Sie an anderer Stelle in diesem Handbuch.
Einige Bauteile des Geräts sind unter Umständen schwer oder sperrig. Der Aufbau dieser Teile muss mithilfe einer zweiten Person erfolgen. Führen Sie Schritte, bei
denen schwere oder sperrige Teile gehoben oder bewegt werden müssen, nicht alleine durch.
Schritt 1
Artikel Menge Bezeichnung
1 2 Stabilisator
2 1 Seitenstütze rechts
3 1 Seitenstütze links
4 4 Justierfuß
3
6mm
X4
A
C
B
1
Aufbauanleitung/Benutzerhandbuch
A B
4 X4
1
3
Schrauben/Werkzeug
D
C
2
E
