SPAZZOLA LATERALE
La funzione della spazzola laterale è quella di pulire lo sporco negli angoli e lungo i
bordi e convogliarlo sulla scia della spazzola centrale.
Regolazione spazzola laterale

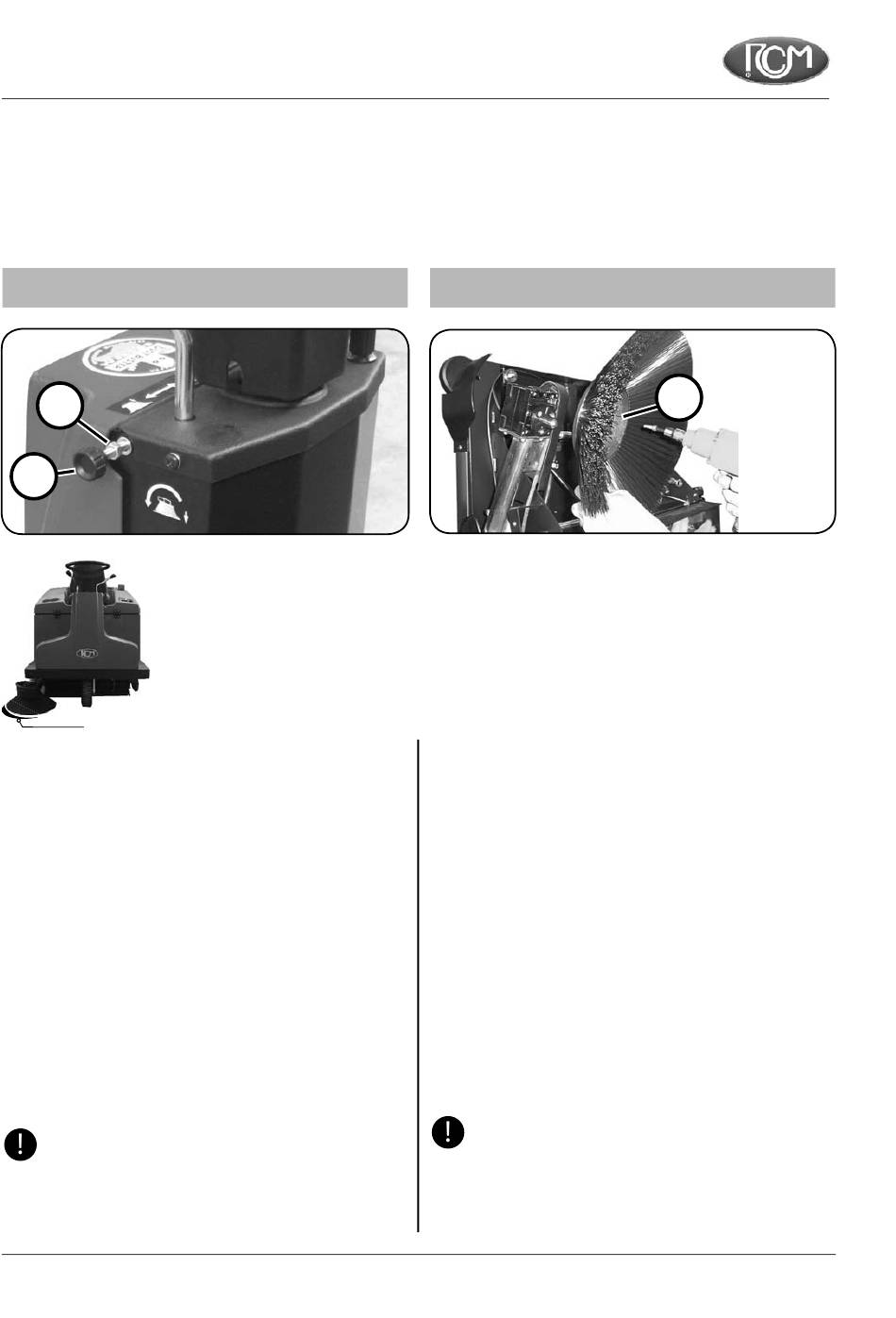

La spazzola laterala deve lasciare a terra una traccia " T " come da disegno (Fig. 9).
Per ottenere ciò occorre registrare l'altezza da terra man mano che si consumano le
setole della spazzola. Agire nel seguente modo:
-
allentare il controdado 2 (fig.9)
-
ruotare il pomello 1 in senso antiorario fino a quando la traccia della spaz-
zola laterale risulta come riportato in fig. 9;
-
riavvitare il controdado 2
-
dopo detta operazione controllare che la spazzola funzioni correttamente
lasciando una traccia come da Fig. 9.
Sostituzione spazzola laterale
-
Svitare le tre viti 1 (Fig. 10) e la spazzola si stacca dal suo supporto.
-
Dopo aver montato la nuova spazzola, eseguire nuovamente le operazioni
di regolazione.
Attenzione!
La spazzola laterale, quando la motoscopa è a riposo, deve
essere sempre sollevata da terra onde evitare deformazioni
(piegatura alle setole della spazzola).
54
MAINTENANCE
MANTENIMIENTO
ENTRETIEN
(PARTIE "II" - VERSION ÉLECTRIQUE ET ESSENCE)
ONDERHOUD
(PARTIE "II" - ELEKTRISCHE EN BENZINE VEEGMACHINE)
FIG.9
(PARTE "II" - VERSIONE ELETTRICA E BENZINA)
(SECTION "II" - PETROL AND ELECTRIC VERSION)
(PARTE "II" - VERSIÓN ELÉCTRICA)
(TEIL "II" - ELEKTRISCHE UND TREIBSTOFF VERSION)
The side brush sweep dirt from the edges of floors and from corners, and direct it to
the centre of the sweeper where it can be picked up by the main brush.
Adjusting the side brush
Check that the shape of the trace "T" left by the side brush, as shown in fig.9.
As the bristles of the side brush wear down, adjust the height of the brush from the
floor to maintain this trace.
Proceed as follows to adjust the side brush:
-
Slacken off nut 2, fig.9
-
Turn the knob 1 anticlockwise until the trace left by the side brush is as
shown in fig.9.
-
Retighten the nut 2.
-
Run the brush and check it if works and leaves a trace as shown on the
Replacing the side brush
-
Remove the three bolts 1, fig. 10 which fix the brush to the hub, and remove
the old brush.
-
Fit a new brush and adjust for height.
Warning!
when the motor-sweeper is at rest, the side brush must always
be lifted above the ground to avoid deformations (bending of
the brush's bristles).
FIG.10
1
SIDE BRUSH
fig.9.
