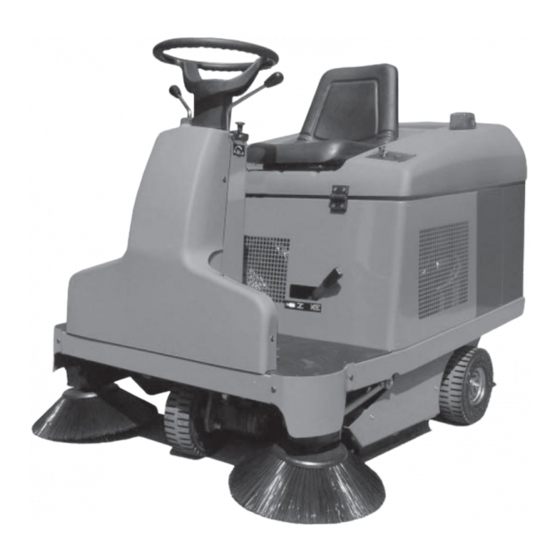

RCM ATOM PLUS Serie Handbuch Für Gebrauch Und Wartung
  1. Anleitungen
  2. Marken
  3. RCM Anleitungen
  4. Kehrmaschinen
  5. ATOM PLUS Serie
  6. Handbuch für gebrauch und wartung

RCM ATOM PLUS Serie Handbuch Für Gebrauch Und Wartung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
ATOM PLUS
ATOM PLUS
Manuale d'uso e manutenzione
Instruction and maintenance handbook
Manual de uso y mantenimiento
Notice d'utilisation et entretien
Handbuch für Gebrauch und Wartung
Handleiding voor gebruik en onderhoud
1.9.10730
09/2007
Orig.: 05/2006
VALE DA MATRICOLA - FROM SERIAL NR. - À PARTIR DU N.SÈRIE - VON SERIEN-NR. - DESDE LA MATRICULA: 164991
via Tiraboschi, 4 - 41041 Casinalbo - Modena - Italia
Tel. +39 059 515 311 - Fax +39 059 510 783
(37.00.174) ATOM H PLUS
(37.00.175) ATOM E PLUS
RCM S.p.A.
www.rcm.it - info@rcm.it

Werbung

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für RCM ATOM PLUS Serie

Inhaltszusammenfassung für RCM ATOM PLUS Serie

  • Seite 1 Tiraboschi, 4 - 41041 Casinalbo - Modena - Italia Tel. +39 059 515 311 - Fax +39 059 510 783 www.rcm.it - info@rcm.it VALE DA MATRICOLA - FROM SERIAL NR. - À PARTIR DU N.SÈRIE - VON SERIEN-NR. - DESDE LA MATRICULA: 164991...
  • Seite 2 WWW.RCM.IT...

  • Seite 3: Información Preliminar

    ATOM PLUS IMPORTANT! IMPORTANTE! IMPORTANTE! This symbol attracts attention to important safety Este simbolo indica las normas de seguridad im- Questo simbolo attira l’attenzione su quelle im- regulations which must be applied to avoid injury or dama- portantes, que, de no seguirse, pueden causar daños per- portanti norme di sicurezza che se non applicate possono ge to your property or that of others.
  • Seite 4 ATOM PLUS IMPORTANT! WICHTIG! BELANGRIJK! Ce symbole attire l’attention sur les normes de Dit symbool vestigt de aandacht op belangrijke Durch dieses Symbol sind Sicherheitsnormen sécurité importantes dont la violation peut causer des veiligheidsnormen die in acht genomen moeten worden om gekennzeichnet, deren Mißachtung Personen- oder Sach- dommages à...

  • Seite 5: Inhaltsverzeichnis

    ATOM PLUS INDICE DEGLI ARGOMENTI pag. GENERALITÀ CARATTERISTICHE TECNICHE APPARECCHI DI CONTROLLO E COMANDI NORME DI SICUREZZA GENERALI USO DELLA MOTOSCOPA NORME PER LA PRIMA MESSA IN FUNZIONE DELLA MOTOSCOPA AVVIAMENTO DEL MOTORE (VERSIONE A BENZINA) AVVIAMENTO DELLA MOTOSCOPA NORME DA SEGUIRE DURANTE IL FUNZIONAMENTO NORME PER LA MANUTENZIONE PIANI DI MANUTENZIONE 52/54...
  • Seite 6 ATOM PLUS TABLE DES MATIERES page GÉNÉRALITÉS CARACTÉRISTIQUES TECHNIQUES APPAREILLAGES DE CONTRÔLE ET DE COMMANDE NORMES DE SÉCURITÉ GÉNÉRALES EMPLOI DE LA BALAYEUSE NORMES POUR LA MISE EN SERVICE DE LA BALAYEUSE DÉMARRAGE DU MOTEUR (VERSION À ESSENCE) DÉMARRAGE DE LA BALAYEUSE NORMES À...

  • Seite 7: Generalità

    ATOM PLUS GENERALITA’ GENERALITIES GENERALIDADES Dati per l’identifi cazione Data for motor-sweep- Datos de identifi cación della motoscopa er identifi cation de la barredora ALLGEMEINES ALGEMEEN GENERALITES Kenndaten der kehrmaschine Gegevens voor identifi ca- Donnees pour l’identifi cation tie van de veegmachine de la balayeuse Targhetta riassuntiva del tipo di motoscopa Motor-sweeper type plate...

  • Seite 8: Caratteristiche Tecniche

    ATOM PLUS CARATTERISTICHE TECNICHE VERSIONI Atom H plus Atom E plus Scoppio Elettrica PRESTAZIONI Massima capacità oraria di pulizia 6875 6875 (con n° 2 spazzole laterali) m²/h Larghezza di pulizia: Spazzola centrale Spazzola centrale + laterale DX Spazzola centrale + 2 laterali 1250 1250 Velocità...

  • Seite 9: Contenitore Rifiuti

    ATOM PLUS VERSIONI Atom H plus Atom E plus Scoppio Elettrica CONTENITORE RIFIUTI Capacità contenitore rifi uti Svuotamento contenitore rifi uti tipo manuale manuale STERZATURA Sterzatura mediante volante su ruota ant. su ruota ant. Minimo spazio per inversione a “U” 2600 2600 MOTORI ELETTRICI...
  • Seite 10 ATOM PLUS VERSIONI Atom H plus Atom E plus Scoppio Elettrica MOTORE ENDOTERMICO Marca HONDA Modello tipo GC 160 Cilindri n° Alesaggio Corsa Cilindrata cm³ Potenza max. G/1’ 3600 kw/Hp 3,7 / 5 Potenza utilizzata G/1’ 2900 kw/Hp 3,2 / 4,4 Consumo orario lt/h Raffreddamento...

  • Seite 11: Accessori In Dotazione

    ATOM PLUS VERSIONI Atom H plus Atom E plus Scoppio Elettrica DIMENSIONI Dimensioni della macchina (Lu-La-H) (escluso spazzole) 1395x1010x1140 1395x1010x1140 Dimensioni dell’imballo (Lu-La-H) 1395 1010 PESI 1250 Peso della macchina in ordine di marcia a vuoto senza operatore (escluso batteria) Peso della/e batteria/e STRUMENTAZIONI Spia carica batteria...

  • Seite 12: Technical Specifications

    ATOM PLUS TECHNICAL SPECIFICATIONS VERSION Atom H Plus Atom E plus Petrol Electric PERFORMANCES Max. cleaning capacity (with 2 side brushes) m²/h 6875 6875 Cleaning width: Main brush Main brush + Right side brush Main brush + 2 side brushes 1250 1250 Max.

  • Seite 13: Refuse Container

    ATOM PLUS VERSION Atom H Plus Atom E plus Petrol Electric REFUSE CONTAINER Refuse container capacity Refuse container emptying type manual manual STEERING Steering wheel on front wheel on front wheel Minimum “”U””-turn space 2600 2600 ELECTRIC MOTORS Drive motor Make Amer Model...
  • Seite 14 ATOM PLUS VERSION Atom H Plus Atom E plus Petrol Electric ENGINE Make HONDA Model type GC 160 Cylinders n° Bore Stroke Displacement cm³ Max. Power 3600 kw/HP 3,7 / 5 Max.setting power 2900 kw/HP 3,2 / 4,4 Fuel consumption lt/h Cooling Oil sump capacity...
  • Seite 15 ATOM PLUS VERSION Atom H Plus Atom E plus Petrol Electric DIMENSIONS Machine dimensions (length-width-height) without brushes 1395x1010x1140 1395x1010x1140 Packing dimensions (length-width-height) 1395 1010 1250 WEIGHT Machine weight in working condition without operator battery escluded Battery weight INSTRUMENTS Battery warning light STANDARD EQUIPMENT Engine/Electric motor Service brake...

  • Seite 16: Características Técnicas

    ATOM PLUS CARACTERÍSTICAS TÉCNICAS VERSIONES Atom H plus Atom E plus Gasolina Eléctrica PRESTACIONES Rendimiento max. de limpieza por hora 6875 6875 (con 2 cepillos laterales) m²/h Ancho de limpieza: Cepillo central Cepillo central + lateral Derecho Cepillo central + 2 cepillos laterales 1250 1250 Velocidad max.

  • Seite 17: Contenedor De Basura

    ATOM PLUS VERSIONES Atom H plus Atom E plus Gasolina Eléctrica CONTENEDOR DE BASURA Capacidad del contenedor de basura Descarga del contenedor de basura tipo manual manual DIRECCIÓN Dirección con volante en la rueda…. delantera delantera Espacio mínimo para cambio de sentido 2600 2600 MOTORES ELÉCTRICOS...
  • Seite 18 ATOM PLUS VERSIONES Atom H plus Atom E plus Gasolina Eléctrica MOTOR Fábrica HONDA Modelo tipo GC 160 Cilindros n° Calibre Carrera Cilindrada cm³ Potencia máx. rev/min 3600 kw/Hp 3,7 / 5 Potencia utilizada rev/min 2900 kw/Hp 3,2 / 4,4 Consumo lt/h Refrigeración...

  • Seite 19: Accesorios Opcionales

    ATOM PLUS VERSIONES Atom H plus Atom E plus Gasolina Eléctrica DIMENSIONES Dimensiones de la máquina (Long-Anch-Alt) sin los cepillos 1395x1010x1140 1395x1010x1140 Dimensión del embalaje (Long-Anch-Alt) 1395 1010 1250 PESO Peso máquina en condiciones de trabajo sin operador (sin baterìa) Peso de la batería INSTRUMENTOS Testigo carga baterìa...

  • Seite 20: Caractéristiques Techniques

    ATOM PLUS CARACTERISTIQUES TECHNIQUES VERSIONS Atom H plus Atom E plus Essence Électrique PRESTATIONS Rendement théorique de nettoyage 6875 6875 (avec n° 2 brosses latérales) m²/h Largeur de nettoyage: Brosse centrale Brosse centrale + brosse laterale droite Brosse centrale + 2 brosses latérales 1250 1250 Vitesse max.
  • Seite 21 ATOM PLUS VERSIONS Atom H plus Atom E plus Essence Électrique BAC À DECHETS Capacité du bac à dechets Vidange du bac à dechets type manuelle manuelle DIRECTION Direction avec volant sur la roue avant sur la roue avant Espace minimum pour inversion en “”U”” 2600 2600 MOTEURS ÉLECTRIQUES...
  • Seite 22 ATOM PLUS VERSIONS Atom H plus Atom E plus Essence Électrique MOTEUR Fabricant HONDA Modèle type GC 160 Cylindres n° Alésage Course Cylindrée cm³ Puissance maxi tours/min 3600 kw/Hp 3,7 / 5 Puissance utilisée tours/min 2900 kw/Hp 3,2 / 4,4 Consommation/heure lt/h Refroidissement...
  • Seite 23 ATOM PLUS VERSIONS Atom H plus Atom E plus Essence Électrique DIMENSIONS Dimens. de la machine (longueur-largeur-taille) sans bros- 1395x1010x1140 1395x1010x1140 Dimensions de l’emballage (longueur-largeur-taille) 1395 1010 1250 POIDS Poids de machine prête à travailler sens operateur et conteneur vide (sans batterie) Poids de batterie INSTRUMENTATIONS...

  • Seite 24: Eigenschaften Der Kehrmaschine

    ATOM PLUS EIGENSCHAFTEN DER KEHRMASCHINE VERSIONEN Atom H plus Atom E plus Treibstoff Elektrische LEISTUNG Max. Reinigung Arbeitsleistung m²/h 6875 6875 (mit 2 Seitenbesen) Kehrebreite: Hauptbürste Hauptbürste + rechte Seitenbürste Hauptbürste + 2 Seitenbürsten 1250 1250 Max. Fahrgeschwindigkeit km/h Max. Rückwärtsgeschwindigkeit km/h Max.
  • Seite 25 ATOM PLUS VERSIONEN Atom H plus Atom E plus Treibstoff Elektrische ABFALLBEHÄLTER Abfallbehälterkapazität Abfallbehälteraushebung Manuell Manuell LENKUNG Lenkung mit Lenkrad auf Vorderrad auf Vorderrad Wenderadius 2600 2600 ELEKTROMOTOR Antriebsmotor Hersteller AMER Modell MRP9D Nennleistung U/Min Nr./V/W 1/24/400 Saugmotor Hersteller AMER Modell MP80 Nennleistung...
  • Seite 26 ATOM PLUS VERSIONEN Atom H plus Atom E plus Treibstoff Elektrische WÄRMEMOTOR Hersteller HONDA Modell GC 160 Zylinder Bohrung Hubraum Cm³ Max. Leistung U/Min 3600 kw/Hp 3,7 / 5 Verwendete Leistung U/Min 2900 kw/Hp 3,2 / 4,4 Stundenverbrauch Lt/Std Kühlung Luft Volumen Ölwanne Nachfüllen mit DIESEL GAMMA SAE 30...
  • Seite 27 ATOM PLUS VERSIONEN Atom H plus Atom E plus Treibstoff Elektrische ABMESSUNGEN Machine Abmessungen (Länge-Breite-Höhe) ohne Bürsten 1395x1010x1140 1395x1010x1140 Verpackung Abmessungen (Länge-Breite-Höhe) 1010 1395 1250 GEWICHT (Batterie Maschine Dienstgewicht ohne Operator und Behälter leer ausgeschlossen) Batteriegewicht INSTRUMENTEN Batterie Kontrolleuchte STANDARTAUSRÜSTUNGS Motor Betriebsbremse Mechanische...

  • Seite 28: Technische Eigenschappen

    ATOM PLUS TECHNISCHE EIGENSCHAPPEN VERSIES Atom H plus Atom E plus Benzine Elektrische PRESTATIES Maximale reinigingscapaciteit (met 2 zijborstels) m²/h 6875 6875 Schrobbreedte (schoonmaken) Hoofdborstel Hoofdborstel + rechter zijborstel Hoofd borstel + 2 zijborstels 1250 1250 Maximale snelheid vooruit km/h Maximale snelheid achteruit km/h Maximale werk snelheid...

  • Seite 29: Elektrische Motoren

    ATOM PLUS VERSIES Atom H plus Atom E plus Benzine Elektrische VUILCONTAINER Capaciteit van de vuilcontainer Lossen van de vuilcontainer type manueel manueel BESTURING Besturing met stuurwiel type op voorwiel op voorwiel Minimum draairuimte 2600 2600 ELEKTRISCHE MOTOREN Aandrijfmotor Fabrikant AMER Model type...
  • Seite 30 ATOM PLUS VERSIES Atom H plus Atom E plus Benzine Elektrische MOTOR Fabrikant HONDA Model type GC 160 Cylinders Boormaat Slag Cylinderinhoud cm³ Max. vermogen 3600 kw/Hp 3,7 / 5 Max. gebruikte vermogen 2900 kw/Hp 3,2 / 4,4 Verbruik Koeling Lucht Inhoud oliereservoir Vullen met DIESEL GAMMA SAE 30...
  • Seite 31 ATOM PLUS VERSIES Atom H plus Atom E plus Benzine Elektrische AFMETINGEN Afmeting van de machine (l-b-h) zonder borstels 1395x1010x1140 1395x1010x1140 Afmeting van de verpakking (l-b-h) 1395 1010 GEWICHT 1250 Gewicht van het toestel klaar voor ingebruiksname zonder bestuurder en met lege container. (zonder batterij) Gewicht van de batterij INSTRUMENTEN...

  • Seite 32: Apparecchi Di Controllo E Comandi

    ATOM PLUS APPARECCHI DI CONTROLLO E COMANDI CONTROLS APARATOS DE CONTROL Y ACCIONAMIENTO APPAREILLAGES DE CONTROLE ET DE COMMANDE BEDIENUNGS- UND STEUERELEMENTE BESTUUR- EN BEDIENINGSAPPARATEN FIG.3 S S A A VERSIONE A BENZINA VERSIONE A BENZINA PETROL SWEEPER PETROL SWEEPER VERSIÓN GASOLINA VERSIÓN GASOLINA BALAYEUSE À...
  • Seite 33 ATOM PLUS DESCRIZIONE APPARECCHI DI CONTROLLO E COMANDI (FIG.3) 1) LEVA COMANDO CHIUSURA ASPIRAZIONE E SCUOTITORE FILTRI 7) PEDALE ACCELERATORE Comanda la velocità della motoscopa Serve per chiudere l’aspirazione quando si spazza su pavimenti bagnati e per la vibrazione dei filtri aspirazione. (spazzatrice a benzina) A.
  • Seite 34 ATOM PLUS DESCRIPTIONS OF CONTROLS (FIG.3) 1) SUCTION SHUT-OFF AND FILTER SHAKING LEVER 7) DRIVE PEDAL Pull back this lever to shut off suction on wet floors. Pull the lever all the way back to The pedal controls the speed of the sweeper. activate the filter shaker motor.
  • Seite 35 ATOM PLUS DESCRIPCIÓN DE LOS APARATOS DE CONTROL Y ACCIONAMIENTO (FIG.3) 1) PALANCA PARA APAGAR LA ASPIRACIÓN Y ENCENDER EL 7) PEDAL DE MARCHA SACUDIDOR DE LOS FILTROS Controla la velocidad de la barredora. Sirve para parar la aspiración cuando se barren suelos mojados y para accionar el sacu- (barredora gasolina) didor de los filtros de aspiración.
  • Seite 36 ATOM PLUS DESCRIPTIONS DES APPAREILLAGES DE CONTROLE ET DE COMMANDE (FIG.3) 1) LEVIER COMMANDE FERMETURE ASPIRATION ET VIBRATEUR 7) PEDALE MARCHE FILTRES (balayeuse à essence) Il permet de fermer l’aspiration en cas de balayage des sols mouillés et de commander la Commande la vitesse de la balayeuse, vibration des filtres d’aspiration.

  • Seite 37: Beschreibung Der Schaltelemente (Fig.3)

    ATOM PLUS BESCHREIBUNG DER SCHALTELEMENTE (FIG.3) 1) BEDIENUNGSHEBEL ANSAUGUNGSVERSCHLUSS UND FIL- 7) GASPEDAL TERRÜTTLER Dient zur Bestimmung der Kehrmaschine Geschwindigkeit. Dient zum Verschluß der Ansaugung, wenn feuchte Böden gekehrt werden und zum Rüt- (Treibstoff Kehrmaschine) teln der Ansaugungsfilter. Staubansaugung OFFEN Stellung A: VORWÄRTS C.
  • Seite 38 ATOM PLUS BESCHRIJVING BEDIENING (FIG.3) 1) HENDEL FILTERSCHUDDER EN AFSLUITING AANZUIGING 7) SNELHEIDS PEDAAL Regelt de snelheid van de veegmachine tijdens het rijden Dient voor het afsluiten van de aanzuiging wanneer op natte oppervlakten gewerkt wordt en voor het schudden van de aanzuigfilters. (benzine veegmachine) A.

  • Seite 39: Norme Di Sicurezza Generali

    ATOM PLUS NORME DI SICUREZZA GENERALI GENERAL SAFETY REGULATIONS La macchina descritta nel presente manuale è stata costruita in The machine described in this manual has been constructed in accor- conformità alla Direttiva Comunitaria sulle macchine 98/37/CE (Direttiva Macchine). È dance with the EC Directive on machines no.

  • Seite 40: Normas Generales De Seguridad

    ATOM PLUS NORMAS GENERALES DE SEGURIDAD NORMES DE SÉCURITÉ GÉNÉRALES La máquina descrita en este manual ha sido fabricada de acuerdo La machine décrite dans le présent manuel a été réalisée en conformité con la Directiva Comunitarioa para máquinas 98/37/CE (Directiva para máquinas). avec la Directive Communautaire sur les machines 98/37/CE (Directive Machines).

  • Seite 41: Sicherheitsvorschriften

    ATOM PLUS SICHERHEITSVORSCHRIFTEN ALGEMENE VEILIGHEIDSNORMEN Die im vorliegenden Handbuch beschriebene Maschine ist in Ent- De machine die in deze handleiding beschreven wordt, is geproduceerd overeenkomstig sprechung der EWG-Richtlinie für Maschinen 98/37/EEC. de EEG richtlijn machines 98/37/EEG (Machine richtlijn). Degene die verantwoordelijk is Der Maschinenführer ist verpflichtet, für die Sicherheit und Gesundheit der Bediener die voor het beheer van de machine, is verplicht zich te houden aan de EEG richtlijnen en aan einheitlichen Vorschriften und die örtlich geltenden Sicherheitsvorschriften für den Arbei-...

  • Seite 42: Uso Della Motoscopa

    ATOM PLUS USO DELLA MOTOSCOPA OPERATING THE SWEEPER USO DE LA BARREDORA EMPLOI DE LA BALAYEUSE BENUTZUNG DER KEHRMASCHINE GEBRUIK VAN DE VEEGMACHINE FIG.4A FIG.4B VERSIONE A BENZINA VERSIONE A BENZINA VERSIONE ELETTRICA VERSIONE ELETTRICA PETROL SWEEPER PETROL SWEEPER ELECTRIC SWEEPER ELECTRIC SWEEPER VERSIÓN GASOLINA VERSIÓN GASOLINA...
  • Seite 43 ATOM PLUS Precauciones necesarias Nötige Vorsichtsmaßnahmen 1. La barredora debe ser utilizda únicamente por personas 1. Die Kehrmaschine darf ausschließlich durch geschultes competentes y responsables. und befugtes Personal betrieben werden. 2. Cuando se deja la barredora sin vigilancia, hay que quitar 2.

  • Seite 44: Norme Per La Prima Messa In Funzione Della Motoscopa

    ATOM PLUS NORME PER LA PRIMA MESSA IN FUNZIONE DELLA MOTOSCOPA STARTING WORK NORMAS PARA LA PRIMERA PUESTA EN FUNCIONAMIENTO DE LA BARREDORA NORMES POUR LA MISE EN SERVICE DE LA BALAYEUSE VORSCHRIFTEN FÜR DIE ERSTE INBETRIEBNAHME DER KEHRMASCHINE NORMEN VOOR HET OPSTARTEN VAN DE MACHINE FIG.5 VERSIONE ELETTRICA VERSIONE ELETTRICA...
  • Seite 45 ATOM PLUS 1. Verificare che le spazzole siano sollevate da terra (leve 1. Vérifier que les balais ne touchent pas le sol (leviers 2-6). 2-6). 2. Vérifier que la pédale du frein 9 soit débloquée. 2. Verificare che il pedale freno 9 sia sbloccato. 3.

  • Seite 46: Avviamento Del Motore (Versione A Benzina)

    ATOM PLUS AVVIAMENTO DEL MOTORE STARTING THE ENGINE ENCENDIDO DEL MOTOR DÉMARRAGE DU MOTEUR ANLASSEN DER MOTOR STARTEN VAN DE MOTOR FIG.6 VERSIONE A BENZINA VERSIONE A BENZINA PETROL SWEEPER PETROL SWEEPER VERSIÓN GASOLINA VERSIÓN GASOLINA BALAYEUSE À ESSENCE BALAYEUSE À ESSENCE TREIBSTOFF VERSION TREIBSTOFF VERSION BENZINE VEEGMACHINE...
  • Seite 47 ATOM PLUS Atención ! Achtung ! El pedal de avance 7 (Fig.3) debe permanecer en Seien Sie sicher daß das Gaspedal 7 (Fig.3) in neu- posición de punto muerto. tralen Stellung. 1. Tirar del starter 1 (Fig.6) para colocarlo en posición cerrado B. Tirar del STARTER incluso con temperatures elevadas.

  • Seite 48: Avviamento Della Motoscopa

    ATOM PLUS AVVIAMENTO DELLA MOTOSCOPA Liberare il freno di stazionamento spingendo sul pedale 9 (Fig. 3) e sganciare la maniglia 2 (Fig.6) dalla tacca di fermo. (VERSIONE A BENZINA) Per avanzare, premere sulla parte destra (pos. A) del pedale 7 (Fig. 3) Per andare in retromarcia premere sulla parte sinistra (pos.

  • Seite 49: Démarrage De La Balayeuse

    ATOM PLUS DÉMARRAGE DE LA BALAYEUSE Dégager le frein de stationnement en appuyant sur la pédale 9 (fig.3) et décrocher la poignée 2 (fig.6) de l’encoche de butée. (VERSION À ESSENCE) Pour avancer, appuyer sur la partie de droite (pos.A) de la pédale 7 (fig.3) . Pour la marche-arrière appuyer sur la partie de gauche (pos.

  • Seite 50: Norme Da Seguire Durante Il Funzionamento

    ATOM PLUS NORME DA SEGUIRE DURANTE IL REGULATIONS TO BE FOLLOWED NORMAS A SEGUIR DURANTE FUNZIONAMENTO DURING OPERATION EL FUNCIONAMIENTO Non raccogliere corde, fili di ferro, reggette, ac- No recoger cuerdas, alambres, palos, agua, etc. qua, ecc. Never sweep up ropes, wire, straps, water, Para recoger material voluminoso y muy ligero In presenza di oggetti voluminosi e partico- etc.

  • Seite 51: Normes À Suivre Au Cours Du Fonctionnement

    ATOM PLUS NORMES À SUIVRE AU COURS DU VORSCHRIFTEN FÜR EINEN NORMEN DIE TIJDENS HET WERK FONCTIONNEMENT STÖRUNGSFREIEN BETRIEB GEVOLGD MOETEN WORDEN Ne pas ramasser de cordes, fils de fer, feuillar- Niemals Schnüre, Eisendrähte, Bandeisen, Geen touw, ijzerdraad, water e.d. opzuigen. ds, eau, etc.

  • Seite 52: Piani Di Manutenzione

    ATOM PLUS PIANI DI MANUTENZIONE (PARTE “i” - VERSIONE A BENZINA) MAINTENANCE (SECTION ”I” - PETROL VERSION) MANTENIMIENTO (PARTE “I” - VERSIÓN GASOLINA) ENTRETIEN (PARTIE “I” - VERSION À ESSENCE) WARTUNGSARBEITEN (TEIL “I” - TREIBSTOFF VERSION) ONDERHOUD (PARTIE “I” - BENZINE VERSIE) FIG.7 FIG.8 Motore...
  • Seite 53 ATOM PLUS Motor Motor Atenerse escrupulosamente a las instrucciones contenidas en el manual de USO Y MAN- Halten Sie sich genauestens an die Vorschriften, die in der BETRIEBS- UND WARTUNG- TENIMIENTO del motor HONDA GC 160. SANLEITUNG des Motors HONDA GC 160 enthalten sind. Cada vez que se utilice la barredora, comprobar el nivel de aceite del motor con la varilla Bei jeder Benutzung der Kehrmaschine den Motorölstand mit dem entsprechenden Meß- correspondiente 3 (Fig.

  • Seite 54: Spazzole Laterali

    ATOM PLUS PIANI DI MANUTENZIONE (PARTE “II” - VERSIONE ELETTRICA E BENZINA) MAINTENANCE (SECTION ”II” - PETROL AND ELECTRIC VERSION) MANTENIMIENTO (PARTE “II” - VERSIÓN ELÉCTRICA) ENTRETIEN (PARTIE “II” - VERSION ÉLECTRIQUE ET ESSENCE) WARTUNGSARBEITEN (TEIL “II” - ELEKTRISCHE UND TREIBSTOFF VERSION) ONDERHOUD (PARTIE “II”...

  • Seite 55: Cepillos Laterales

    ATOM PLUS CEPILLOS LATERALES SEITENBÜRSTEN Die Aufgabe der Seitenbürsten ist das Aufkehren des Schmutzes aus Ecken und La función de los cepillos laterales es la de limpiar la suciedad de las esquinas y a lo Kanten und seine Beförderung in die Spur der Hauptbürste. largo de los bordes y conducirla hacia el trayecto del cepillo central.
  • Seite 56 ATOM PLUS SOSTITUZIONE CINGHIA COMANDO SPAZZOLA LATERALE DESTRA REPLACING THE BELT FOR RIGHT BRUSH SUSTITUCIÓN DE LA CORREA DE ACCIONAMIENTO DEL CEPILLO LATERAL DERECHO REMPLACEMENT COURROIE DE COMMANDE BALAI LATERAL DROIT ERSETZEN DES ANTRIEBSRIEMENS DER RECHTEN SEITENBÜRSTE VERVANGING DRIJFRIEM RECHTER ZIJBORSTEL FIG.11 VERSIONE A BENZINA VERSIONE A BENZINA...
  • Seite 57 ATOM PLUS Gehen Sie bei der Ersetzung des Riemens wie folgt vor: Para sustituir esta correa efectuar las siguientes operaciones: Den rechten Seitendeckel 1 (Fig.11) abmontieren. Desmontar el cárter lateral derecho 1 (fig.11). Den Riemnspanner 2 des Umlenkriemens 3 lockern. Aflojar el tensor 2 de la correa de transmisión 3.

  • Seite 58: Spazzola Centrale

    ATOM PLUS SPAZZOLA CENTRALE MAIN BRUSH CEPILLO CENTRAL BROSSE CENTRAL HAUPTBÜRSTE HOOFDBORSTEL FIG.12 FIG.13 La spazzola centrale è l’organo che carica i rifiuti nel contenitore posteriore. Attenzione ! Non raccogliere fi li, corde, ecc..., poiché, avvolgendosi alla spazzola, possono danneggiare le setole. Regolazione spazzola centrale Per sollevare ed abbassare la spazzola centrale occorre agire sulla leva 2 (fig.

  • Seite 59: Adjusting The Main Brush

    ATOM PLUS The main brush sweeps dust and refuse into the bin at the rear of El cepillo central es la pieza que carga la basura en el contenedor the motor-sweeper. posterior. Warning! Atención! Never sweep up string, wire, etc., which can No recoger nunca cuerdas, alambres, etc.

  • Seite 60: Einstellen Der Hauptbürste

    ATOM PLUS La brosse central est la partie qui ramasse les déchets et les verse Die Hauptbürste besorgt das Aufkehren der Abfälle in den hinteren dans le bac arrière. Behälter. Attention! Achtung! Ne jamais ramasser de fi ls, cordes etc...car ils Keine Kabel, Schnüre und dergleichen aufkehren, peuvent endommager les soies s’ils s’enroulent da diese sich auf der Bürste aufwickeln und die...
  • Seite 61 ATOM PLUS De hoofdborstel veegt stof en vuil in de afvalbak aan de achterzijde van de veegmachine. Attentie! Geen touw, draden, ijzerdraad e.d. opvegen daar deze in de borstel verstrikt kunnen raken en de borstelharen kunnen beschadigen. Afstelling hoofdborstel Voor het opheffen en omlaagbrengen van de hoofdborstel gebruikt u hendel 2 (fig. 3). De hoofdborstel is zwevend.
  • Seite 62 ATOM PLUS SMONTAGGIO E RIMONTAGGIO SPAZZOLA CENTRALE REMOVING AND REPLACING THE MAIN BRUSH DESMONTAJE Y MONTAJE DEL CEPILLO CENTRAL DÉMONTAGE ET REMONTAGE DE LA BROSSE CENTRAL AUS- UND EINBAU DER HAUPTBÜRSTE DEMONTAGE EN HERMONTAGE VAN DE HOOFDBORSTEL FIG.14 FIG.14A La spazzola centrale è smontabile dal lato sinistro della motoscopa The main brush can be removed from the left side of the motor-swee- e le operazioni di smontaggio e rimontaggio devono essere effettua- per.
  • Seite 63 ATOM PLUS El cepillo central se desmonta por el lado izquierdo de la barredora Die Hauptbürste kann von der linken Seite der Kehrmaschine au- y las operaciones de desmontaje y montaje deben efectuarse siem- sgebaut werden; gehen Sie beim Aus- und Einbau wie folgt vor: pre en el orden siguinete: Die Bürsteninspektionsklappe 1 (Fig.14) öffnen.
  • Seite 64 ATOM PLUS TENSIONE CINGHIA DI RINVIO TRANSMISSION BELT TENSION TENSADO DE LA CORREA DE TRANSMISSION TENSION DE LA COURROIE DE RENVOI SPANNEN DES UMLENKRIEMENS SPANNING TRANSMISSIERIEM FIG.15 VERSIONE A BENZINA VERSIONE A BENZINA VERSIONE ELETTRICA VERSIONE ELETTRICA ELECTRIC SWEEPER ELECTRIC SWEEPER PETROL SWEEPER PETROL SWEEPER VERSION ELÉCTRICA...

  • Seite 65: Sustitución De La Correa De Transmisión

    ATOM PLUS Cada 40 horas de trabajo se debe comprobar el estado de la correa Nach jeweils 40 Betriebsstunden ist der Antriebsriemen 3 (Fig. 11) 3 (Fig. 11) que acciona la polea de transmisión 4 (fig.15). Si la cor- der Umlenk-Riemenscheibe 4 (Fig.15) zu kontrollieren. rea está...

  • Seite 66: Sistema Di Avanzamento

    ATOM PLUS SISTEMA DI AVANZAMENTO SWEEPER DRIVE SYSTEM SISTEMA DE AVANCE SYSTEME D’AVANCE ANTRIEBSSYSTEM AANDRIJFSYSTEEM FIG.16 FIG.16A FIG.16B (spazzatrice a benzina) (petrol sweeper) La motoscopa è mossa da un sistema The motor-sweeper is driven by an internal idraulico meccanico composto da un moto- combustion engine and a fixed displacement re endotermico e da una pompa a portata pump 1 in a combined mechanical-hydraulic...
  • Seite 67 ATOM PLUS (barredora gasolina) (Treibstoff Kehrmaschine) La barredora se pone en marcha por medio de un sistema hidráu- Die Kehrmaschine wird von einem hydraulisch-mechanischen Sy- lico mecánico formado por un motor endotérmico y una bomba de stem angetrieben, das sich aus einem Verbrennungs-motor und caudal fijo 1 (Fig.
  • Seite 68 ATOM PLUS TENSIONE CINGHIA COMANDO POMPA CHECKING AND ADJUSTING THE TENSION OF THE PUMP DRIVE BELT TENSADO DE LA CORREA DE ACCIONAMIENTO DE LA BOMBA TENSION DE LA COURROIE DE COMMANDE POMPE SPANNUNG DES VERSTELLPUMPEN- ANTRIEBSRIEMENS SPANNING DRIJFRIEM POMP FIG.17 (spazzatrice a benzina) (petrol sweeper) Ogni 40 ore di lavoro controllare la cinghia 10 (Fig.
  • Seite 69 ATOM PLUS (barredora gasolina) (Treibstoff Kehrmaschine) Cada 40 horas de trabajo comprobar la correa 10 (Fig. 17) de accio- Alle 40 Betriebsstunden die Spannung des Antriebsriemens 10 der namiento del motor de la bomba. Pumpe kontrollieren (Fig. 17). Falls der Riemen locker ist, den Rie- Si la correa está...
  • Seite 70 ATOM PLUS SOSTITUZIONE CINGHIA COMANDO POMPA (spazzatrice a benzina) Per la sostituzione di detta cinghia operare nel seguente modo: Sollevare il cofano motore Dall’interno del vano filtri svitare le viti di fisaggio del convogliatore 9 (fig.15) di centraggio della ventola. Allentare le viti di fissaggio supporto pompa (Fig.

  • Seite 71: Ersetzen Des Antriebsriemens Der Pumpe

    ATOM PLUS REMPLACEMENT DE LA COURROIE DE COMMANDE POMPE (balayeuse à essence) Pour remplacer cette courroie, procéder comme suit: Soulever le capot pour accéder à l’intérieur du logement des filtres 8. De l’intérieur du logement, dévisser les vis de fixation du manchon 9 (fig.15) de centrage du ventilateur. Desserrer les vis de fixation support pompe (fig.
  • Seite 72 ATOM PLUS TENSIONE CINGHIA COMANDO DINAMOTORE DYNAMO DRIVE BELT TENSION TENSADO DE LA CORREA DE ACCIONAMIENTO DEL DINAMOTOR TENSION DE LA COURROIE DE COMMANDE DYNAMOTEUR SPANNEN DES DYNAMOTOR-ANTRIEBSRIEMENS SPANNING DYNAMOTOR DRIJFRIEM FIG.17A (spazzatrice a benzina) (petrol sweeper) Ogni 40 ore di lavoro controllare la cinghia 1 (fig.17a) coman- Every 40 working hours, check the dynamo drive belt 1 (fig.17a).
  • Seite 73 ATOM PLUS (barredora gasolina) (Treibstoff Kehrmaschine) Comprobar cada 40 horas de trabajo la correa 1 (fig.17a) de accionamiento Alle 40 Betriebsstunden ist der Dynamotor-Antriebsriemen 1 zu kon- del dinamotor. Si la correa está floja, tensarla de la siguiente manera: trollieren. Wenn der Riemen locker sitzt, muss er in folgender Weise nachgespannt werden: Aflojar la contratuerca 2 (fig.17a) Apretar la tuerca 3 (fig.17a) y el grupo del dinamotor se...

  • Seite 74: Sterzatura

    ATOM PLUS STERZATURA STEERING SYSTEM DIRECCIÓN DIRECTION LENKUNG BESTURING FIG.18 La sterzatura è azionata direttamente dal volante 1 (fig.18). Il volande guida non necessita di registri. The motor-sweeper is steered by means of steering wheel 1 (fig.18). The steering wheel requires no adjustment. La dirección de la barredora está...
  • Seite 75 ATOM PLUS El freno sirve para detener la barredora en movimineto y para mantenerla frenada en pendientes. 1. El frenada actúa en las ruedas traseras mediante tambores. 2. El pedal de accionamiento 1 (fig.19) es de tipo mecánico. Para bloquear el pedal en posición de estaciónamiento, efectuar lo siguiente: - Pisar el pedal 1 a tope.

  • Seite 76: Ventola Aspirazione

    ATOM PLUS VENTOLA ASPIRAZIONE VACUUM FAN VENTILADOR DE ASPIRACIÓN VENTILATEUR D’ASPIRATION ANSAUGUNGSVENTILATOR AANZUIGVENTILATOR FIG.20 VERSIONE A BENZINA VERSIONE A BENZINA VERSIONE ELETTRICA VERSIONE ELETTRICA ELECTRIC SWEEPER ELECTRIC SWEEPER PETROL SWEEPER PETROL SWEEPER VERSION ELÉCTRICA VERSION ELÉCTRICA VERSIÓN GASOLINA VERSIÓN GASOLINA BALAYEUSE ÈLECTRIQUE BALAYEUSE ÈLECTRIQUE BALAYEUSE À...
  • Seite 77 ATOM PLUS El ventilador de aspiración 1 (fig.20) es el componente que aspira el polvo que Der Ansaugungsventilator 1 (Fig.20) ist das Element der Kehrma- levantan los cepillos. El ventilador es accionado directamente por el motor 2. schine, das zum Ansaugen des von der Kehrmaschine erzeugten Staubs dient.

  • Seite 78: Flap Tenuta Polvere

    ATOM PLUS FLAP TENUTA POLVERE DUST FLAPS ALETAS DE RETENCION DEL POLVO FLAP GARDE-POUSSIERE STAUBHALTE-FLAPS STOFFLAPS FIG.21 La funzione dei flap è quella di trattenere la polvere mossa dalla The dust flaps prevent the dust raised by the brushes from blowing spazzola centrale, pertanto occorre conservarli sempre perfetta- out from under the motor-sweeper.

  • Seite 79: Sustitución De Las Aletas

    ATOM PLUS Las aletas sirven para retener el polvo que remuve el cepillo central, Die Aufgabe der Flaps besteht darin, den von der Hauptbürste auf- por ello es necesario que su funcionamiento sea siempre perfecto y gekehrten Staub zurückzuhalten; aus diesem Grund ist es beson- deben sustituirse en caso de rotura.

  • Seite 80: Filtri Controllo Polvere

    ATOM PLUS FILTRI CONTROLLO POLVERE DUST FILTERS FILTROS DEL POLVO FILTRES À POUSSIERE STAUBFILTER STOFFILTERS FIG.22 I filtri polvere 2 (fig.22) hanno la funzione di filtrare l’aria polvero- The cartridge filters 2 (fig.22) remove the dust from the air sucked throu- sa aspirata dalla ventola e quindi devono essere sempre mantenuti gh the motor sweeper.

  • Seite 81: Reinigung Der Filter

    ATOM PLUS Los filtros del polvo 2 (fig.22) tienen la función de filtrar el aire polvoriento que Die Staubfilter 2 (Fig.22) haben die Aufgabe, die vom Ventilator angesaugte aspira el ventilador y por ello deben funcionar siempre correctamente. staubige Luft zu filtern und müssen daher stets in einem perfekt funktionsfähi- gen Zustand gehalten werden..

  • Seite 82: Contenitore Rifiuti

    ATOM PLUS CONTENITORE RIFIUTI REFUSE BIN CONTENEDOR DE BASURA BAC A DECHETS ABFALLBEHÄLTER AFVALBAK FIG.23 FIG.23A FIG.23B Inserimento del contenitore rifi uti POSIZIONE GIUSTA POSIZIONE SBAGLIATA Fitting the refuse bin RIGHT POSITION WRONG POSITION Introdución del contenedor POSICIÓN CORRECTA POSICIÓN INCORRECTA Embrichage du bac à...

  • Seite 83: Einsetzen Des Abfallbehälters

    ATOM PLUS Introducción del contenedor de basura Para introducir el contenedor mantener levantada la parte delantera de éste y empujar con el pie hasta que entre completamente en su alojamiento como muestra la Fig. 23-23a. El borde posterior A del contenedor debe entrar en las dos guías superiores B. Introducir el gan- cho de cierre.

  • Seite 84: Impianto Elettrico

    ATOM PLUS IMPIANTO ELETTRICO (VERSIONE A BENZINA) ELECTRIC SYSTEM (PETROL VERSION) INSTALACIÓN ELÉCTRICA (VERSIÓN GASOLINA) INSTALLATION ÉLECTRIQUE (VERSION À ESSENCE) ELEKTRISCHE ANLAGE (TREIBSTOFF VERSION) ELEKTRISCH SYSTEEM (BENZINE VERSIE) FIG.24 I’impianto elettrico ha una tensione de 12 V. ed è formato da una batteria da 12 V - 40Ah The electrical system operates at 12 V and is powered by a battery 12 V, 140 Ah.
  • Seite 85 ATOM PLUS Legenda impianto elettrico composants électriques 1. Batteria 12V 1. Batterie 12V 2. Relé per motore avviamento 2. Relais de démarrage 3. Relé per motore scuotitore 3. Relais vibrateur 4. Micro per scuotitore 4. Microinterrupteur vibrateur 5. Interruttore a chiave 5.
  • Seite 86 ATOM PLUS IMPIANTO ELETTRICO (VERSIONE ELETTRICA) ELECTRIC SYSTEM (ELECTRIC VERSION) INSTALACIÓN ELÉCTRICA (BARREDORA ELÉCTRICA) INSTALLATION ÉLECTRIQUE (BALYEUSE ÉLECTRIQUE) ELEKTRISCHE ANLAGE (ELEKTRISCHE KEHRMASCHINE) ELEKTRISCH SYSTEEM (ELEKTRISCHE VEEGMACHINE) FIG.25 L’impianto elettrico ha una tensione di 24 V ed è formato da un gruppo di 2 The electrical system operates at 24 V and is powered by two 24 V, 140 Ah batterie da 12V - 140Ah (collegate in serie fig.25-25a-25b-25c).
  • Seite 87 ATOM PLUS La instalación eléctrica tiene una tensión de 24 V y está formada por un Die elektrische Anlage arbeitet mit einer Spannung von 24V und besteht aus conjunto de dos baterías de 12V - 140Ah (conectadas en serie) (fig.25- 2 Batterien zu 12V - 140Ah (in Reihe geschaltet).
  • Seite 88 ATOM PLUS Manutenzione batterie Entretien batteries Le batterie devono sempre essere tenute pulite ed asciutte, in modo parti- Les batteries doivent toujours être propres et sèches, surtout les bornes. colare le prese di estremità. A seconda del lavoro della motoscopa, controllare il livello dell’elettrolito Selon le travail de la balayeuse, contrôler le niveau de l’électrolyte dans les nelle batterie, facendo il rabbocco con acqua distillata, se necessario.
  • Seite 89 ATOM PLUS MONTAGGIO BATTERIE SULLA MOTOSCOPA FITTING NEW BATTERIES MONTAJE DE LAS BATERÍAS NUEVAS MONTAGE DES BATTERIES SUR LA BALAYEUSE MONTAGE DER BATTERIEN AUF DER KEHRMASCHINE MONTAGE VAN DE BATTERIJ OP DE VEEGMACHINE FIG.25A In caso di sostituzione, rimontare le batterie come da schema (Fig. 25a). Connect the batteries up as shown in fig.25a.
  • Seite 90 ATOM PLUS SCHEMA IMPIANTO ELETTRICO (VERSIONE ELETTRICA) ELECTRIC WIRING DIAGRAM (ELECTRIC VERSION) ESQUEMA DE LA INSTALACIÓN ELÉCTRICA (VERSIÓN ELÉCTRICA) SCHÉMA INSTALLATION ÉLECTRIQUE (VERSION ÉLECTRIQUE) SCHALTPLAN (ELEKTRISCHE VERSION) SCHEMA ELEKTRISCH SYSTEEM (ELEKTRISCHE VERSIE) FIG.25B Colorazione fi li Wire colours AZZURRO LIGHT-BLUE BIANCO WHITE C ARANCIONE...
  • Seite 91 ATOM PLUS Legenda impianto elettrico Composants électriques 1. Micro de sécurité 1. Micro di sicurezza 2. Clé de contact 2. Chiave avviamento 3. Microinterrupteur de commande vibrateur 3. Microinterruttore comando scuotitore 4. Témoin de charge batterie 4. Spia stato caricabatteria 5.
  • Seite 92 ATOM PLUS FUSIBILI - TELERUTTORI E MICROINTERRUTTORI FUSES, SWITCHES AND MICROSWITCHES FUSIBLES, TELERRUPTORES Y MICROINTERRUPTORES FUSIBLES, TELERUPTEURS ET MICROINTERRUPTEURS SICHERUNGEN, SCHALTER UND MIKROSCHALTER ZEKERINGEN, AFSTANDSSCHAKELAARS EN MICROSCHAKELAARS FIG.25C VERSIONE ELETTRICA VERSIONE ELETTRICA ELECTRIC SWEEPER ELECTRIC SWEEPER VERSION ELÉCTRICA VERSION ELÉCTRICA BALAYEUSE ÈLECTRIQUE BALAYEUSE ÈLECTRIQUE ELEKTRISCHE VERSION...
  • Seite 93 ATOM PLUS 1. Micro di sicurezza (dà il consenso ai comandi elettrici solo con operatore a bordo nella versione a benzina). Attenzione! Nella versione elettrica il microinterruttore è integrato nel sedile. Relè motore/ventola 3. Fusibili 4. Centralina 1. Safety microswitch (enables electric circuits only with operator on board in the petrol version) Caution! In the electric version the microswitch is integrated to the seat.

  • Seite 94: Operazioni Periodiche Di Controllo E Manutenzione E Controlli Di Sicurezza

    ATOM PLUS OPERAZIONI PERIODICHE DI CONTROLLO E MANUTENZIONE E CONTROLLI DI SICUREZZA 1) la macchina deve essere ispezionata da un tecnico specializzato che controlli le condizioni di sicurezza della stessa o la presenza di eventuali danni o difetti nei seguenti casi: ●...

  • Seite 95: Routine Control And Maintenance Operations And Safety Checks

    ATOM PLUS ROUTINE CONTROL AND MAINTENANCE OPERATIONS AND SAFETY CHECKS 1) The machine must be inspected by a specialist technician who checks its safety or for any damage or defects in the following cases: ● before it is put into operation ●...

  • Seite 96: Operaciones Periódicas De Mantenimiento Y Controles De Seguridad

    ATOM PLUS OPERACIONES PERIÓDICAS DE MANTENIMIENTO Y CONTROLES DE SEGURIDAD 1) La máquina debe ser revisada por un técnico especializado que compruebe las condiciones de seguridad de la misma o si presenta daños o defectos en los siguientes casos: ● antes de la puesta en marcha; ●...

  • Seite 97: Opérations Périodiques De Contrôle Et Entretien

    ATOM PLUS OPÉRATIONS PÉRIODIQUES DE CONTRÔLE ET ENTRETIEN ET CONTRÔLES DE SÉCURITÉ 1) La machine doit être révisée par un technicien spécialisé, qui devra contrôler les conditions de sécurité ou la présence de dommages ou de défauts éventuels dans les cas suivants: •...

  • Seite 98: Arbeiten Zur Regelmässigen Überprüfung Und Wartung Sicherheitskontrollen

    ATOM PLUS ARBEITEN ZUR REGELMÄSSIGEN ÜBERPRÜFUNG UND WARTUNG SICHERHEITSKONTROLLEN 1) In den folgenden Situationen ist die Maschine durch einen Fachtechniker auf den einwandfreien und sicheren Betriebszustand überprüfen zu lassen: ● vor der Inbetriebsetzung ● nach Änderungen oder Reparaturen ● zudem sind sämtliche in der Tabelle “Vorbeugende regelmäßige Wartung und Überprüfungen” angegebene Arbeiten regelmäßig auszuführen.

  • Seite 99: Periodiek Onderhoud En Controles En Veiligheidscontroles

    ATOM PLUS PERIODIEK ONDERHOUD EN CONTROLES EN VEILIGHEIDSCONTROLES 1) De machine dient in de volgende gevallen door een gespecialiseerde technicus geïnspecteerd te worden, deze monteur controleert de veiligheidsvoorzieningen en de aanwezigheid van beschadigingen of slijtage: ● voor het opstarten ● na wijzigingen en reparaties ●...

  • Seite 100: Ricerca Dei Guasti

    ATOM PLUS RICERCA DEI GUASTI DIFETTO CAUSA RIMEDIO Non raccoglie materiali pesanti e lascia traccia Velocità di avanzamento eccessiva Diminuire velocità di sporco durante il lavoro. Traccia troppo leggera Regolare traccia Spazzola consumata Sostituire spazzola Spazzola con setole piegate o con avvolto fili di ferro, cor- de, ecc.

  • Seite 101: Corrective Action

    ATOM PLUS TROUBLESHOOTING PROBLEM CAUSE CORRECTIVE ACTION The sweeper fails to pick up large particles of Working speed too fast Reduce working speed dirt or leaves traces of dirt behind. Brush pressur too light Adjust brush pressure (trace on floor) Brush worn Replace brush Bristles bent or string or wire etc., entangled in brush...

  • Seite 102: Búsqued De Averías

    ATOM PLUS BÚSQUEDA DE AVERÍAS PROBLEMA CAUSA SOLUCIÓN No recoge materiales pesados o deja una mar- Velocidad de marcha excesiva. Disminuir la velocidad de marcha. ca de suciedad durante la operación. Marca demasiado ligera. Regular la marca. Cepillo gastado. Cambiar el cepillo. Cepillo con las cerdas dobladas o con alambres, cuerdas, etc.

  • Seite 103: Recherche Des Pannes

    ATOM PLUS RECHERCHE DES PANNES DEFAUT CAUSE REMEDE La machine ne ramasse pas d’ordures lourdes Vitesse d’avance excessive Diminuer la vitesse d’avance et laisse des traces de saleté lors du fonction- Trace trop légère Régler la trace nement Brosse usé Remplacer le balai Brosse avec les soies pliées ou avec fils de fer, cor- des etc...

  • Seite 104: Fehlersuche

    ATOM PLUS FEHLERSUCHE PROBLEM URSACHE ABHILFE Schweres Material wird nicht aufgenommen Fahrgeschwindigkeit zu hoch Fahrgeschwindigkeit verringern und es bleiben während der Arbeit Schmutzre- Zu leichte Spur Spur einstellen ste auf dem Boden. Bürste abgenutzt Bürste ersetzen Borsten sind verbogen oder mit einem Seil, Draht o. ä.

  • Seite 105: Opzoeken En Oplossen Van Storingen

    ATOM PLUS OPZOEKEN EN OPLOSSEN VAN STORINGEN STORING OORZAAK OPLOSSING De machine veegt zwaar materiaal niet op of Rijsnelheid te groot Rijsnelheid verminderen laat vuilspoor achter tijdens het werk. Spoor te licht Spoor afstellen Versleten borstel Borstel vervangen Borstel met gebogen haren en met touw e.d. omwikkeld. Materiaal verwijderen Deflector hoofdborstel vervuild met aangekoekt materiaal.

  • Seite 106: Demolizione Della Macchina

    ATOM PLUS DEMOLIZIONE DELLA MACCHINA Si consiglia di conferire la macchina al raccoglitore autorizzato. I quali provvederanno Loro alla gestione corretta dello smal- timento. In particolare gli oli, i filtri, e le batterie. Le parti in ABS e metalliche possono seguire le proprie destinazioni di materie prime se- condarie.

  • Seite 107: Demolition De La Machine

    ATOM PLUS DEMOLITION DE LA MACHINE Il est recommandé de remettre la machine à un centre de collecte agréé pour la démolition et l’élimination des déchets, en particulier des déchets tels que huiles, fi ltres et batteries. Les parties en ABS et les parties métalliques peuvent être éliminées comme matières premières secondaires.

Diese Anleitung auch für:

Atom h plusAtom e plus

Inhaltsverzeichnis
