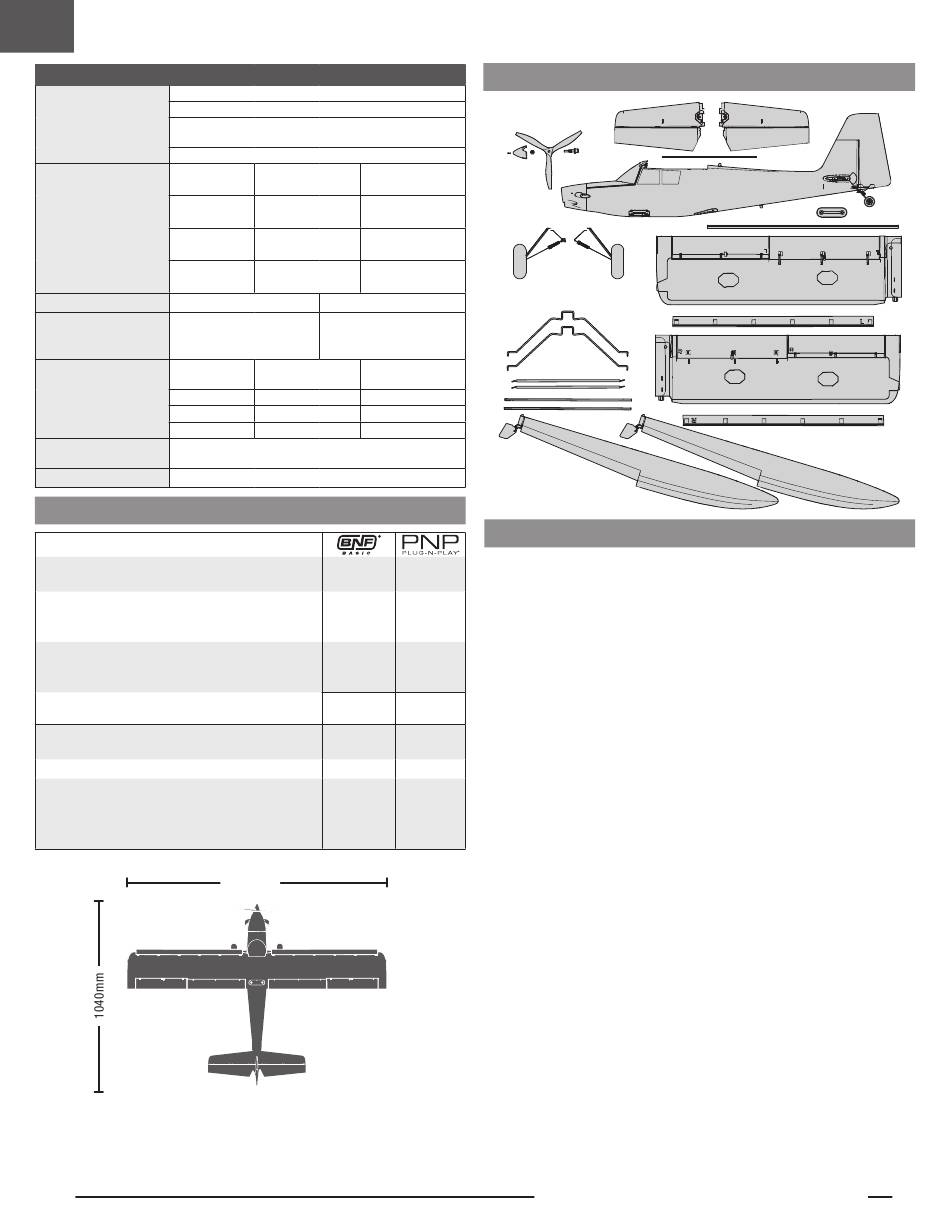

Inhaltsverzeichnis; Packungsinhalt; Spezifikationen - Horizon Hobby E-flite Turbo Timber Evolution 1.5m Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für E-flite Turbo Timber Evolution 1.5m:
Inhaltsverzeichnis

Werbung

DE
Schnellstartanleitung
1. Leeres (Acro-) Modell
2. Tragflächentyp: 1 Querruder, 1 Klappe
Senderkonfiguration
3. Umkehren der Servolaufrichtung: Getriebe
rückwärts, alle anderen normal
4. Wegverstellung (Alle Oberflächen): 100 %
Querruder
(an der Wurzel)
Duale Geschwindigkeit
Höhenruder
(an der Spitze)
Seitenruder
(oben)
Klappen-Verfahrweg
Halb q = 20mm
Kompensation von
Klappen / Runter
Höhenruder
Exponential
Querruder
(Weiche Mitte)
Höhenruder
Seitenruder
60mm +/-5mm von der Vorderkante nach hinten,
Schwerpunkt (CG)
Einstellung Flug-Timer

Spezifikationen

Motor: BL10 Bürstenloser Außenläufer, 800 Kv,
14-polig (EFLM17552)
Geschwindigkeitsregler: Avian bürstenloser 60
A Smart-Geschwindigkeitsregler, 3S-6S, IC3
(SPMXAE1060)
Servos: Querruder (2), Höhen-, Seitenruder, Klappe
(2): 9 g digitaler Metallgetriebe-Servo, 7 Zoll (180 mm)
Servoleitung (SPMSA370)
Empfohlener Empfänger: Spektrum
6-kannel Sport Empfänger (SPMAR637T)
Empfohlener Akku: 14.8V 4S 3200mAh 30C Li-Po
mit IC3/EC3-Anschluss
Empfohlenes Ladegerät: 4S LiPo Balance-Ladegerät Erforderlich Erforderlich
Empfohlener Sender:
2.4 Ghz Sender mit voller Reichweite und Spektrum
DSM2/DSMX
Technologie und einstellbaren Dual Rates
ohne Akku 1.82kg
mit 4s 3200mAh Akku 2.15kg
22
Hohe
Niedrige
Geschwindigkeit
Geschwindigkeit
p = 33mm
p = 25mm
q = 33mm
q = 25mm
p = 8mm
p = 6mm
q = 8mm
q = 6mm
 = 10mm
 = 6mm
 = 10mm
 = 6mm
Voll q = 35mm
16%
30%
Hohe
Niedrige
Geschwindigkeit
Geschwindigkeit
10 %
5 %
10 %
5 %
10 %
5 %
gemessen an der Tragflächenwurzel
7 Minuten
Eingebaut
Eingebaut
®
Eingebaut
AR637TA AS3X
Eingebaut
Erforderlich
Erforderlich Erforderlich
Erforderlich Erforderlich
1555mm

Packungsinhalt

Inhaltsverzeichnis

SAFE Select-Technologie BNF ..............................................................................23
Eingebaut
Vor dem Flug .......................................................................................................23
Senderkonfiguration BNF .....................................................................................23
Zusammenbau des Modells .................................................................................24
Eingebaut
Auswahl und Montage des PNP-Empfängers........................................................25
Failsafe und allgemeine Tipps für die Binding BNF ..............................................26
Eingebaut
Montage des Modells (Fortsetzung) ......................................................................27
Zentrieren der Steuerflächen................................................................................27
Montage des Modells (Fortsetzung) .....................................................................28
Zusammenbau des Modells (Fortsetzung) ............................................................29
Integrierte Geschwindigkeitsregler-Telemetriev ....................................................30
Schalterbelegung von SAFE Select ......................................................................30
Horn- und Servoarm-Einstellungen ......................................................................30
Schwerpunkt (CG) ...............................................................................................31
Steuerrichtungstests ............................................................................................31
AS3X Kontrolle Lenktest BNF ..............................................................................32
Montage der Propeller .........................................................................................32
Tipps zum Fliegen und Reparieren .......................................................................33
Tipps für das Fliegen mit SAFE® Select BNF .......................................................33
Trimmung während des Fluges BNF ....................................................................34
Nach dem Flug ....................................................................................................34
Motorwartung ......................................................................................................34
AS3X Fehlerbehebung BNF .................................................................................34
Fehlerbehebung ...................................................................................................35
Montage des Modells (Fortsetzung) ......................................................................36
Starten von Gewässern ........................................................................................36
Ersatzteile ............................................................................................................37
Empfohlene Artikel ...............................................................................................37
Optionale Komponenten .......................................................................................37
Haftungsbeschränkung .......................................................................................38
Garantie und Service Kontaktinformationen..........................................................38
Konformitätshinweise für die Europäische Union ..................................................39
