5 Elektrischer Anschluss
► Anlage spannungsfrei schalten und Gerät anschließen.
4
3
2
1
1
5
2
4
3

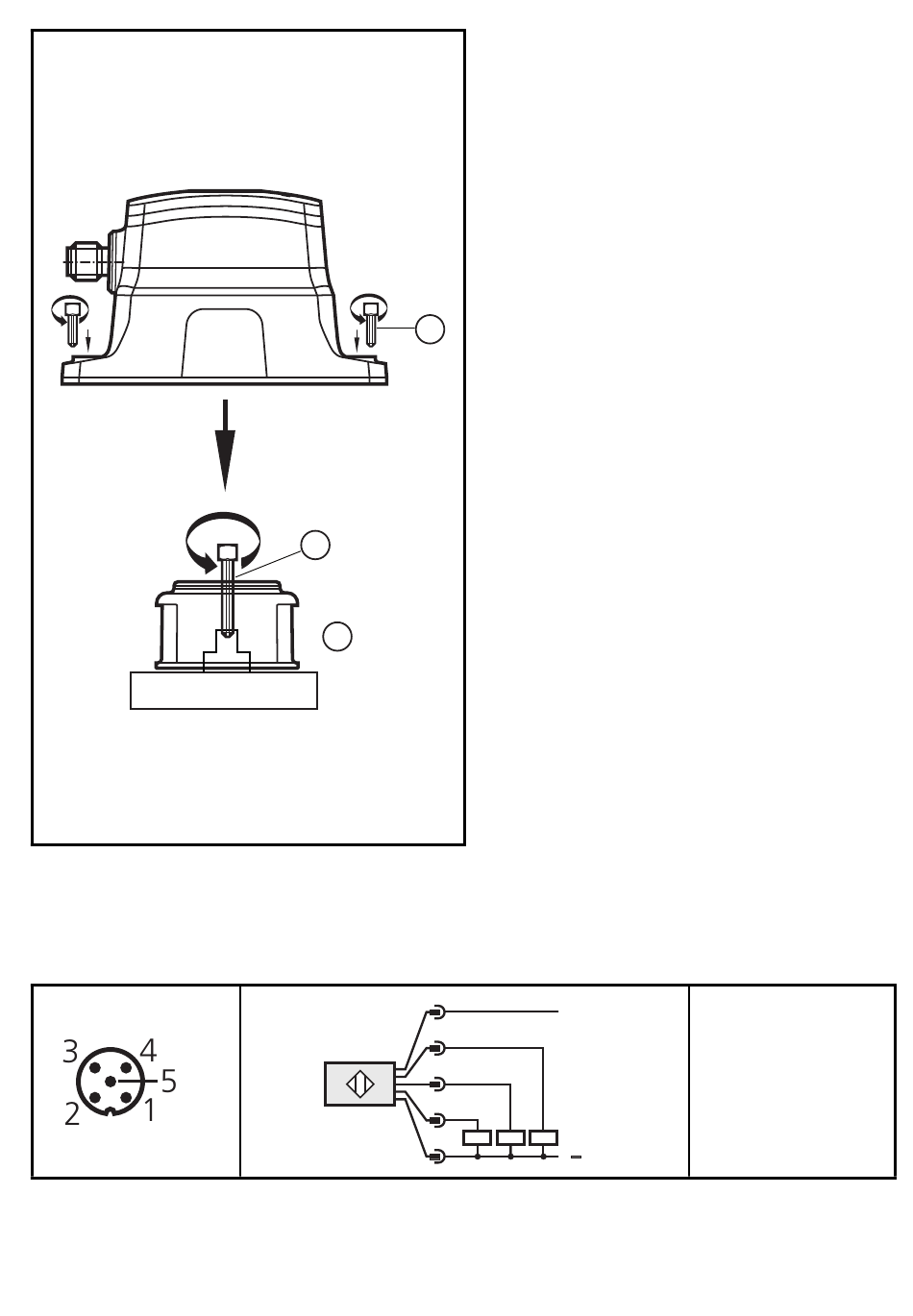

► Die beiden Einkerbungen (1) unten
am Puck als Montagehilfe zur ge-
nauen Positionierung auf der Welle
verwenden.
► Puck ausrichten. Der Puck ist in
sich drehbar, die gelbe Fläche mit
der Aufschrift „open" signalisiert im
Fenster die eingestellte Position.
► Puck mit mitgelieferter Schraube
(2) auf dem Ventilkopf befestigen,
Anzugsdrehmoment 2 Nm.
► Gerät auf den Puck setzen.
► Je nach mechanischer Schnittstelle
gegebenenfalls eine optionale
Montageplatte verwenden.
► Gerät mit den mitgelieferten
Schrauben (3) auf dem Antriebsge-
häuse befestigen.
- Anzugsdrehmoment bei Verwen-
dung einer Montageplatte aus
Kunststoff: 1,5 Nm.
- Anzugsdrehmoment ohne Monta-
geplatte: 3 Nm.
L +
L
2: OUT 2
4: OUT 1 / IO-Link
5: OUT 3
