1.0 EINFÜHRUNG
Der MaxBlend Lite ist ein Zubehörteil für ein Luft-/Sauerstoff-Mischmodul, das die Verwendung
eines batteriebetriebenen Sauerstoffmonitors und Durchflussmessers umfasst. Das Mischmodul
ermöglicht eine präzise Mischung von medizinischer Luft und Sauerstoff, während der Monitor
die ausgewählten Sauerstoffkonzentrationen vom Ausgang des Mischmoduls misst und die
gemessenen Werte auf einem digitalen Display anzeigt. Der Monitor verfügt ebenfalls über
obere und untere Alarmgrenzwerte, die bei Über- bzw. Unterschreitung einen hörbaren
und optischen Alarm aktivieren. Ein integrierter Durchflussmesser ermöglicht eine präzise
Flusskontrolle der verabreichten Gasmischung.
1.1 Indikationen
MAXBlend Lite ist konzipiert für die Versorgung mit einem kontinuierlichen Luft/Sauerstoff-
Gasgemisch und zur ständigen Überwachung der verabreichten Sauerstoffkonzentration bei
Kleinkindern, Kindern und Erwachsenen. Es handelt sich um ein medizinisches Gerät, das
ausschließlich von qualifiziertem, geschultem Personal und unter Anweisung eines Arztes in
professionellen medizinischen Umgebungen, wie z. B. Krankenhäusern oder subakuten und
pflegerischen Betreuungseinrichtungen, verwendet werden darf, in denen die Verabreichung
und die Überwachung von Luft/Sauerstoff-Gemischen erforderlich ist. Es ist nicht als lebenser-
haltendes Gerät vorgesehen.

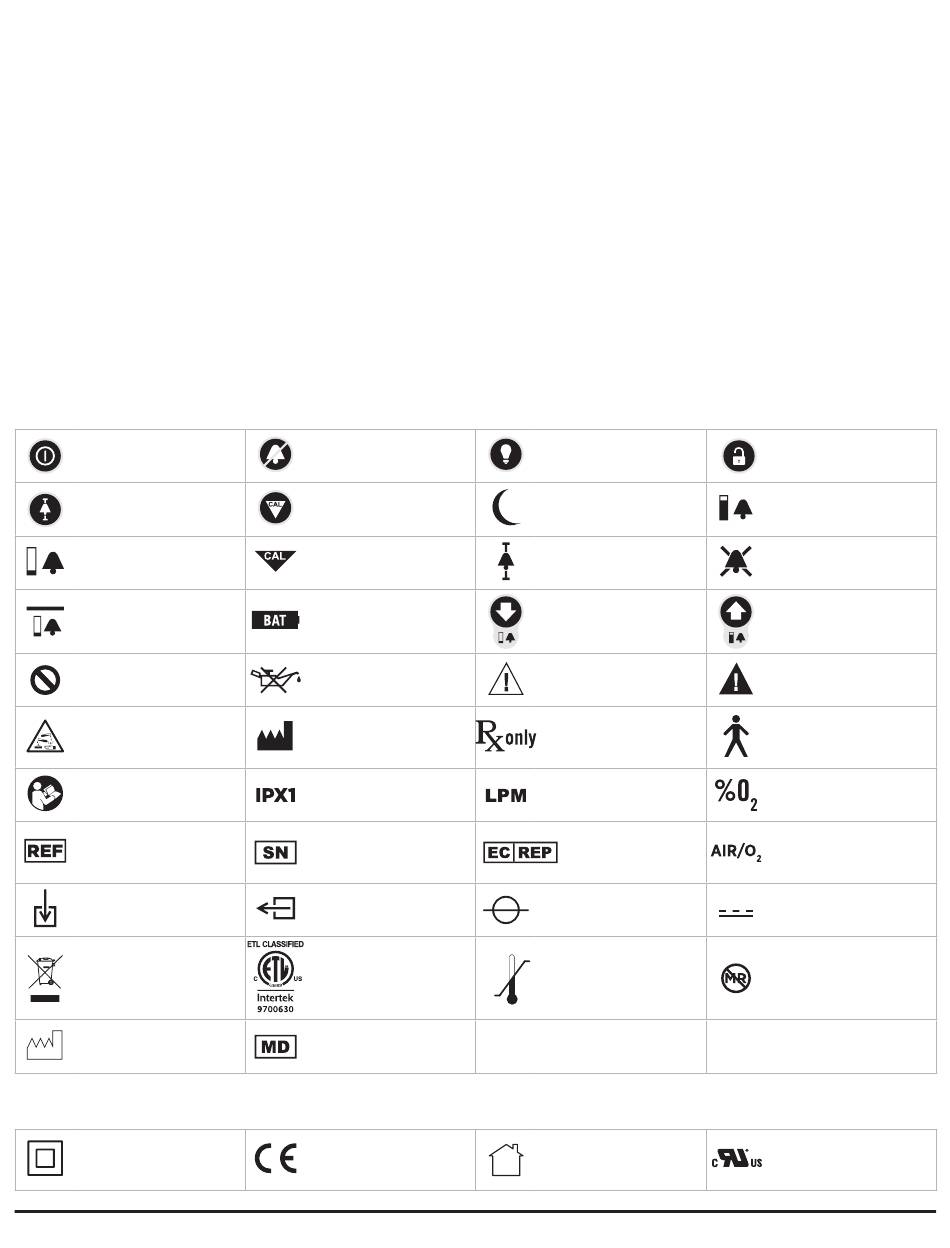

1.3 Symbole
Auf dem MaxBlend Lite befinden sich die folgenden Symbole und Sicherheitsetiketten:
EIN/AUS-Taste
Smart Alarm-Taste
Anzeige Niedrigalarm
Unter 18 % Alarm-Anzeige
Vermeiden
Ätzend
Achtung, in
Begleitdokumenten nachlesen
Bestellnummer
Einlass
Nicht wegwerfen. Befolgen
Sie die örtlichen Richtlinien
zur Entsorgung.
Herstellungsdatum
SYMBOLE STROMVERSORGUNG
Auf dem MaxBlend Lite-Netzteil befinden sich die folgenden Symbole und Sicherheitsetiketten:
Doppelter Patientenschutz
(doppelt isoliert)
WWW.MAXTEC.COM • (800) 748-5355
1.2 MAX-550E Sauerstoffsensor
Beim MAX-550E handelt es sich um einen galvanischen Partialdrucksensor speziell
für Sauerstoff. Er besteht aus zwei Elektroden (einer Kathode und einer Anode), einer
Teflonmembran und einem Elektrolyt. Sauerstoff diffundiert durch die Teflonmembran und
reagiert sofort elektrochemisch auf einer Goldkathode. Gleichzeitig findet eine elektroche-
mische Oxidation an einer Bleianode statt, wodurch ein elektrischer Strom ausgelöst wird,
der eine Ausgangsspannung liefert. Die Elektroden werden in einen besonders schwachen,
gelierten Säureelektrolyt eingetaucht, wodurch die Sensoren länger halten und bewegung-
sunempfindliche Eigenschaften erhalten. Da dieser Sensor speziell auf Sauerstoff reagiert,
ist der erzeugte Strom proportional zum Sauerstoffgehalt im Messgas. Wenn kein Sauerstoff
vorhanden ist, findet keine elektrochemische Reaktion statt und daher wird kein bzw. eine
vernachlässigbare Menge an Strom erzeugt. Daher stellt sich der Sensor selbst auf Null.
ACHTUNG: Der MAX-550E Sauerstoffsensor ist ein abgedichtetes Gerät, das einen milden
Säureelektrolyt und Blei (Pb) enthält. Diese Materialien sind gefährliche Abfallkomponenten und
müssen ordnungsgemäß entsorgt oder zur Entsorgung oder Wiederverwertung an Maxtec
zurückgesendet werden.
ACHTUNG: Wird der Sensor nach der Kalibrierung fallen gelassen oder stark erschüttert, kann
der Kalibrierpunkt so verschoben werden, dass eine neuerliche Kalibrierung erforderlich ist.
Stummschaltung-Taste
CAL (Kalibrierungstaste)
Kalibrierungserinnerung
Anzeige niedriger
Batteriestand
Kein Öl verwenden
Manufacturer
Wasserschutz
Seriennummer
Austritt
Erfüllt ETL-Standards
Medizinprodukt
Erfüllt EU-Anforderungen.
Kombinierte UL/CSA
Kennzeichnung
37
Taste für
Hintergrundbeleuchtung
Anzeige Schlafmodus
Anzeige Alarm Smart Modus
NACH UNTEN
(Niedrigalarm-Taste)
Achtung
Federal law (USA) restricts
this device to sale by or
on order of a physician.
Liter pro Minute
Autorisierte Vertretung
in der Europäischen
Gemeinschaft
Fluss in Mitte der Kugel ablesen
Lagerungstemperaturbereich
Für Verwendung in
trockenen Innenräumen
Freigabe-Taste
Anzeige Hochalarm
Anzeige Alarmstummschaltung
NACH OBEN
(Hochalarm-Taste)
Warnhinweis
Type B Applied Parts
Sauerstoff Prozent
Luft/Sauerstoff-Mischung
Gleichspannung
Nicht MR-sicher
Kombinierte UL/CSA
Kennzeichnung
