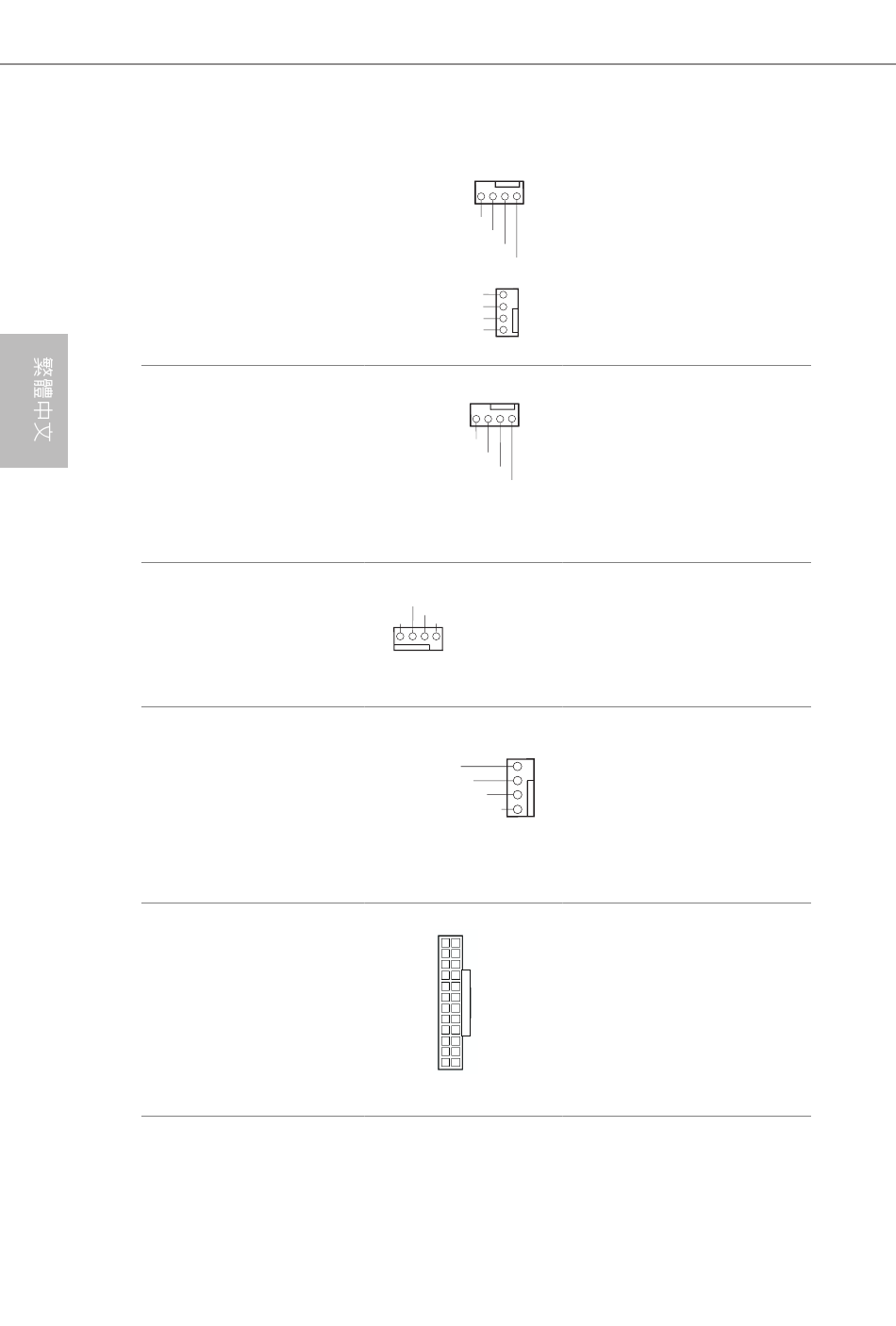

機殼風扇接頭
(4-pin CHA_FAN1)
（請參閱第 1 頁， 編號 3）
(4-pin CHA_FAN2)
（請參閱第 1 頁，編號 12）
機殼風扇 / 水冷幫浦
風扇接頭
(4-pin
CHA_FAN3/W_PUMP)
（請參閱第 1 頁，編號 17）
CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第 1 頁， 編號 4）
CPU 選購 / 水冷幫浦
風扇接頭
(4-pin
CPU_OPT/W_PUMP)
（請參閱第 1 頁， 編號 2）
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第 1 頁，編號 8）
186
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
FAN_SPEED_CONTROL
4
CHA_FAN_SPEED 3
FAN_VOLTAGE 2
GND 1
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
FAN_VOLTAGE
CPU_FAN_SPEED
GND
FAN_SPEED_CONTROL
1 2 3 4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
12 24
13
1
請將風扇纜線連接至風
扇接頭，並比對黑線及
接地針腳。
請將風扇纜線連接至風
扇接頭，並比對黑線及
接地針腳。
本主機板配備 4-Pin CPU
風扇 ( 靜音風扇 ) 接頭。
若您計畫連接 3-Pin CPU
風扇，請接至 Pin 1-3。
本主機板配備 4-Pin 水冷
CPU 風扇接頭。若您計
4
3
畫連接 3-Pin CPU 水冷風
2
1
扇，請接至 Pin 1-3。
本主機板配備一組 24-pin
ATX 電源接頭。若要使用
20-pin ATX 電源供應器，
請插入 Pin 1 及 Pin 13。
