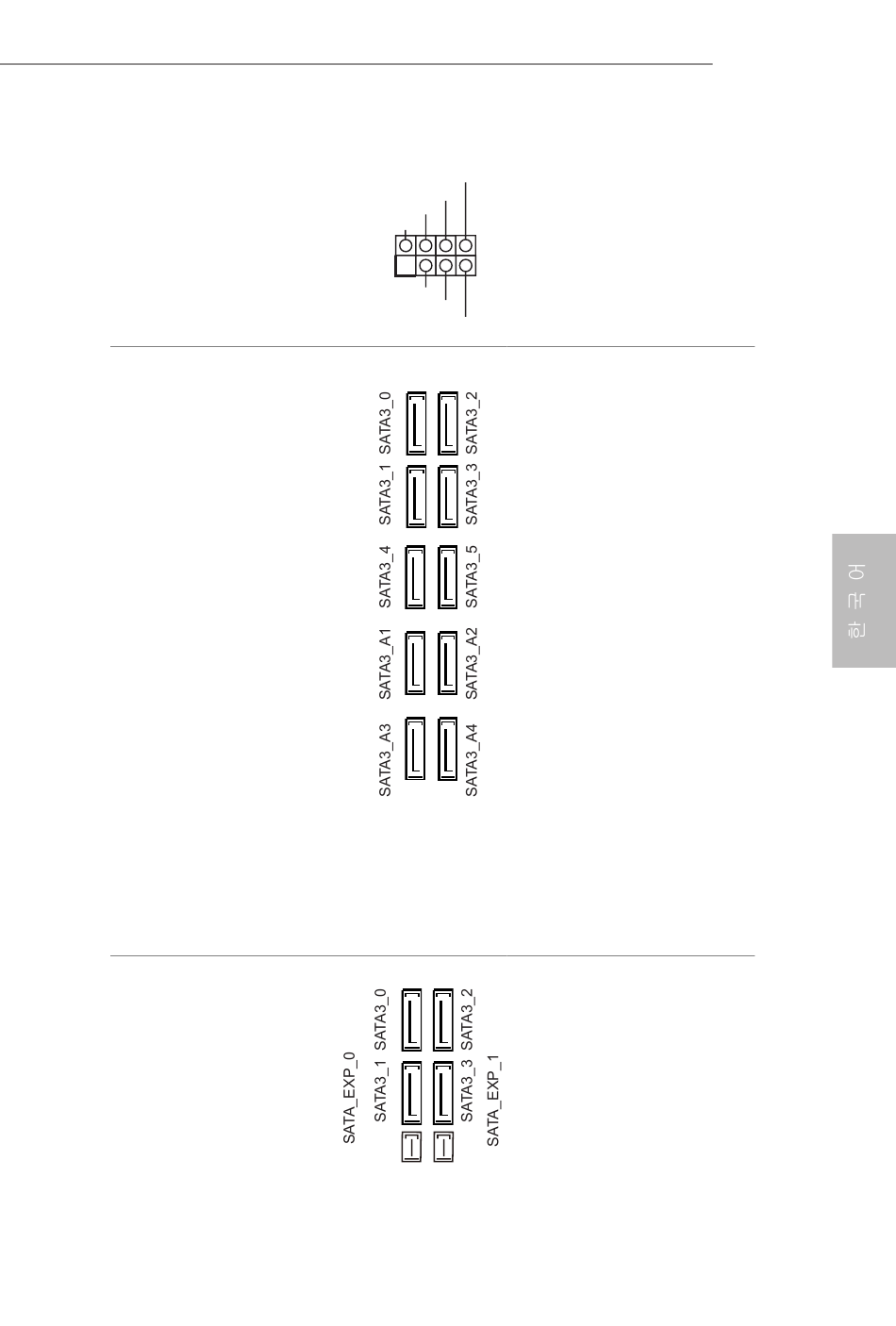

전원 LED 및 스피커 헤더
(7 핀 SPK_PLED1)
(1 페이지 , 19 번 항목 참조 )
시리얼 ATA3 커넥터
(SATA3_0_1:
1 페이지 , 13 번 항목 참조 )
(SATA3_2_3:
1 페이지 , 13 번 항목 참조 )
(SATA3_4_5:
1 페이지 , 14 번 항목 참조 )
(SATA3_A1_A2:
1 페이지 , 15 번 항목 참조 )
(SATA3_A3_A4:
1 페이지 , 16 번 항목 참조 )
직렬 ATA Express 커넥터
(SATA_EXP_0_1:
1 페이지 , 13 번 항목 참조 )
섀시 전원 LED 와 섀시 스피
SPEAKER
DUMMY
커를 이 헤더에 연결하십시
DUMMY
+5V 오 .
1
PLED+
PLED+
PLED-
이들 열 개의 SATA3 커넥터
는 최대 6.0 Gb/s 데이터 전송
속도를 제공하는 내부 저장
장치용 SATA 데이터 케이블
을 지원합니다 .
M2_1, SATA3_0 및 SATA3_1
가 레인을 공유합니다 . 이들
중 하나가 사용 중인 경우 ,
나머지가 비활성화됩니다 .
M2_2, SATA3_4 및 SATA3_5
가 레인을 공유합니다 . 이들
중 하나가 사용 중인 경우 ,
나머지가 비활성화됩니다 .
SATA- 타입 M.2 장치에
서 M2_3 을 사용 중이면 ,
SATA3_3 이 비활성화됩니다 .
부팅 시간을 최소화하려
면 , Intel® Z270 SATA 포트
(SATA3_0) 를 부팅용 장치에
사용하십시오 .
SATA 저장장치 또는
PCIe 저장장치를 이 커넥
터에 연결하십시오 .
