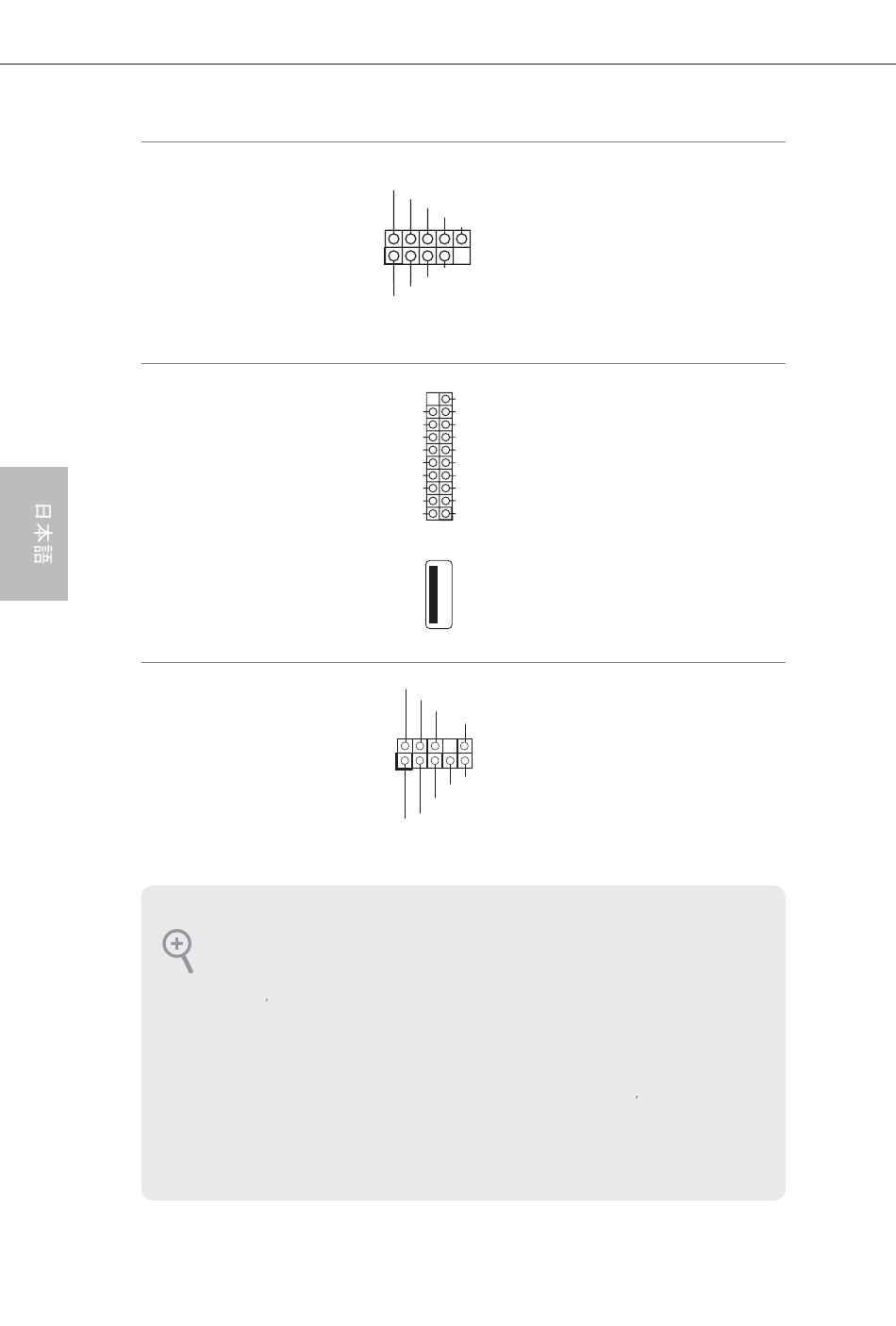

USB 2.0 ヘッダー
（9 ピン USB_11_12）
（p.1、 No. 23 参照）
（9 ピン USB_13_14)
（p.1、 No. 22 参照）
（9 ピン USB_15_16）
（p.1、 No. 21 参照）
USB 3.0 ヘッダー
（19 ピン USB3_6_7）
（p.1、 No. 10 参照）
（19 ピン USB3_8_9）
（p.1、 No. 11 参照）
(USB_10)
（p.1、 No. 9 参照）
フロントパネルオーディオヘ
ッダー
（9 ピン HD_AUDIO1）
（p.1、 No. 27 参照）
1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、
正しく機能するためには、 シャーシのパネルワイヤーが HDA をサポートしてい
るこ とが必要です。 お使いのシステムを取り付けるには、 当社のマニュアルおよ
びシャーシのマニュアルの指示に従ってく ださい。
2. AC 97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオー
ディオヘッダーに取り付けてく ださい。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RET と OUT_RET は、 HD オーディオパネル専用です。 AC 97 オーディオ
パネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、 Realtek コントロールパネルの 「FrontMic」 タ
ブで、 「 録音音量」 を調整してく ださい。
156
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX- IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
このマザーボードには 3 つの
USB 2.0 ヘッダーが装備されて
います。 各 USB 2.0 ヘッダーは、
2 つのポートをサポートできま
す。
I/O パネルの 4 つの USB 3.0
ポートに加えて、 このマザーボー
ドには 2 つのヘッダーと 1 つの
ポートが装備されています。 各
USB 3.0 ヘッダーは、 2 つのポー
トをサポートできます。
このヘッダーは、 フロントオー
ディオパネルにオーディオデバ
イスを接続するためのものです。
