ASROCK Z270 Taichi Schnellinstallationsanleitung Seite 157

電源 LED とスピー
カーヘッダー
（7 ピン SPK_PLED1）
（p.1、 No. 19 参照）

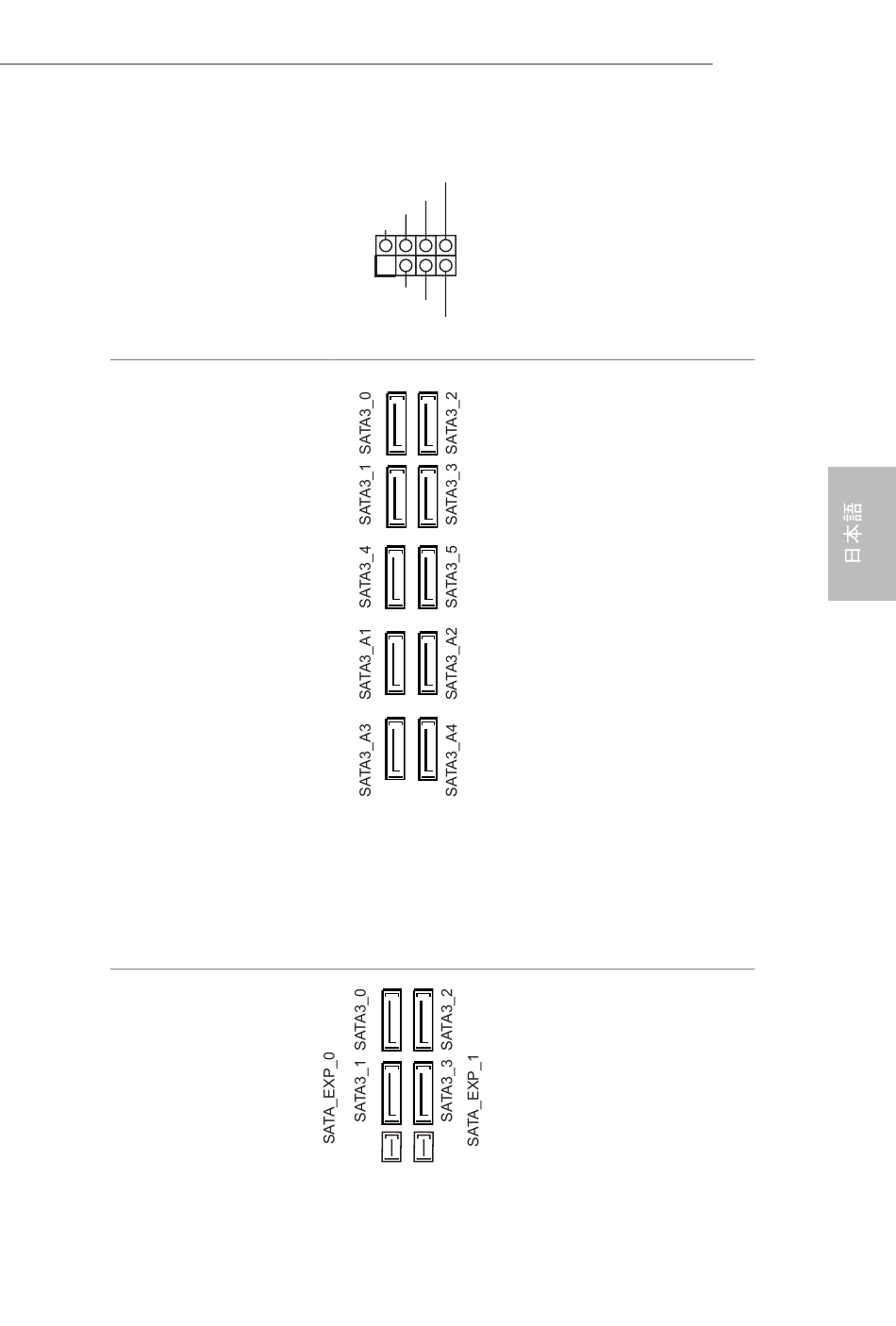

シリアル ATA3 コネクター
(SATA3_0_1:
p.1、 No. 13 参照）
(SATA3_2_3:
p.1、 No. 13 参照）
(SATA3_4_5:
p.1、 No. 14 参照）
(SATA3_A1_A2:
p.1、 No. 15 参照）
(SATA3_A3_A4:
p.1、 No. 16 参照）
シリアル ATA Express
コネクタ
(SATA_EXP_0_1:
p.1、 No. 13 参照）
シャーシ電源 LED とシャーシス
SPEAKER
DUMMY
ピーカーをこのヘッダーに接続
DUMMY
してく ださい。
+5V
1
PLED+
PLED+
PLED-
これら 10 個 の SATA3 コネクタ
は、 最高 6.0 Gb/s のデータ転送
速度で内部ストレージデバイス
用の SATA データケーブルに対
応します。
M2_1 は SATA3_0 及び
SATA3_1 とレーンを共用します。
いずれかが使用されている場
合は、 その他は無効になります。
M2_2 は SATA3_4 及び
SATA3_5 とレーンを共用します。
いずれかが使用されている場
合は、 その他は無効になります。
SATA タイプ M.2 デバイスで
M2_3 を使用している場合は、
SATA3_3 は無効になります。
起動時間を最小限に抑えるた
めに、 Intel® Z270 SATA ポート
(SATA3_0) をブータブルデバイ
ス用に使用します。
SATA または PCIe ストレージデ
バイスをこれらのコネクタに接
続してく ださい。
Z270 Taichi
155
