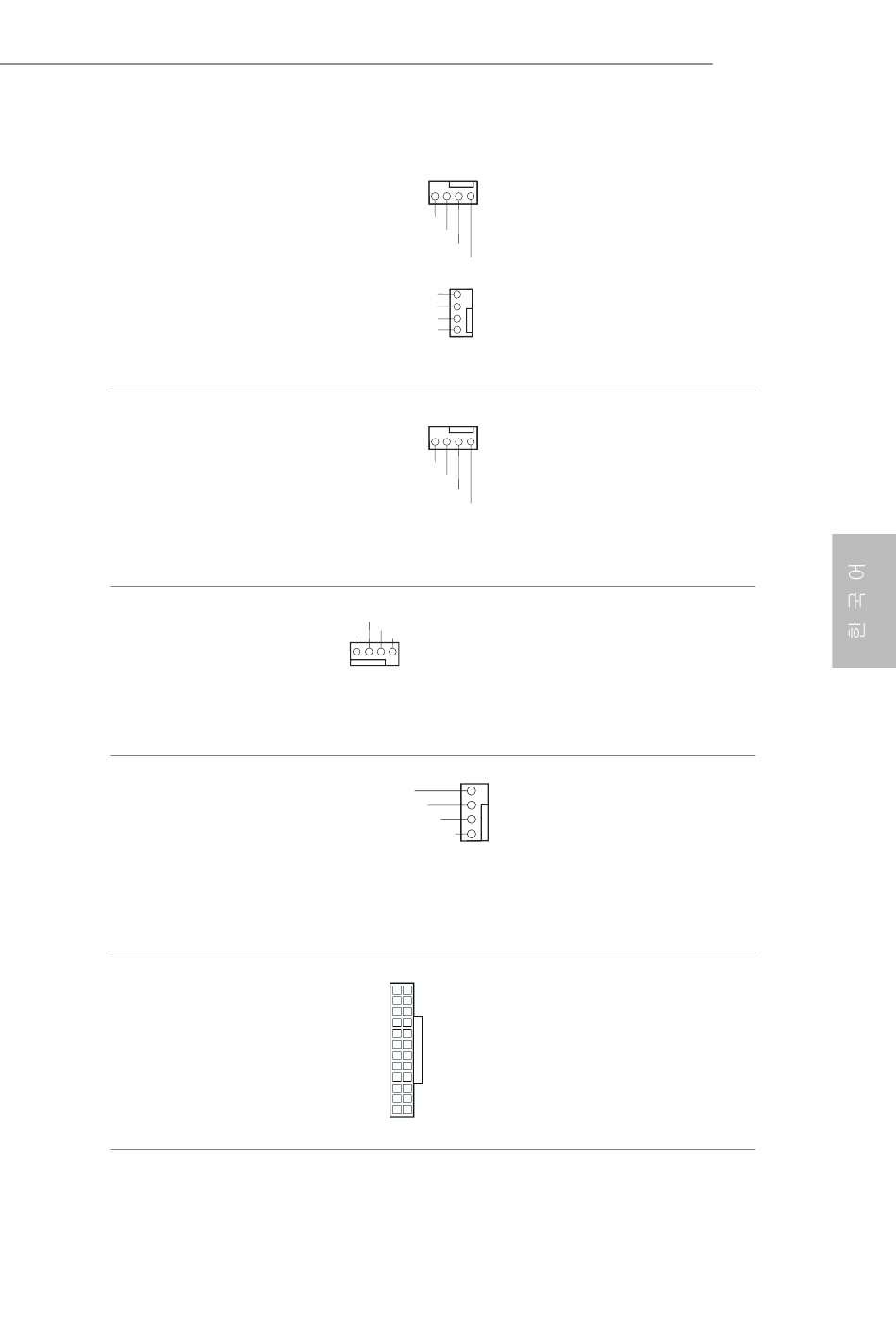

섀시 팬 커넥터
(4 핀 CHA_FAN1)
(1 페이지 , 3 번
항목 참조 )
(4 핀 CHA_FAN2)
(1 페이지 , 12 번
항목 참조 )
섀시 팬 / 워터 펌프 팬 커
넥터
(4 핀 CHA_FAN3/W_
PUMP)
(1 페이지 , 17 번
항목 참조 )
CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 , 4 번
항목 참조 )
CPU 옵션 / 워터 펌프 팬
커넥터
(4 핀 CPU_OPT/W_
PUMP)
(1 페이지 , 2 번
항목 참조 )
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 8 번
항목 참조 )
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
FAN_SPEED_CONTROL
4
CHA_FAN_SPEED 3
FAN_VOLTAGE 2
GND 1
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
FAN_VOLTAGE
CPU_FAN_SPEED
GND
FAN_SPEED_CONTROL
1 2 3 4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
12 24
13
1
팬 케이블을 팬 커넥터에
연결하고 검은색 와이어를
접지핀에 연결하십시오 .
팬 케이블을 팬 커넥터에
연결하고 검은색 와이어를
접지핀에 연결하십시오 .
이 마더보드에는 4 핀 CPU
팬 ( 저소음 팬 ) 커넥터가
탑재되어 있습니다 . 3 핀
CPU 팬을 연결하려는 경
우 핀 1-3 에 연결하십시오 .
이 마더보드에는 4 핀 수
4
3
냉식 CPU 팬 커넥터가 탑
2
1
재되어 있습니다 . 3 핀
CPU 수냉식 쿨러 팬을 연
결하려는 경우 핀 1-3 에
연결하십시오 .
이 마더보드에는 24 핀
ATX 전원 커넥터가 탑
재되어 있습니다 . 20 핀
ATX 전원공급장치를 사
용하려면 핀 1 과 핀 13 을
따라 연결하십시오 .
Z270 Taichi
143
