Mach LED 110

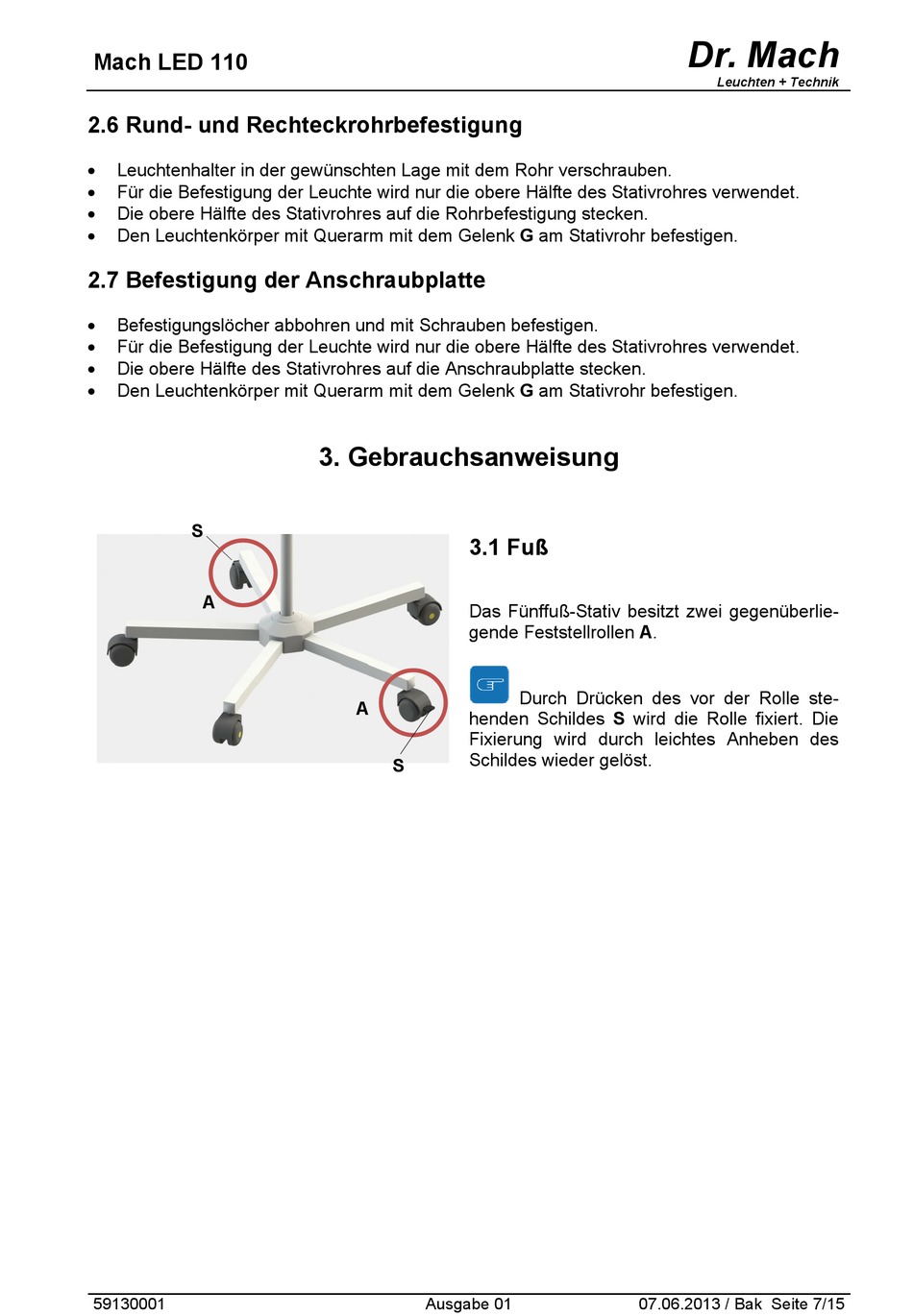

2.6 Rund- und Rechteckrohrbefestigung


Leuchtenhalter in der gewünschten Lage mit dem Rohr verschrauben.

Für die Befestigung der Leuchte wird nur die obere Hälfte des Stativrohres verwendet.

Die obere Hälfte des Stativrohres auf die Rohrbefestigung stecken.

Den Leuchtenkörper mit Querarm mit dem Gelenk G am Stativrohr befestigen.
2.7 Befestigung der Anschraubplatte

Befestigungslöcher abbohren und mit Schrauben befestigen.

Für die Befestigung der Leuchte wird nur die obere Hälfte des Stativrohres verwendet.

Die obere Hälfte des Stativrohres auf die Anschraubplatte stecken.

Den Leuchtenkörper mit Querarm mit dem Gelenk G am Stativrohr befestigen.
S
A
59130001

3. Gebrauchsanweisung

3.1 Fuß
Das Fünffuß-Stativ besitzt zwei gegenüberlie-
gende Feststellrollen A.
A
henden Schildes S wird die Rolle fixiert. Die
Fixierung wird durch leichtes Anheben des
Schildes wieder gelöst.
S
Ausgabe 01
Dr. Mach
Durch Drücken des vor der Rolle ste-
07.06.2013 / Bak Seite 7/15
