Mach LED 110

3.6 Rund- und Rechteckrohrbefestigung

•
Leuchtenhalter in der gewünschten Lage mit dem Rohr verschrauben.
•
Für die Befestigung der Leuchte wird nur die obere Hälfte des Stativrohres verwendet.
•
Die obere Hälfte des Stativrohres auf die Rohrbefestigung stecken.
•
Den Leuchtenkörper mit Querarm mit dem Gelenk G am Stativrohr befestigen.
3.7 Befestigung der Anschraubplatte
•
Befestigungslöcher abbohren und mit Schrauben befestigen.
•
Für die Befestigung der Leuchte wird nur die obere Hälfte des Stativrohres verwendet.
•
Die obere Hälfte des Stativrohres auf die Anschraubplatte stecken.
•
Den Leuchtenkörper mit Querarm mit dem Gelenk G am Stativrohr befestigen.
4.

Gebrauchsanweisung

S
A
59130001

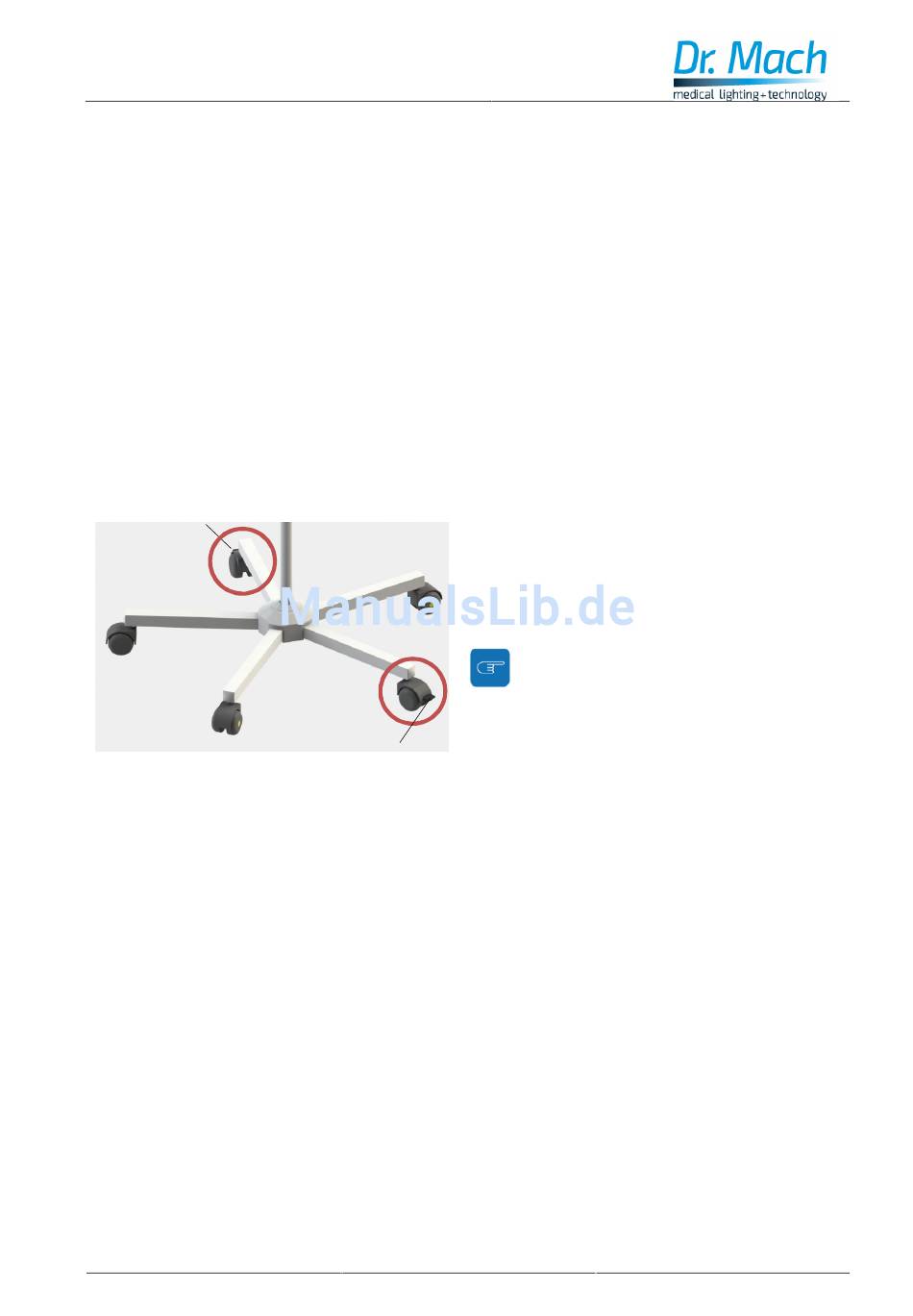

4.1 Fuß
Das Fünffuß-Stativ besitzt zwei gegenüberliegende
Feststellrollen A
Durch Drücken des vor der Rolle stehenden
A
Schildes S wird die Rolle fixiert. Die Fixierung wird
durch leichtes Anheben des Schildes wieder ge-
löst.
S
Ausgabe 06
.
17.04.2015 / Bak.We Seite
10/22
