Mach LED 110

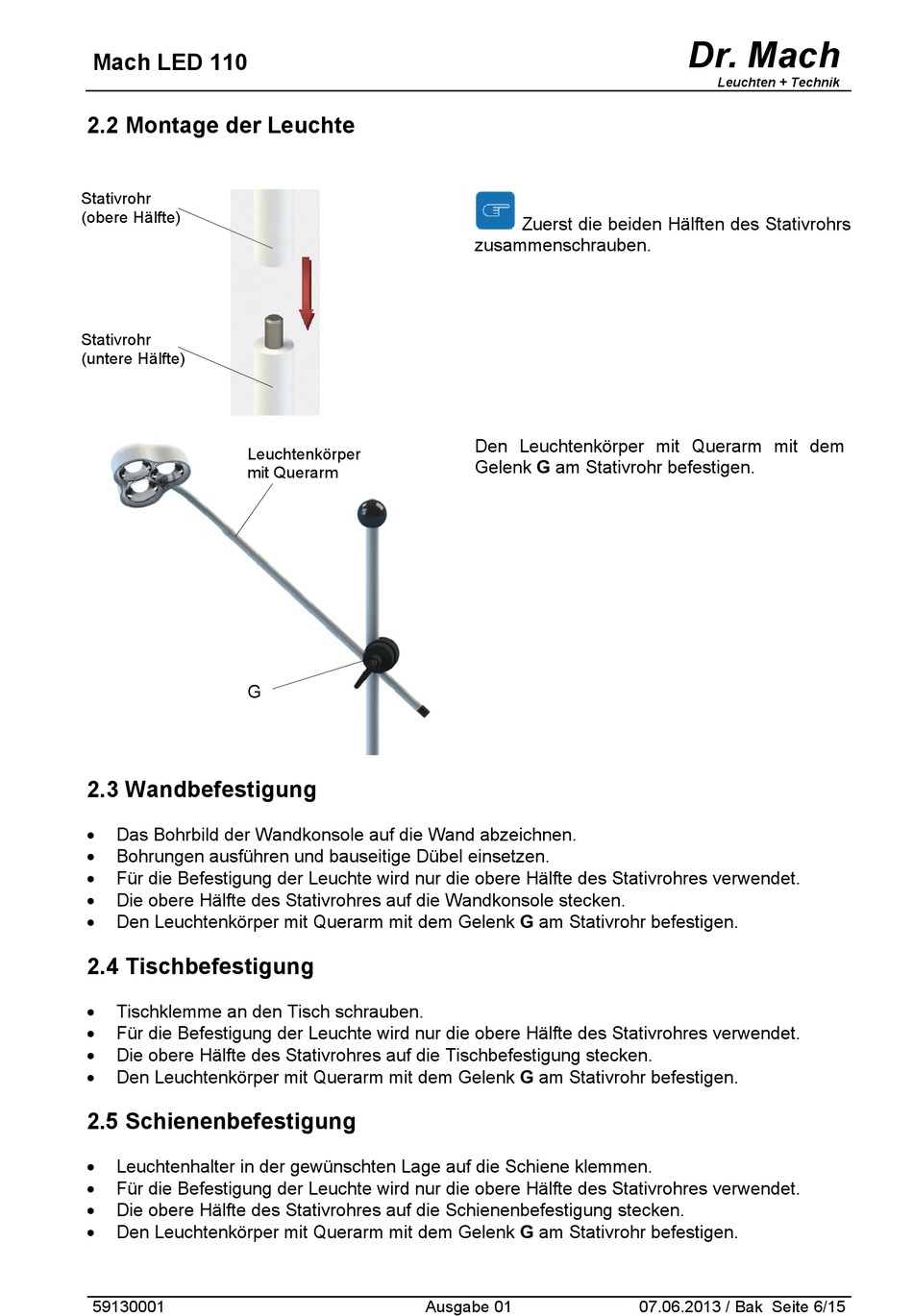

2.2 Montage der Leuchte

Stativrohr
(obere Hälfte)
Stativrohr
(untere Hälfte)
Leuchtenkörper
mit Querarm
G

2.3 Wandbefestigung


Das Bohrbild der Wandkonsole auf die Wand abzeichnen.

Bohrungen ausführen und bauseitige Dübel einsetzen.

Für die Befestigung der Leuchte wird nur die obere Hälfte des Stativrohres verwendet.

Die obere Hälfte des Stativrohres auf die Wandkonsole stecken.

Den Leuchtenkörper mit Querarm mit dem Gelenk G am Stativrohr befestigen.

2.4 Tischbefestigung


Tischklemme an den Tisch schrauben.

Für die Befestigung der Leuchte wird nur die obere Hälfte des Stativrohres verwendet.

Die obere Hälfte des Stativrohres auf die Tischbefestigung stecken.

Den Leuchtenkörper mit Querarm mit dem Gelenk G am Stativrohr befestigen.

2.5 Schienenbefestigung


Leuchtenhalter in der gewünschten Lage auf die Schiene klemmen.

Für die Befestigung der Leuchte wird nur die obere Hälfte des Stativrohres verwendet.

Die obere Hälfte des Stativrohres auf die Schienenbefestigung stecken.

Den Leuchtenkörper mit Querarm mit dem Gelenk G am Stativrohr befestigen.
59130001
Zuerst die beiden Hälften des Stativrohrs
zusammenschrauben.
Den Leuchtenkörper mit Querarm mit dem
Gelenk G am Stativrohr befestigen.
Ausgabe 01
Dr. Mach
Leuchten + Technik
07.06.2013 / Bak Seite 6/15
