Mach LED 110
Lieferumfang
 1x 5-Fußmittelteil aus Kunststoff
 2x Ausleger mit Feststellrollen
 2x Ausleger mit elektrisch leitfähigen Rollen
 1x Ausleger mit Rolle
 1x Klemmscheibe mit Nocken
 1x Zylinderschraube M8 mit Zahnscheibe
 1x Stativrohr (untere Hälfte)
 1x Stativrohr (obere Hälfte)
 Leuchtenkörper mit Arm
 Montageanleitung/Gebrauchsanweisung Stativ
 Gebrauchsanweisung Leuchtenkörper

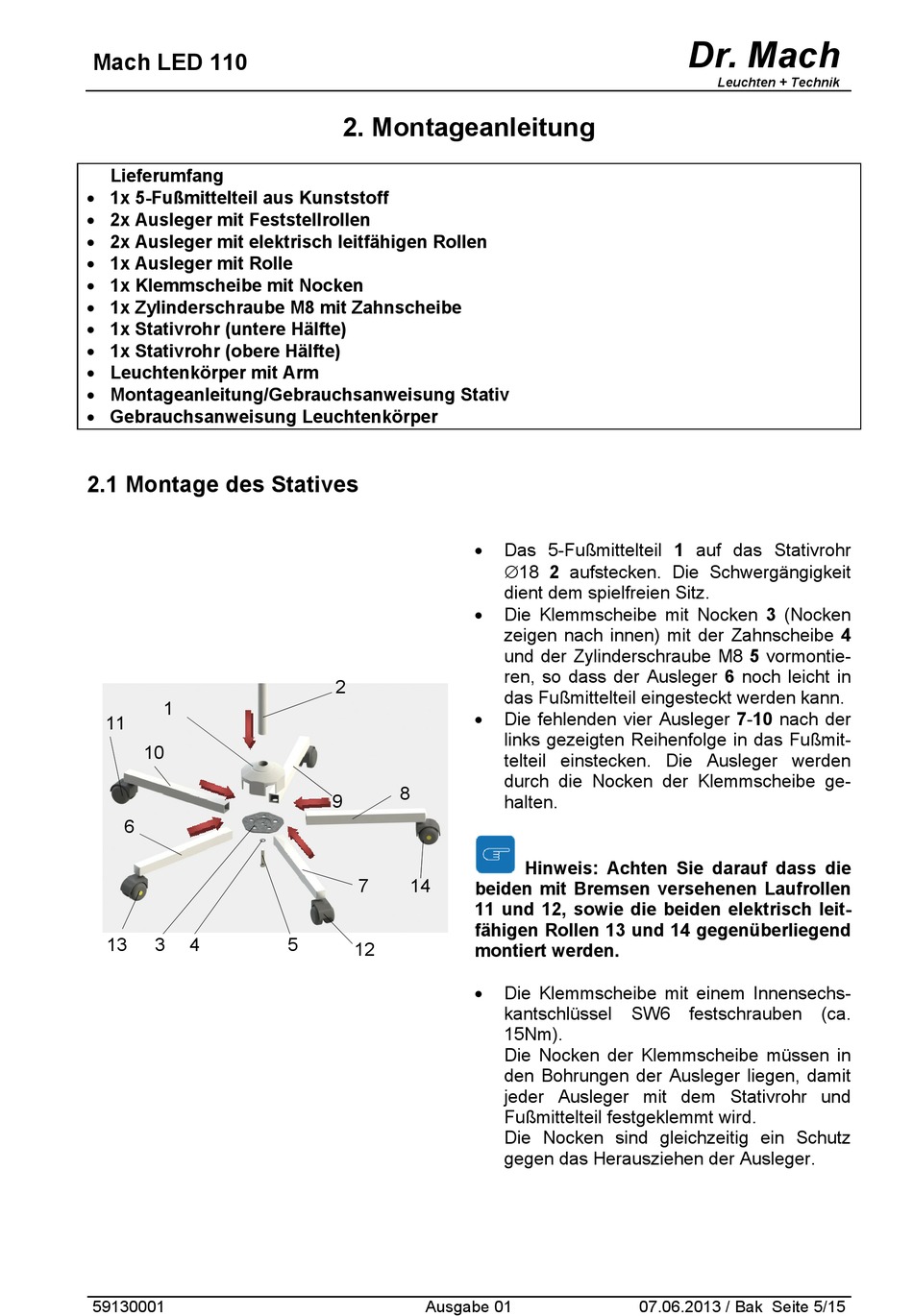

2.1 Montage des Statives

1
11
10
6
13 3 4
59130001

2. Montageanleitung

2
8
9
7 14
5
12
Ausgabe 01

Das 5-Fußmittelteil 1 auf das Stativrohr
18 2 aufstecken. Die Schwergängigkeit
dient dem spielfreien Sitz.

Die Klemmscheibe mit Nocken 3 (Nocken
zeigen nach innen) mit der Zahnscheibe 4
und der Zylinderschraube M8 5 vormontie-
ren, so dass der Ausleger 6 noch leicht in
das Fußmittelteil eingesteckt werden kann.

Die fehlenden vier Ausleger 7-10 nach der
links gezeigten Reihenfolge in das Fußmit-
telteil einstecken. Die Ausleger werden
durch die Nocken der Klemmscheibe ge-
halten.
Hinweis: Achten Sie darauf dass die
beiden mit Bremsen versehenen Laufrollen
11 und 12, sowie die beiden elektrisch leit-
fähigen Rollen 13 und 14 gegenüberliegend
montiert werden.

Die Klemmscheibe mit einem Innensechs-
kantschlüssel SW6
15Nm).
Die Nocken der Klemmscheibe müssen in
den Bohrungen der Ausleger liegen, damit
jeder Ausleger mit dem Stativrohr und
Fußmittelteil festgeklemmt wird.
Die Nocken sind gleichzeitig ein Schutz
gegen das Herausziehen der Ausleger.
07.06.2013 / Bak Seite 5/15
Dr. Mach
Leuchten + Technik
festschrauben (ca.
