2.2 Einstellen des Leuchtfeldes über die
Leuchtfelderzusammenführung
(für Modelle F und F/H)

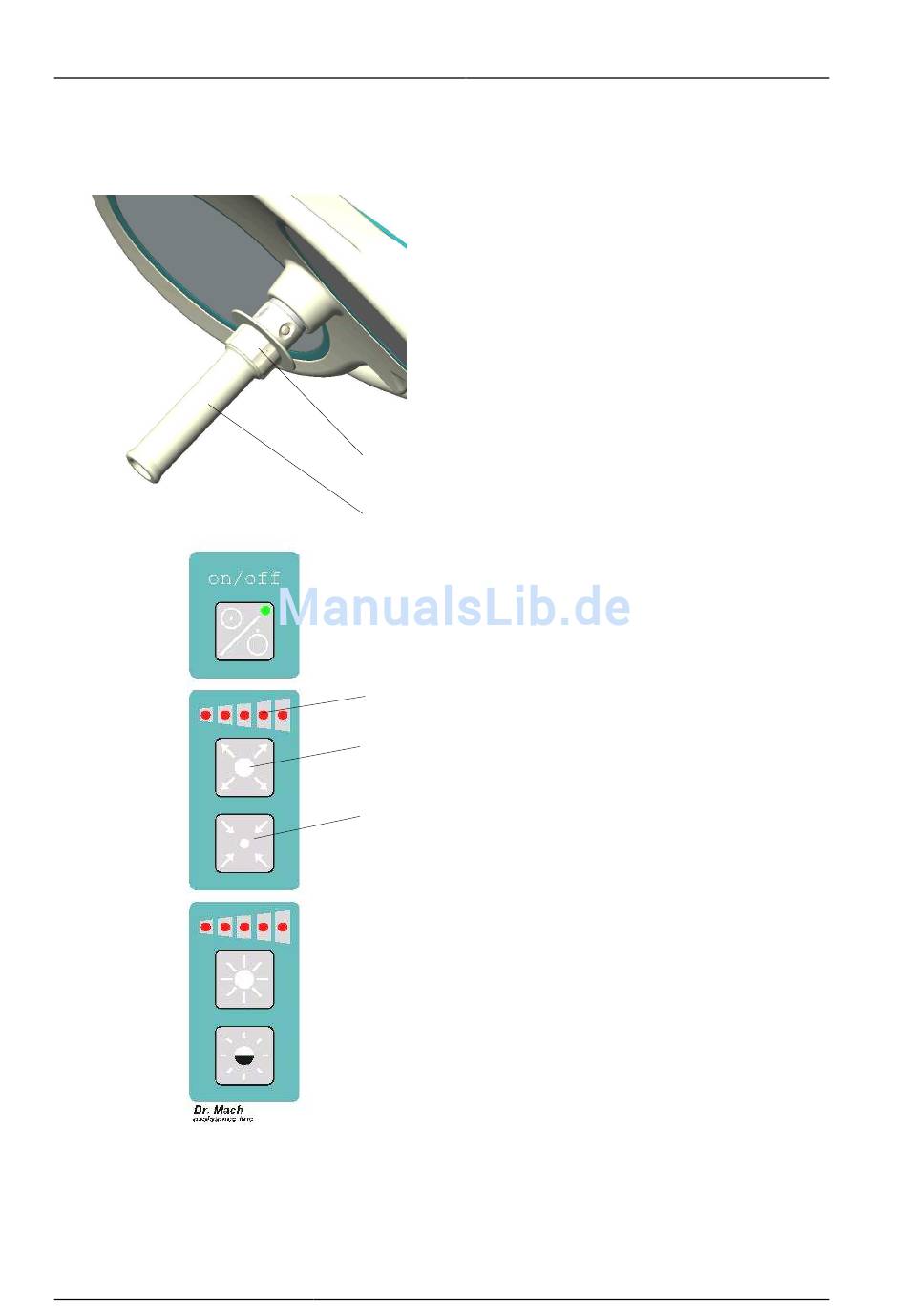

Alle Leuchtenmodelle F und F/H verfügen über die
Funktion „Leuchtfelderzusammenführung". Dies er-
folgt durch Drehen des sterilisierbaren Handgriffes 1.
Bemerkung:
Der Stellring 2 hat bei diesen Modellen keine
Funktion.
2
1
2.3 Einstellen des Leuchtfeldes über die
Leuchtfelderzusammenführung und
Fokussierung – Duo-Fokus System
(für Modelle DF und DF/H)
Die DF-und DF/H Modelle bieten zusätzlich zur
Leuchtfelderzusammenführung die Funktion der „Fo-
kussierung" (Duo-Fokus).
4
Die Kombination aus Leuchtfelderzusammenführung
und Fokussierung
die ideale Anpassung des Leuchtfeldes an das
5
Wundfeld im Bereich von 8 bis 35cm Durchmesser.
Ein so großer Verstellbereich ist mit der herkömmli-
chen Technik nicht zu realisieren.
6
Zur Fokussierung den Stellring 2 am Handgriff dre-
hen, oder - falls das Bedienfeld am Kardanbügel
vorhanden ist (für Modelle DF/H) - die Tasten 5, 6
drücken.
Mit der Taste 5 wird der Fokus aufgeweitet, mit der
Taste 6 wird das Licht auf eine minimale Fläche ge-
bündelt. Den eingestellten fokussierten Durchmesser
an der LED-Reihe 4 ablesen.
Ausgabe 12
Dr. Mach
Leuchten + Technik
Duo-Fokus-System) ermöglicht
(
