Mach LED 110

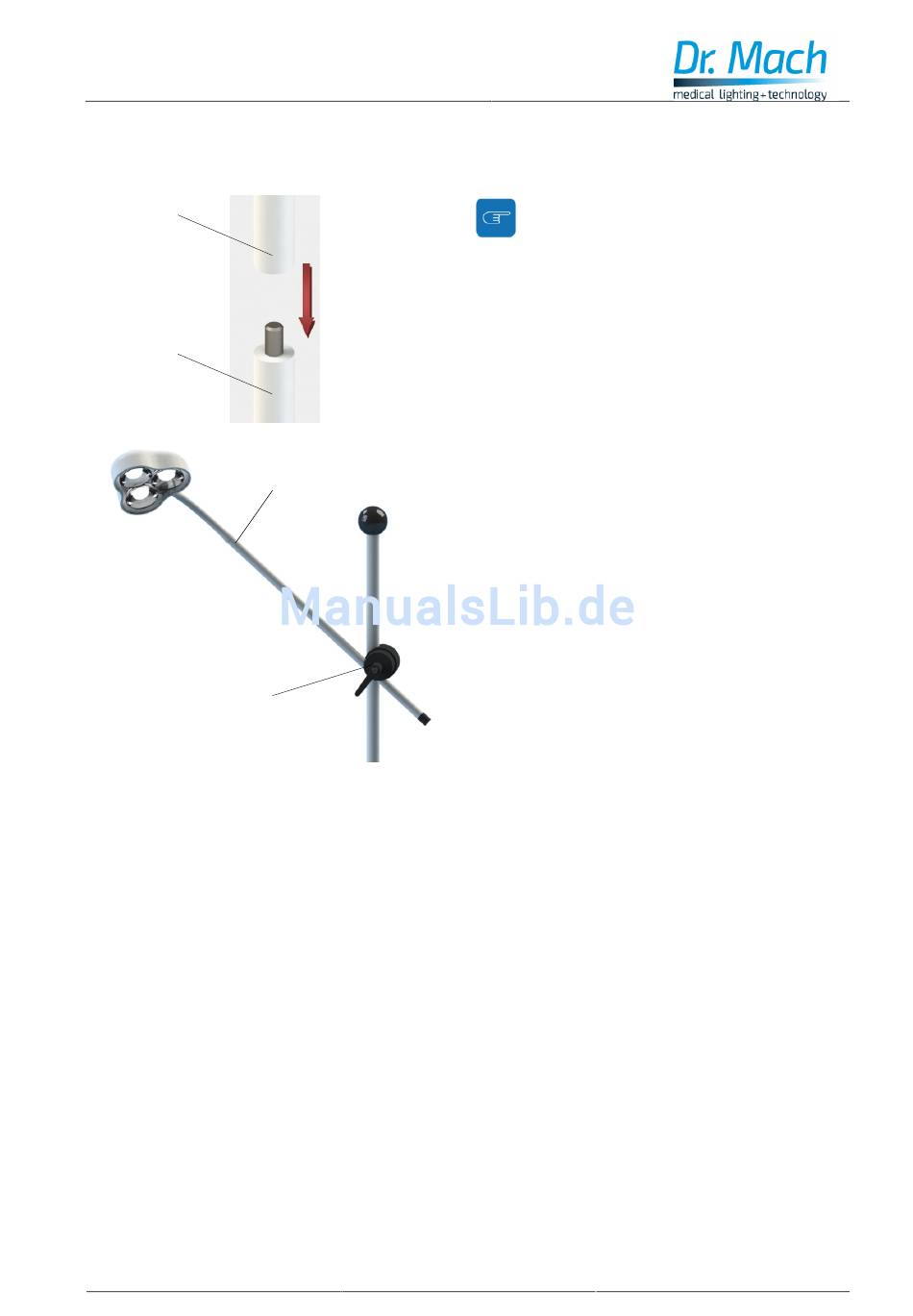

3.2 Montage der Leuchte

Stativrohr
(obere Hälfte)
Stativrohr
(untere Hälfte)
Leuchtenkörper
mit Querarm
G

3.3 Wandbefestigung

•
Das Bohrbild der Wandkonsole auf die Wand abzeichnen.
•
Bohrungen ausführen und bauseitige Dübel einsetzen.
•
Für die Befestigung der Leuchte wird nur die obere Hälfte des Stativrohres verwendet.
•
Die obere Hälfte des Stativrohres auf die Wandkonsole stecken.
•
Den Leuchtenkörper mit Querarm mit dem Gelenk G am Stativrohr befestigen.

3.4 Tischbefestigung

•
Tischklemme an den Tisch schrauben.
•
Für die Befestigung der Leuchte wird nur die obere Hälfte des Stativrohres verwendet.
•
Die obere Hälfte des Stativrohres auf die Tischbefestigung stecken.
•
Den Leuchtenkörper mit Querarm mit dem Gelenk G am Stativrohr befestigen.

3.5 Schienenbefestigung

•
Leuchtenhalter in der gewünschten Lage auf die Schiene klemmen.
•
Für die Befestigung der Leuchte wird nur die obere Hälfte des Stativrohres verwendet.
•
Die obere Hälfte des Stativrohres auf die Schienenbefestigung stecken.
•
Den Leuchtenkörper mit Querarm mit dem Gelenk G am Stativrohr befestigen.
59130001
Zuerst die beiden Hälften des Stativrohrs
zusammenschrauben
Den Leuchtenkörper mit Querarm mit dem Gelenk
G am Stativrohr befestigen.
Ausgabe 06
.
17.04.2015 / Bak.We Seite 9/22
