• Bevor Sie nach dem Wiedereinbau die vier Schrauben der elektromagnetischen Bremse
festziehen, vergewissern Sie sich, dass sich der Hebel in der richtigen Position befindet
und nach hinten zeigt.
• Schritt 3. Achten Sie beim Entfernen der elektromagnetischen Bremse darauf, nicht am
Motorkabel zu ziehen oder es mit zu viel Kraftaufwendung zu bewegen, da sich sonst die
Anschlüsse lösen konnten.
2.13.6 SERVICE-13-6 Reparatur der Gleitplatte
Führen Sie zuerst die Schritte unter SERVICE-13 Reparatur des Rahmens, SERVICE-13-1 Reparatur des
Magnetventils und SERVICE-13-2 Reparatur des Klappsystems (nur manuell zusammen-/auseinanderklappbare
Ausführung) durch und gehen Sie anschließend folgendermaßen vor:

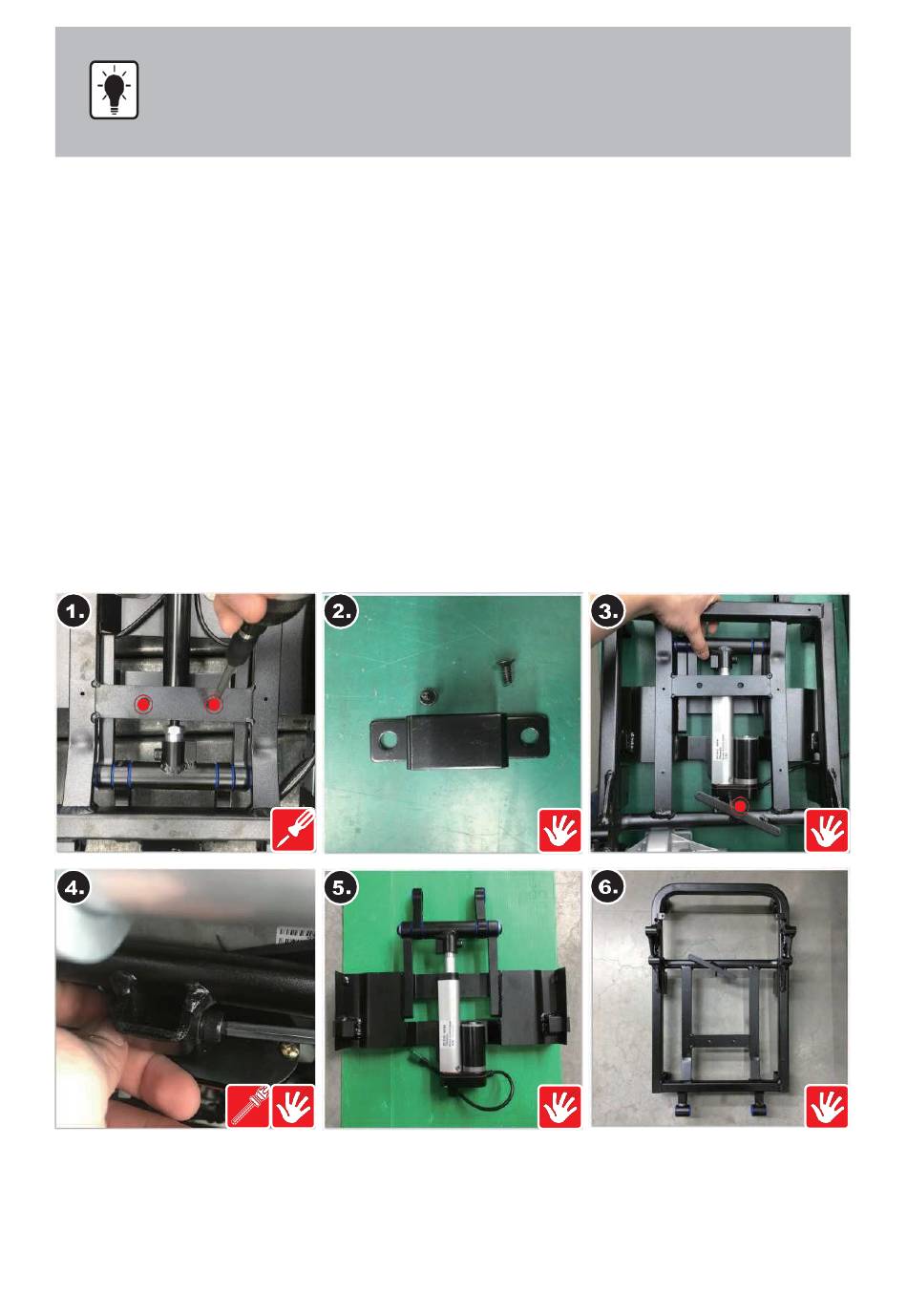

1. Entfernen Sie die zwei Schrauben in der Mitte des Rahmens.
2. Entfernen Sie die U-förmige Befestigungsplatte.
3. Entfernen Sie die Schrauben unter dem Linear-Verstellmotor (bzw. der Gasdruckfeder bei der manuell
zusammen-/auseinanderklappbaren Ausführung).
4. Halten Sie die Innensechskantschrauben mit einem Inbusschlüssel (#6) fest und drehen Sie die
Schnellverschluss-Mutter mit der Hand, um sie zu entfernen.
5. Entfernen Sie die Gleitplatte.
6. Zu diesem Zeitpunkt kann der Hinterrahmen vollständig entfernt werden. Während dieses Vorgangs
könnte er ausgetauscht werden.
❖ Führen Sie beim Wiedereinbau der Gleitplatte die Schritte genau in der umgekehrten Reihenfolge durch.
❖ Anweisungen zur Reparatur des Linear-Verstellmotors finden Sie unter SERVICE-13-7 Reparatur des Linear-
Verstellmotors.
❖ Anweisungen zur Reparatur der Gasdruckfeder finden Sie unter SERVICE-13-8 Reparatur der
Gasdruckfeder (nur manuell zusammen-/auseinanderklappbare Ausführung).
2.13.7 SERVICE-13-7 Reparatur des Linear-Verstellmotors (nur automatisch zusammen-/
auseinanderklappbare Ausführung)
Führen Sie die Schritte unter SERVICE-13-6 Reparatur der Gleitplatte durch.
1. In der Abbildung sehen Sie, wo sich der Befestigungspunkt für den Linear-Verstellmotor und
die Gleitplatte befindet (am oberen Ende des Linear-Verstellmotors).
2. Entfernen Sie die Befestigungsschraube (40 mm, 1 Stück) mithilfe eines Inbusschlüssels (#5).
