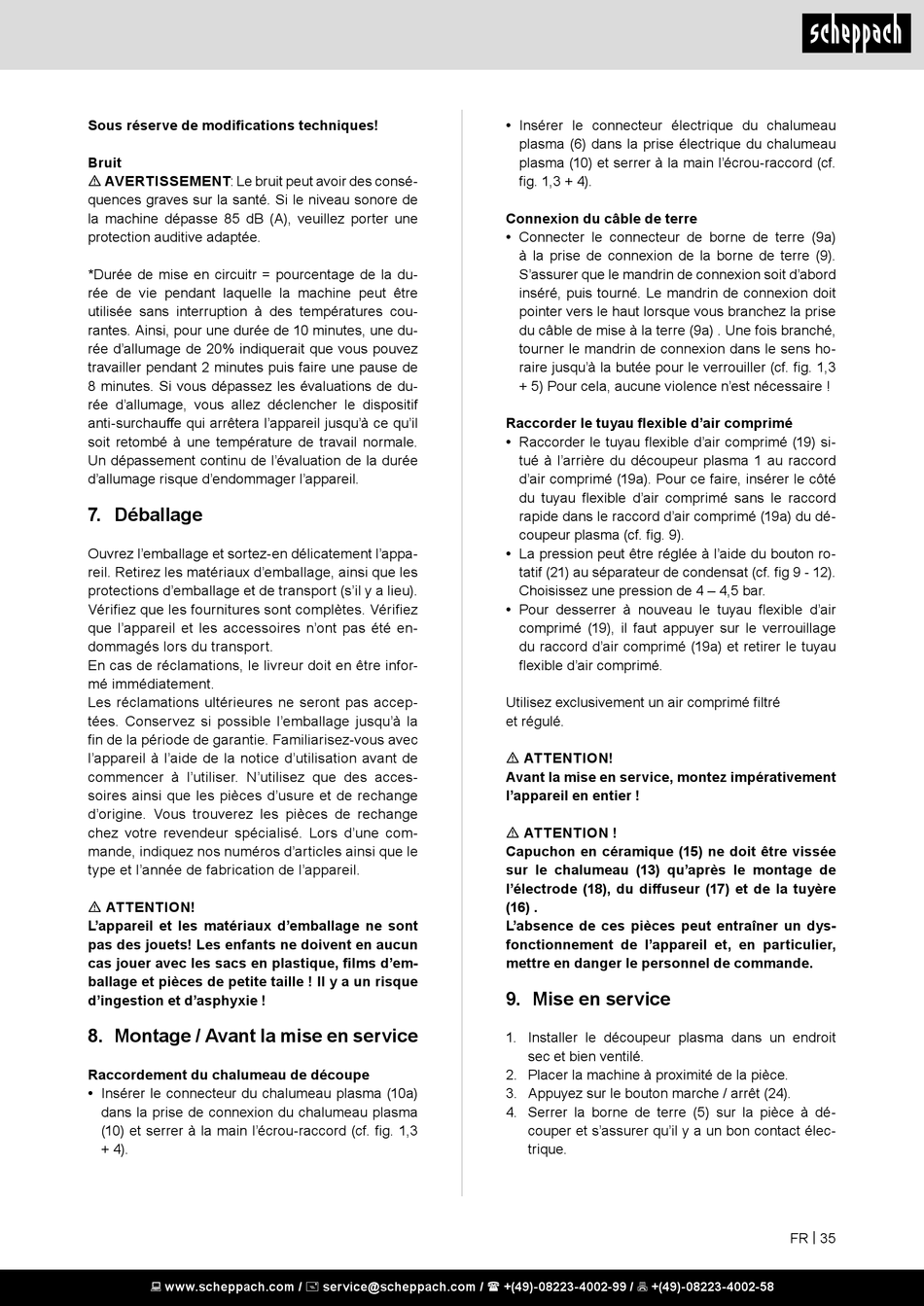

Sous réserve de modifications techniques!
Bruit
m AVERTISSEMENT: Le bruit peut avoir des consé-
quences graves sur la santé. Si le niveau sonore de
la machine dépasse 85 dB (A), veuillez porter une
protection auditive adaptée.
*Durée de mise en circuitr = pourcentage de la du-
rée de vie pendant laquelle la machine peut être
utilisée sans interruption à des températures cou-
rantes. Ainsi, pour une durée de 10 minutes, une du-
rée d'allumage de 20% indiquerait que vous pouvez
travailler pendant 2 minutes puis faire une pause de
8 minutes. Si vous dépassez les évaluations de du-
rée d'allumage, vous allez déclencher le dispositif
anti-surchauffe qui arrêtera l'appareil jusqu'à ce qu'il
soit retombé à une température de travail normale.
Un dépassement continu de l'évaluation de la durée
d'allumage risque d'endommager l'appareil.
7. Déballage
Ouvrez l'emballage et sortez-en délicatement l'appa-
reil. Retirez les matériaux d'emballage, ainsi que les
protections d'emballage et de transport (s'il y a lieu).
Vérifiez que les fournitures sont complètes. Vérifiez
que l'appareil et les accessoires n'ont pas été en-
dommagés lors du transport.
En cas de réclamations, le livreur doit en être infor-
mé immédiatement.
Les réclamations ultérieures ne seront pas accep-
tées. Conservez si possible l'emballage jusqu'à la
fin de la période de garantie. Familiarisez-vous avec
l'appareil à l'aide de la notice d'utilisation avant de
commencer à l'utiliser. N'utilisez que des acces-
soires ainsi que les pièces d'usure et de rechange
d'origine. Vous trouverez les pièces de rechange
chez votre revendeur spécialisé. Lors d'une com-
mande, indiquez nos numéros d'articles ainsi que le
type et l'année de fabrication de l'appareil.
m ATTENTION!
L'appareil et les matériaux d'emballage ne sont
pas des jouets! Les enfants ne doivent en aucun
cas jouer avec les sacs en plastique, films d'em-
ballage et pièces de petite taille ! Il y a un risque
d'ingestion et d'asphyxie !

8. Montage / Avant la mise en service

Raccordement du chalumeau de découpe
• Insérer le connecteur du chalumeau plasma (10a)
dans la prise de connexion du chalumeau plasma
(10) et serrer à la main l'écrou-raccord (cf. fig. 1,3
+ 4).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Insérer le connecteur électrique du chalumeau
plasma (6) dans la prise électrique du chalumeau
plasma (10) et serrer à la main l'écrou-raccord (cf.
fig. 1,3 + 4).
Connexion du câble de terre
• Connecter le connecteur de borne de terre (9a)
à la prise de connexion de la borne de terre (9).
S'assurer que le mandrin de connexion soit d'abord
inséré, puis tourné. Le mandrin de connexion doit
pointer vers le haut lorsque vous branchez la prise
du câble de mise à la terre (9a) . Une fois branché,
tourner le mandrin de connexion dans le sens ho-
raire jusqu'à la butée pour le verrouiller (cf. fig. 1,3
+ 5) Pour cela, aucune violence n'est nécessaire !
Raccorder le tuyau flexible d'air comprimé
• Raccorder le tuyau flexible d'air comprimé (19) si-
tué à l'arrière du découpeur plasma 1 au raccord
d'air comprimé (19a). Pour ce faire, insérer le côté
du tuyau flexible d'air comprimé sans le raccord
rapide dans le raccord d'air comprimé (19a) du dé-
coupeur plasma (cf. fig. 9).
• La pression peut être réglée à l'aide du bouton ro-
tatif (21) au séparateur de condensat (cf. fig 9 - 12).
Choisissez une pression de 4 – 4,5 bar.
• Pour desserrer à nouveau le tuyau flexible d'air
comprimé (19), il faut appuyer sur le verrouillage
du raccord d'air comprimé (19a) et retirer le tuyau
flexible d'air comprimé.
Utilisez exclusivement un air comprimé filtré
et régulé.
m ATTENTION!
Avant la mise en service, montez impérativement
l'appareil en entier !
m ATTENTION !
Capuchon en céramique (15) ne doit être vissée
sur le chalumeau (13) qu'après le montage de
l'électrode (18), du diffuseur (17) et de la tuyère
(16) .
L'absence de ces pièces peut entraîner un dys-
fonctionnement de l'appareil et, en particulier,
mettre en danger le personnel de commande.

9. Mise en service

1. Installer le découpeur plasma dans un endroit
sec et bien ventilé.
2. Placer la machine à proximité de la pièce.
3. Appuyez sur le bouton marche / arrêt (24).
4. Serrer la borne de terre (5) sur la pièce à dé-
couper et s'assurer qu'il y a un bon contact élec-
trique.
