52/65 Bosch Rexroth AG
Wartung und Service
11.2.5

Demontage des Moduls vom Profiladapter

11.2.6 Modul anschließen
11.3

Entsorgung

Rexroth IndraControl S67 Analog-Modul – 4 Ausgänge Spannung/Strom (4×M12)
A
SB

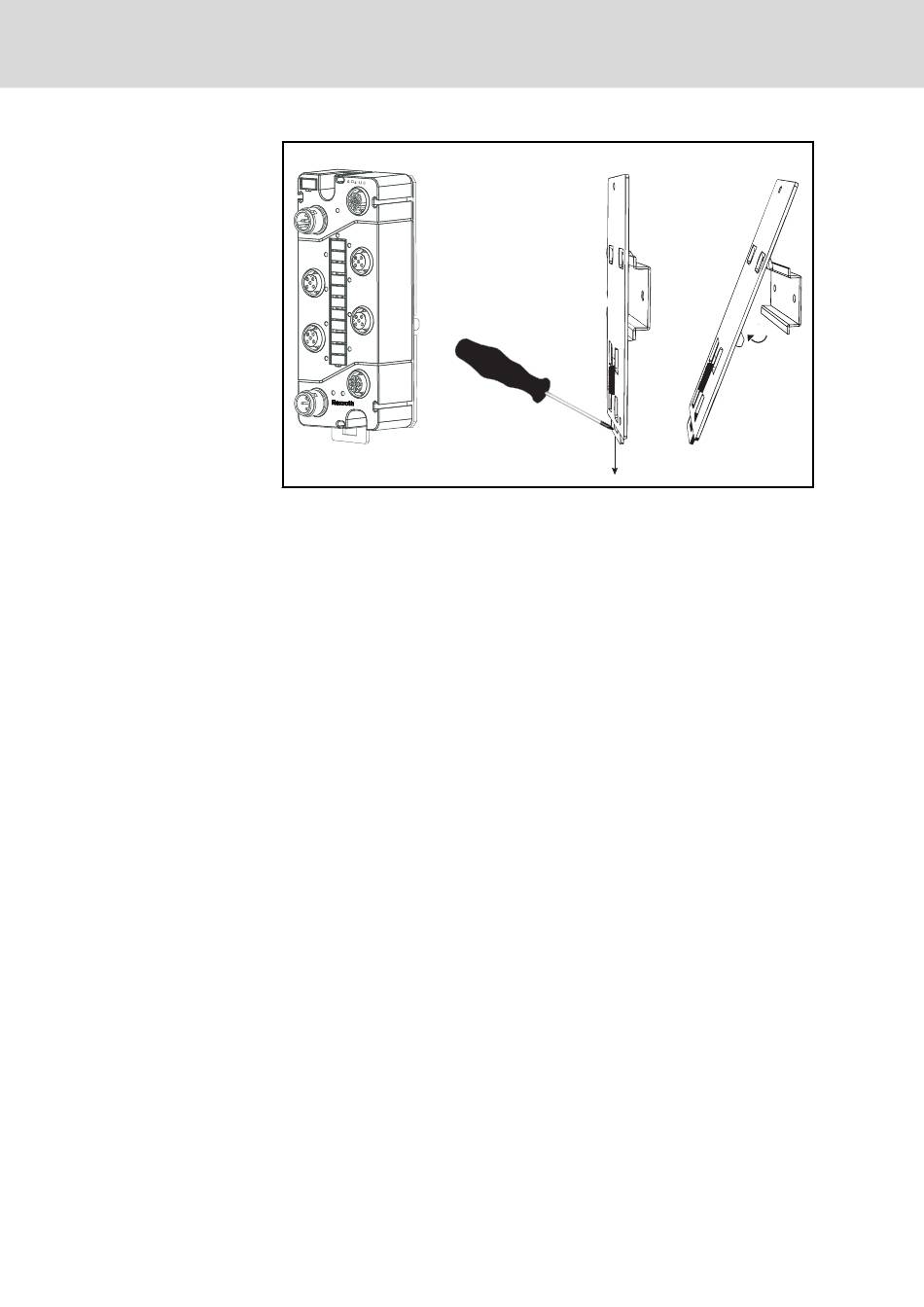

Abb. 11-1: Modul mit Tragschienenadapter von der Tragschiene entfernen
Haben Sie das S67-AO4-U/I-M12 Modul auf einen Profiladapter montiert,
dann gehen Sie zur Demontage wie nachfolgend beschrieben vor:
1. Schalten Sie denjenigen Anlagenteil spannungsfrei, an dem Sie das
S67-AO4-U/I-M12 Modul montiert haben, bevor Sie mit der Demontage
beginnen.
2. Lösen Sie die Schrauben, an denen die Nutsteine befestigt sind, und
schieben Sie das S67-AO4-U/I-M12 Modul aus der Profilschiene Ihrer
Anlage.
3. Lösen Sie die Schrauben, die das S67-AO4-U/I-M12 Modul mit dem
Profiladapter verbinden.
Zum Anschließen eines neuen S67-AO4-U/I-M12 Moduls gehen Sie, wie in
den folgenden Kapiteln beschrieben, vor:
● Kap. 5 "Montage des Moduls" auf Seite 23
● Kap. 6 "Anschluss der Daten- und Versorgungskabel" auf Seite 31
● Kap. 7 "Inbetriebnahme" auf Seite 37
Gegebenenfalls werden, je nach Typ des verwendeten Feldbus-Kopplers, die
Parameter des vorherigen S67-AO4-U/I-M12 Moduls in das neue übertragen
(siehe dazu Kap. 9.5 "Automatische Speicherung von Systemparametern"
auf Seite 46).
Entsorgen Sie IndraControl S67-Komponenten nicht im Hausmüll, sondern
entsprechend der für Sie geltenden Gesetze. Sie können sich auch an einen
zertifizierten Entsorgungsbetrieb wenden.
DOK-CONTRL-S67AO4UI***-AP03-DE-P
B C
