Enne alustamist:
valige termostaadile õige asukoht
Paigaldamine: termostaadi paigaldamiseks võite kasuta-
da seadmega kaasasolevaid tarvikuid (kinnituskruvisid).
Eemaldage termostaadi tagaküljelt plaat ja kinnitage see
seinale. Seejärel pange termostaat plaadile.
Pange tähele:
ideaalne koht termostaadi paigaldamiseks on umbes 1,5
meetrit põrandast ning eemal kütte- ja jahutusallikatest.
Termostaat ei tohi puutuda kokku päikesevalgusega ega äär-
muslike oludega nagu tuuletõmme.
M
M

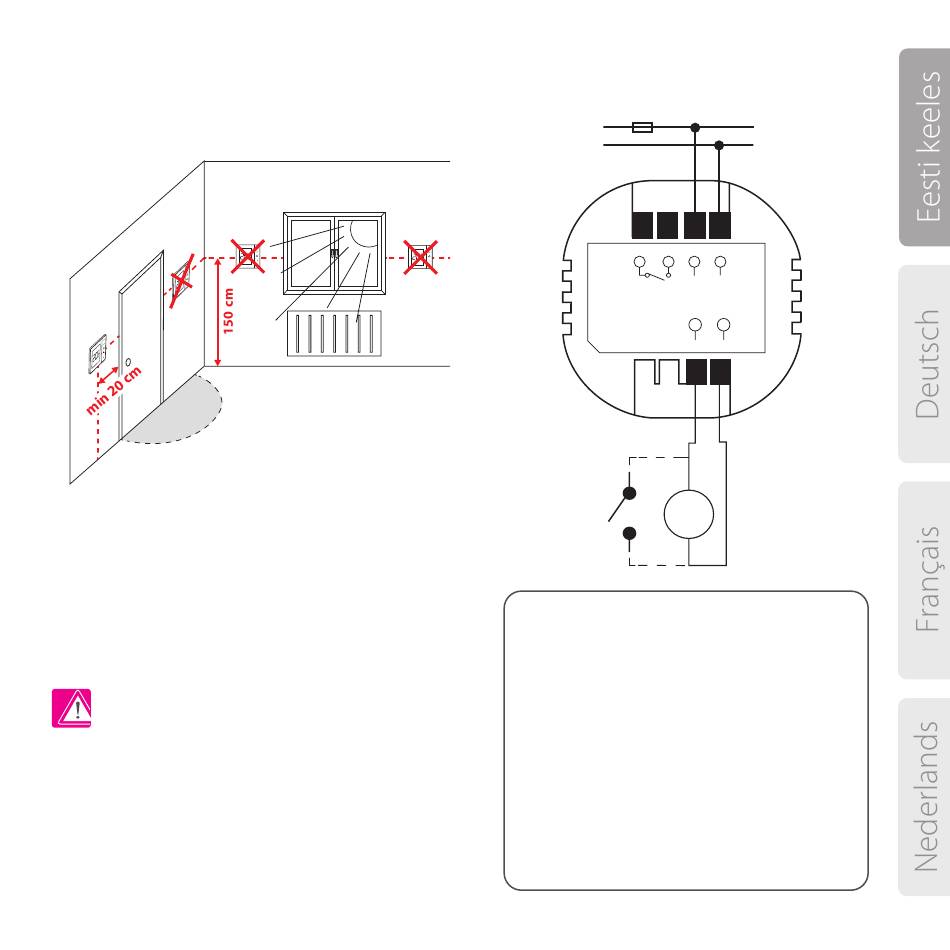

Elektriskeem:
230 V AC
L
N
COM NO L
230V~,50Hz
SQ610
S1
S
T
Sümbolite tähendused:
S – pingevaba kontakt
T – temperatuuriandur
L, N – 230 V vahelduvvoolutoide
COM, NO – pingevaba väljund
S1, S2 klemmid:
- õhu või põranda temperatuuriandur
- väline pingevaba kontakt sisse-/väljalüliti
või kasutaja kohaloleku anduri (hotelli kaart)
ühendamiseks
