Salus Controls SQ610 Quantum Bedienungsanleitung Seite 12

Juhtmega seade
Tähelepanu:
SQ610 Quantum Termostaati saab kasutada ka eraldiseisvalt ilma universaalse lüüsiseadme ja CO10RF koordinaatorita.

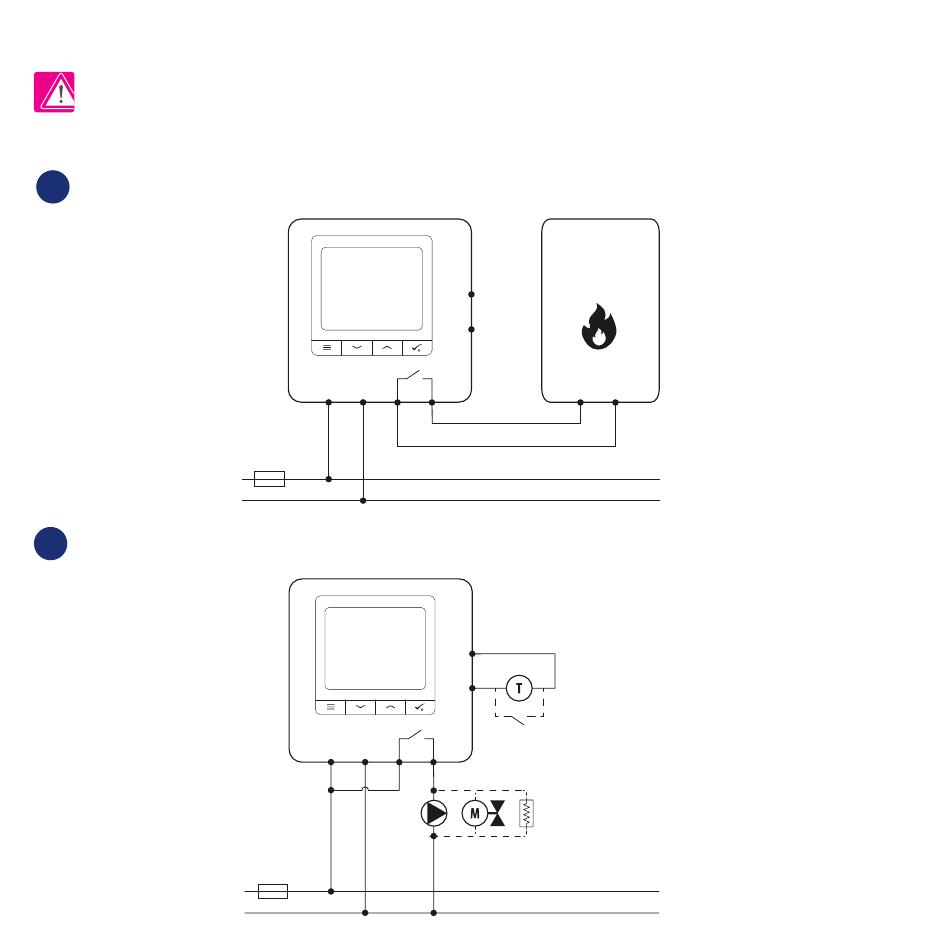

Pingevaba ühenduse elektriskeem (nt katla juhtimine):
1
230 V AC ühenduste elektriskeem:
2
12
L N
COM NO
AC 230V
L
N
L
N
COM NO
AC 230V
L
N
S1
S2
BOILER CONNECTIO N
S1
S2
S
MAX 3(1) A
*
