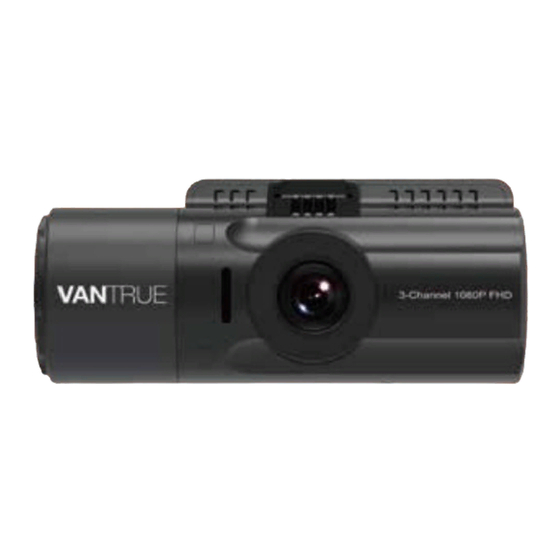

VANTRUE OnDash N4 Bedienungsanleitung

3-channel dash cam
Vorschau ausblenden Andere Handbücher für OnDash N4:

Werbung

Quicklinks

Diese Anleitung herunterladen
OnDash N4
User Manual
3-Channel Dash Cam
100mmX130mm

Werbung

loading

Verwandte Anleitungen für VANTRUE OnDash N4

Inhaltszusammenfassung für VANTRUE OnDash N4

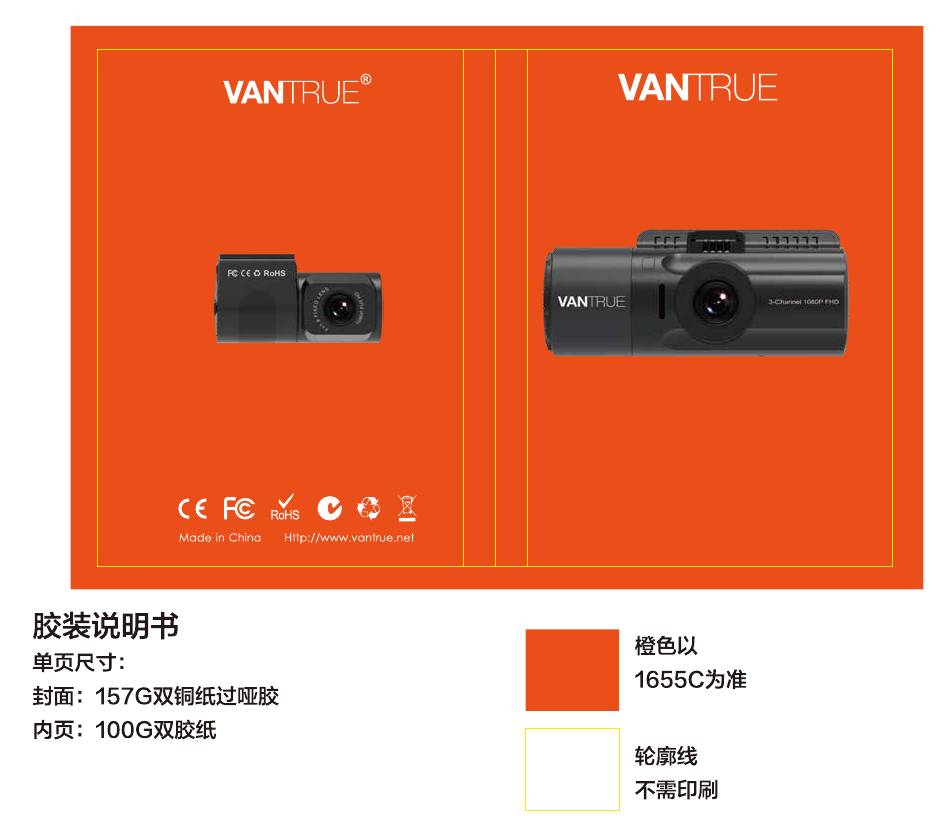

  • Seite 1 OnDash N4 User Manual 3-Channel Dash Cam 100mmX130mm...
  • Seite 2 Kontaktieren uns: www.vantrue.net/contact facebook.com/vantrue.live Danke, dass Sie sich für VANTRUE entschieden haben! - 33 -...
  • Seite 3 1. Was ist in der Box? A. Auto-Ladegerät mit B. VANTRUE® N4 Dashcam Typ-C USB Kabel (3.5M) C. Saugnapfhalterung D. Typ-C USB Daten Kabel (1M) E. Benutzerhandbuch F. Kurzanleitung G. Garantiekarte H. Rückkamera(0.5M) I. Rückkamera Kabel(6M) J. Aufkleber der Rückkamera...
  • Seite 4 2. Die Übersicht über Kamera VTN40AXXXX Num. Name Beschreibung Taste Power An/ Aus wenn lange drücken; Infrarot Licht An / Aus wenn kurz drücken Taste Abwärtsauswahl; um zwischen Frontkamera-,Kabinen- und Rückkamera-Blickwinkel zu wechseln; Schneller Vorlauf bei der Wiedergabe von Videos Taste Aufwärtsauswahl;...
  • Seite 5 Taste Stoppt / startet die Videoaufnahme; Bestätigt die Einstellung. Taste Einstellung-Menü aufrufen / beenden; Lange drücken, um den Parkmodus aufzurufen, während die Kamera aufzeichnet; Manuell sperrt den aktuell Videoclip nach Ereignis Ordner, um wichtige Videos zu speichern; Typ-C USB / Typ C USB-Anschluss zum Laden oder Übertragen von Daten;...
  • Seite 6 Rückkamera Zur Videoaufnahme von hinteren Straßenereignissen. Lautsprecher Liefert Ton bei der Wiedergabe von Videos. Seriennummer Seriennummer für die Garant- ieregistrierung. Fühlen wie sich das Licht ändert Infrarot Licht Sensor und beeinträchtigen den Nachtsichtmodus LED Anzeige An die Stromversorgung Blaues Licht ist auf der LED Leuchte immer sichtbar [12] angeschlossen In der Aufnahme...
  • Seite 7 Bitte verwenden Sie eine echte microSD-Speicherkarte von 32 GB bis 256 GB mit einer Geschwindigkeitsklasse von U3 oder höher. Wir empfehlen Vantrue Micro SD-Karte (nicht im Lieferumfang enthalten). Setzen Sie die Speicherkarte in der Kamera ein, wenn die Kamera aus ist, bis sie einrastet. Um die Karte herauszunehmen, schalten Sie zuerst die Kamera aus und drücken Sie dann die Karte in den Steckplatz, bis sie...
  • Seite 8 Hinweis: Die MicroSD-Karte sollte einmal im Monat formatiert werden, um die Lebensdauer der Speicherkarte zu maximieren. Nehmen Sie die Karte nicht heraus, wenn die Kamera aufzeichnet, ansonsten wichtige Videodateien fehlen. Bitte verwenden Sie keine Sandisk- oder Transcend-SD-Karte für diese Dashcam. 3.2 Installieren Sie die Kamera auf Ihrer Windschutzscheibe Verbinden Sie die Saughalterung mit der Montagesockel der Kamera und drücken Sie sie hinein, bis sie einrastet.
  • Seite 9 4. Installieren Sie die Saughalterung an der Windschutzbe und drehen Sie die Verriegelungsstange an der Halterung um 90 Grad nach oben, bis sie einrastet. 5. Verlegen Sie das Stromkabel um die Verkleidung Ihres Fahrzeugs und stecken Sie es unter die Blende. 6.
  • Seite 10 7. Schließen Sie das mitgelieferte Auto-Ladegerät an die Frontkamera-Halterung an. 8. Stecken Sie das Auto-Ladegerät in den Zigarettenanzünder Ihres Fahrzeugs. Zigarettenanzünder - 41 -...

  • Seite 11: Grundlegende Operation

    Starten Sie das Auto Die Kamera schaltet sich automatisch ein und beginnt mit der Aufnahme. 4. Grundlegende Operation 4.1 Power Ein/Ausschalten Sobald das Fahrzeug startet, schaltet sich die Kamera automa- tisch ein und beginnt mit der Aufnahme. Es gibt zwei Möglichkeiten, die Kamera auszuschalten: A.
  • Seite 12 Kamerabildschirm „ USB Kontakt" und „ Einschalten" angezeigt. Wählen Sie „ Einschalten", um die Dashcam aufzuladen. 4.2 Einstellungen im Menü Nach dem Einschalten drücken Sie Taste, um in die Menü-Einstellung zu gelangen. (Wenn die Kamera Video aufnimmt, drücken Taste, um die Aufnahme zu stoppen und drücken Sie dann Taste.) Video Einstellung...
  • Seite 13 30FPS; 1080P+1080P 30FPS; 1080P+720P 30FPS; 720P+1080P 30FPS; 720P+720P 30FPS; Front+Rück Modus: 2160P+1080P 25FPS; 1440P+1080P 30FPS; 1080P+1080P 30FPS; 1080P+720P 30FPS; 720P+1080P 30FPS; 720P+720P 30FPS; Front Modus: 3840x2160P 30FPS; 2592x1520P 30FPS; 2560x1440P 30FPS; 1920x1080P 30FPS; 1280x720P 30FPS. • Zirkulationsaufnahme: Drücken Sie Taste, um 1 Min, 3 Min, 5 Min oder Aus zu wählen.
  • Seite 14 +2.0,+5/3,+4/3,+1.0,+2/3,+1/3,+0.0,-1/3,-2/3,-1.0,-4/3,-5/3,-2.0 Rück: +2.0,+5/3,+4/3,+1.0,+2/3,+1/3,+0.0,-1/3,-2/3,-1.0,-4/3,-5/3,-2.0 • WDR: Drücken Sie Taste, um zwischen AUS und AN umzuschalten. • Autokennzeichen Einstellung: Drücken Sie oder Taste, um Ihre Fahrzeugnummer einzustellen. Stempel: Es liefert die Informationen über Datum/ Zeit, Marke, • Autokennzeichen, Geschwindigkeit und GPS. Drücken Sie Taste und Taste, um die Stempel ein- / auszuschalten.
  • Seite 15 Autom eingestellt ist, verringert sich die Bildschirmhelligkeit nach 3 Minuten normaler Videoaufnahme auf 50%, die Helligkeit wird jedoch durch manuellen Betrieb wiederhergestellt. Drücken Sie Taste, um zwischen 30 Sek,1Min, 3 Min oder Autom umzuschalten. • Ton: Drücken Sie oder und dann , um es 1-5 Stufe oder Aus umzuschalten.
  • Seite 16 4.3 Zeit & Datum Einstellung Gehen Sie zur MENÜ-Seite und drücken Sie „System Einstel- lung">„Zeit &Datum", drücken Sie oder Taste und Taste zum Einstellen, um den Datum- und Uhrzeitwert auszuwählen. Wenn die Einstellung abgeschlossen ist, drücken Taste, um das Menü zu schließen. Hinweis: Das Datumsformat ist MM / DD/YY mit der Uhrzeit im 24-Stunden-Format.
  • Seite 17 Es kann mit folgenden Schritten in den Front + Kabine, Front + Rück oder Front-Aufnahme-Modus geschaltet werden: • Gehen Sie zur „Video Einstellung > „Videoauflösung und navigieren Sie oder , den Aufnahmemodus auszu- wählen. Bestätigen Sie mit und fahren Sie fort. Front+Kabine+Rück Modus: 1440P+1080P+1080P 30FPS;...
  • Seite 18 Front+Kabine+Rück 2160P+1080P 25FPS 1440P+1080P 30FPS Front+Kabine Front+Rück 1080P+1080P 30FPS Front 1080P+720P 30FPS Front+Kabine+Rück 3840x2160P 30FPS Front+Kabine 2592x1520P 30FPS Front+Rück 2560x1440P 30FPS Front 1920x1080P 30FPS 4.5 Wechseln Sie den Blickwinkel der Front-, Rückkamera und interne Kamera Im Drei- oder Zwei-Kanal-Aufnahmemodus können Sie die Anzeige der Frontkamera, Kabinekamera und Rückkamera umschalten, indem Sie während der Aufnahme Taste...
  • Seite 19 4.6 Zirkulationsaufnahme Nach der Installation der Speicherkarte beginnt die Kamera standardmäßig mit der Zirkulationsaufnahme, wenn sie an eine Stromquelle angeschlossen und eingeschaltet wird. Wenn es nicht an eine Stromquelle angeschlossen ist, will die Aufnahme nicht automatisch gestartet werden. Während der Aufnahme blinkt die LED-Leuchte und ein roter Punkt blinkt unten links auf dem Bildschirm.
  • Seite 20 Videos in 20 Minuten pro Clip auf, aber würden die alten Videos nicht überschrieben, wenn die Karte voll ist. 4.7 Infrarot LED Standardmäßig ist das IR-LED-Licht automatisch einges- chaltet. Drücken Sie kurz Taste, um Nachtsichtmodus An, Automa. Aus / An, Aus umzuschalten. VTN40AXXXX Infrarot Licht Sensor 1440P+1080P+1080P...
  • Seite 21 Die Empfindlichkeit des G-Sensors ist einstellbar mit 6 Optionen: 1,2,3,4,5 und Aus , standard mäßig ist 3, aber Sie können unter „Video Einstellung">„G-Sensor" die anderen Optionen wählen. 1440P+1080P+1080P 01-01-2021 Das Notfallvideo wird im Ordner "Ereignis" gespeichert und nicht automatisch überschrieben. Hinweis: Sobald der Ereignis-Ordner 25% der Kartenkapazität erreicht hat，wollen die Notfallvideos überschrieben werden.
  • Seite 22 Wenn Audio deaktiviert wurde, wird das Mikrofon-Symbol auf dem Bildschirm weiß und mit einer roten Linie angezeigt. 1440P+1080P+1080P 01-01-2021 4.10 Parkmodus Parkmodus arbeitet als eine Sentry-Funktion in verschie- denen Situationen Um den Parkmodus zu aktivieren, gehen Sie zu „Video Einstellung > „Parkmodus . Drücken Sie und wählen Sie die folgenden Optionen aus: Bewegung- serkennung, Kollisionserkennung, Kollision + Bewegung- serkennung, Niedrige-Bitrate Modus, AUS.
  • Seite 23 Die N4-Arbeitsumgebungstemperatur beträgt -10° C bis 50° C. Wir empfehlen die Verwendung der Kollisionserkennung innerhalb dieses Temperaturbereichs. Sobald die Temperatur außerhalb des normalen Arbeitstemperaturbereichs liegt, wird sich die Kamera automatisch abschalten. Wenn die Temperatur hoch ist, nehmen Sie bitte die Kamera ab, wenn Sie Ihr Auto geparkt haben.
  • Seite 24 4.10.2 Kollisionserkennung + Bewegungserkennung Wenn die Kollisionserkennung + Bewegungserkennung einges- chaltet wurde, wird dies durch ein Symbol für Kollisionserken- nung + Bewegungserkennung in der unteren rechten Ecke des Bildschirms dargestellt. 1440P+1080P+1080P 01-01-2021 Wenn nach 5 Minuten keine Bewegung festgestellt wird, wird in der Mitte des Bildschirms ein orangefarbenes P angezeigt, was bedeutet, dass die Kamera in den Parkmodus gelangt.
  • Seite 25 des Bildschirms dargestellt. Wenn nach 5 Minuten Aufnahme keine Bewegung festgestellt wird, wird in der Mitte des Bildschirms ein orangefarbenes P-Symbol angezeigt, was bedeutet, dass der Parkmodus aktiviert ist. Sobald die Kamera eine Bewegung vor sich erkennt, starten 3 Kameras gleichzeitig die automatische Aufnahme.
  • Seite 26 15FPS auf, und der Dual-Aufnahmemodus zeichnet Videos mit 720 + 720P bei 15FPS auf. Bei der 3-Wege-Aufnahme werden Videos mit 720P + 720P + 720P bei 15FPS aufgenommen. 720P+720P+720P 15FPS 01-01-2021 Tipps: Bei diesem Modus wenn die Kamera manuell ausgeschaltet wird, wird sie nicht automatisch eingeschaltet und aufgezeich- net, selbst wenn Vibrationen erkannt werden.
  • Seite 27 im Parkmodus erlischt die LCD-Anzeige der Kamera nach 1 Minuten. Die Aufnahme wird jedoch fortgesetzt, während die blaue LED auf der Anzeigeleuchte blinkt. 4.11 Zeitraffer Wenn Sie die Zeitrafferfunktion aktivieren, nimmt die Kamera bei dem eingestellten Zeitraffer Option - entweder 1FPS, 5FPS, Aus auf.
  • Seite 28 Sie können das GPS und die Geschwindigkeit auf das Videomaterial stempeln, gehen Sie zu „ Video Einstellung">„ Stempel"> „ Geschwindigkeit Stempel", „ GPS Stempel" zu setzen. Sie können das Video auf VANTRUE GPS Viewer (zum Download auf www.vantrue.net.) Ansehen. - 59 -...
  • Seite 29 4.13 Video auf der Kamera ansehen Drücken Sie MENÜ und gehen Sie zu „Dateiverwaltung" > „Normal" oder „Ereignis", um Videos auf dem Kameradisplay abzuspielen. Wählen Sie mit oder Taste die Datei aus und drücken Sie , um die Wiedergabe / Pause zu starten.
  • Seite 30 Verwenden Sie ein USB-Ladegerät, um die Kamera aufzuladen. Schließen Sie den Miro-HDMI-Kabel an den HDMI-An- schluss der Kamera an. Schließen Sie den HDMI-Kabel an den HDMI-Anschluss Ihres Fernsehgeräts an. Stellen Sie Ihr Fernsehgerät auf den HDMI-Eingabemodus ein; Sobald die Kamera erfolgreich mit Ihrem Fernsehgerät verbunden ist, wird der Kamerabildschirm schwarz und projiziert auf Ihren Fernsehbildschirm.
  • Seite 31 Das System wird automatisch aktualisiert, wenn die microSD-Karte Firmware-Aktualisierungsdateien enthält. Nach dem Upgrade wird die Kamera automatisch neu gestartet. Immer auf dem Neusten bleiben Die neueste Firmware-Version ist immer auf der offiziellen VANTRUE-Website (www.vantrue.net) verfügbar. Wir empfe - 62 -...

  • Seite 32: Spezifikationen

    Ihr Produkt zu registrieren (www.vantrue.net/ register), um eine Benachrichtigungs-Email zu erhalten, wenn ein neues Firmware-Update verfügbar ist. 4.17 Arbeitstemperatur Die Betriebstemperatur der Kamera liegt zwischen 14 - 158° F (-10° C bis 70° C). Eine Temperatur außerhalb dieses Bereichs kann die Arbeit der Kamera beeinträchtigen und dem Gerät...
  • Seite 33 Sprache English/Japanese/Spanish/French/Italian/ 简体中文(Simplified Chinese)/ Deutsch /Russian Videoauflösung Front+Kabine+Rück Modus: 1440P+1080P+1080P 30FPS; 1080P+1080P+1080P 30FPS; 1080P+1080P+720P 30FPS; 720P+720P+720P 30FPS Front+Kabine Modus: 2160P+1080P 25FPS; 1440P+1080P 30FPS; 1080P+1080P 30FPS; 1080P+720P 30FPS;720P+1080P 30FPS; 720P+720P 30FPS Front+Rück Modus: 2160P+1080P 25FPS; 1440P+1080P 30FPS; 1080P+1080P 30FPS; 1080P+720P 30FPS; 720P+1080P 30FPS; 720P+720P 30FPS Front Modus: 3840x2160P 30FPS;...
