Siemens QAW20 Bedienungsanleitung
Raumgerät
Quicklinks
Anwendung
Funktionen
CE1N2812de
13.08.2010
®
SYNERGYR
Raumgerät

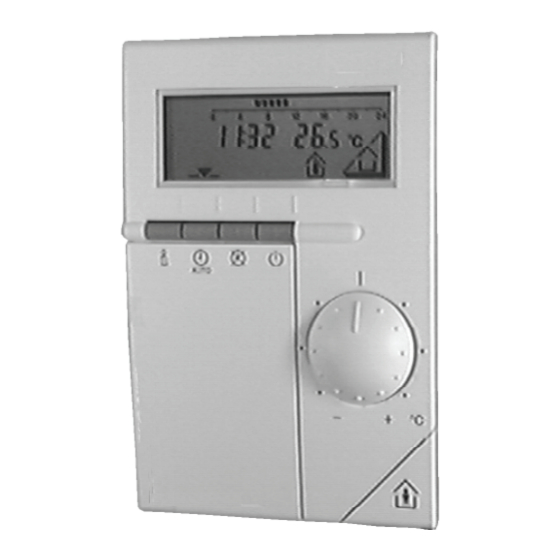

Programmierbares Raumgerät zur Bedienung des SYNERGYR
rechungssystems. Der Wärmebedarf kann mit einem Sollwertknopf und einer
Spartaste auf einfache Weise gewählt werden. Wochenheizprogramm, einstellba-
re Temperatursollwerte, Betriebsartwahl und Info-Taste.
QAW20 ist das Raumgerät für eine referenzraumgeführte Temperaturregelung in Ver-
bindung mit dem
• Regel- und Wärmezählerinterface WRI80
• Regel- und Heizkostenverteilventil WRV...
Der Anwendungsbereich von SYNERGYR
(Systemübersicht) definiert.
Das Raumgerät QAW20 ist zugleich Raumfühler, Bediengerät und Steuerung des Re-
gel- und Wärmezählerinterfaces oder des Regel- und Heizkostenverteilventils. Über
eine digitale 2-Draht Schnittstelle gibt es den Sollwert für die Temperaturregelung im
WRI80 oder im WRV... vor. Dies kann über ein Wochenheizprogramm oder durch ma-
nuelle Eingriffe erfolgen. QAW20 dient zudem als Anzeige für das WRI80 oder das
WRV... und andere an SYNERGYR
®
ist in den Geräteblättern N2800 bis N2803
®
angeschlossene Energie- und Mengenzähler.
Building Technologies
2
812
QAW20
®
Regel- und Ver-
.
.
.
.
.
.
.
.
.
.
.
Verwandte Anleitungen für Siemens QAW20
Inhaltszusammenfassung für Siemens QAW20
- Seite 1 2-Draht Schnittstelle gibt es den Sollwert für die Temperaturregelung im WRI80 oder im WRV… vor. Dies kann über ein Wochenheizprogramm oder durch ma- nuelle Eingriffe erfolgen. QAW20 dient zudem als Anzeige für das WRI80 oder das ® WRV… und andere an SYNERGYR angeschlossene Energie- und Mengenzähler.
-
Seite 2: Bedienung
Wochentag, Uhrzeit Aussentemperatur * Tendenz Wärmeverbrauch Zählerstand Heizung (Wärmeverbrauch) Zählerstand Brauchwarmwasser * Zählerstand Gas * Zählerstand Elektrizität * Zählerstand andere Zähler * * Diese Anzeigen erscheinen nur, wenn die entsprechenden Signalgeber angeschlossen sind. Siemens Raumgerät QAW20 CE1N2812de Building Technologies 13.08.2010... - Seite 3 Hinweis Sind mehrere Zähler vom gleichen Typ vorhanden, erscheint nebst dem Symbol eine Nummer. 2812Z03 Anzeige QAW20 verfügt über eine Flüssigkris- tallanzeige (LCD), die in jeder Bediensi- tuation die wesentlichen Informationen anzeigt. Sollwertknopf Mit dem Sollwertknopf kann der Nennsollwert um ±3 °C verändert werden.
- Seite 4 Bei Spannungsausfall ist eine Gangreserve der Uhr von 12 Stunden gewährleistet. tenerhalt Individuell programmierte Werte bleiben unverlierbar gespeichert. QAW20 verfügt über einen Signaleingang (Klemmen T1 und T2). Die Art und Verarbei- Programmierbarer Eingang tung des Eingangssignales werden in der Service-Ebene programmiert. Im Ausliefe- rungszustand ist Funktion 1 eingestellt.
- Seite 5 4 319 2282 0 Englisch 4 319 2285 0 Französisch 4 319 2283 0 Holländisch 4 319 2514 0 Italienisch 4 319 2284 0 Schwedisch 4 319 2767 0 Ungarisch 4 319 0052 0 Siemens Raumgerät QAW20 CE1N2812de Building Technologies 13.08.2010...
- Seite 6 Technische Daten Allgemeine Gerätedaten Betriebsspannung SELV / PELV DC 10…15 V max. zulässige Spannung AC 24 V Bemessungsspannung DC 15 V Zulässige Umgebungstemperatur während Transport und Lagerung –25…+65 °C im Betrieb 0…55 °C Siemens Raumgerät QAW20 CE1N2812de Building Technologies 13.08.2010...
- Seite 7 Schaltpläne QAW20 D1 MD D1 MD Raumgerät mit externem Schaltkontakt Raumgerät mit Fernfühler B1 Raumgerät QAW20 MD Masse Daten B2 Verteilerdose (z.B. ALW84) S1 Externer Schaltkontakt B3 Fernfühler QAW44 Fernfühler oder potentialfreier Schaltkontakt (Klemme 3) D1 Daten Raumgerät (Klemme 1) Fernfühler oder potentialfreier Schaltkontakt (Klemme 4)
- Seite 8 Beispiel B1 Raumgerät QAW20 im Führungs- Mit WRI80 raum E1 Führungsraum der Nutzungsein- heit E2 Nebenraum der Nutzungseinheit W1 Wärmezähler WFQ21… / WFM21… X1 Anschlussdose ALW84 X2 Regel- und Wärmezählerinterface WRI80 Y1 Ventil und Stellantrieb VVP… / SSP… oder SSB…...
