ACHTUNG
SWR12P3 – Installationsanleitung
•
DC-Trennschalter [
•
Die gemessene Leerlaufspannung der Strings beachten und online in das
Web-Formular zur Inbetriebnahmeerklärung eintragen.
Das Web-Formular zur Inbetriebnahmeerklärung füllen Sie online im
E3/DC-Kundenportal aus:
https://s10.e3dc.com

•
Die PV-Strings über die MC-4-Steckverbinder direkt an der Unterseite des
Wechselrichters kontaktieren (s. die folgende Abb.).

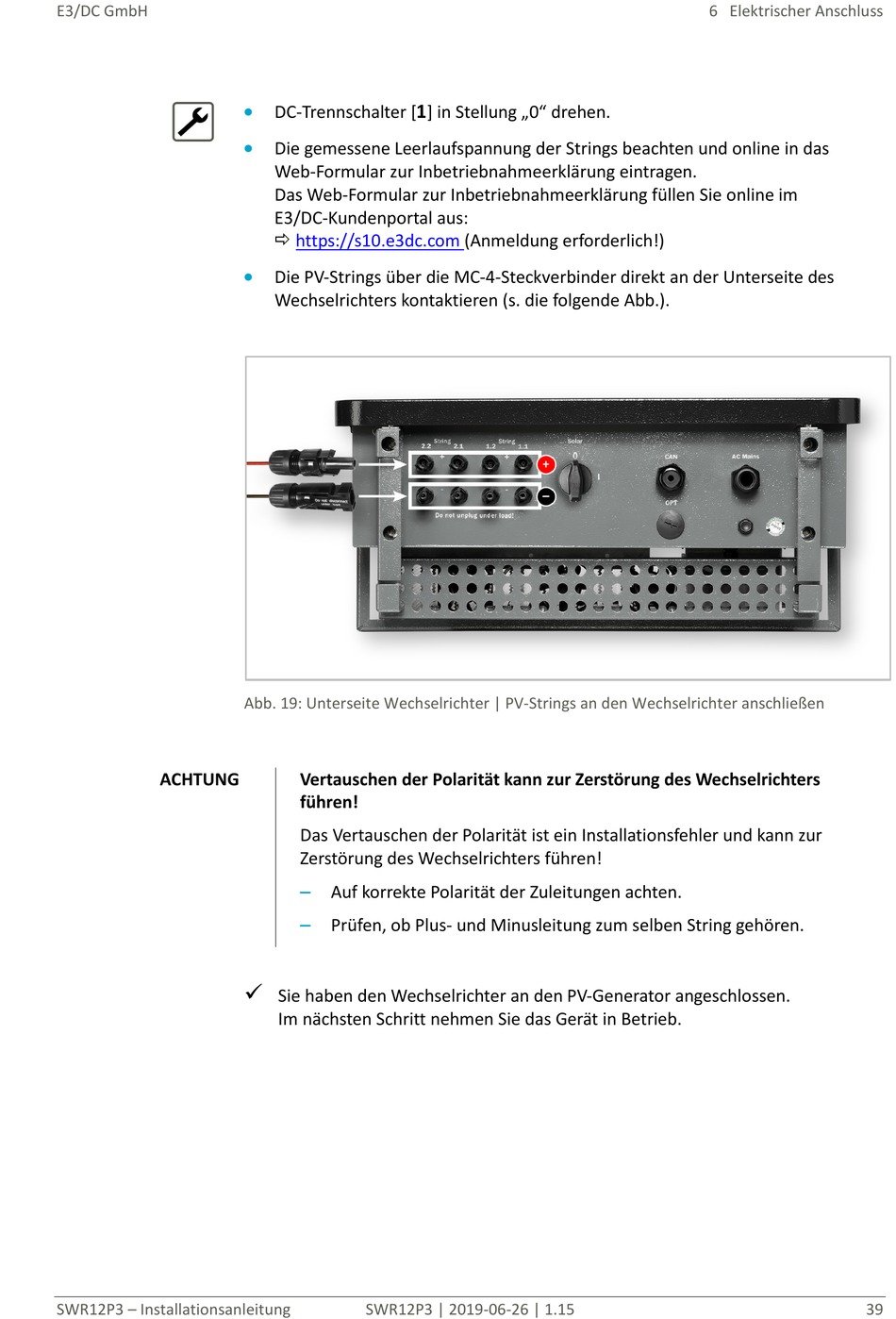

Abb. 19: Unterseite Wechselrichter | PV-Strings an den Wechselrichter anschließen
Vertauschen der Polarität kann zur Zerstörung des Wechselrichters
führen!
Das Vertauschen der Polarität ist ein Installationsfehler und kann zur
Zerstörung des Wechselrichters führen!
– Auf korrekte Polarität der Zuleitungen achten.
–
Prüfen, ob Plus- und Minusleitung zum selben String gehören.

Sie haben den Wechselrichter an den PV-Generator angeschlossen.
Im nächsten Schritt nehmen Sie das Gerät in Betrieb.
SWR12P3 | 2019-06-26 | 1.15
1
] in Stellung „0" drehen.
(Anmeldung erforderlich!)
